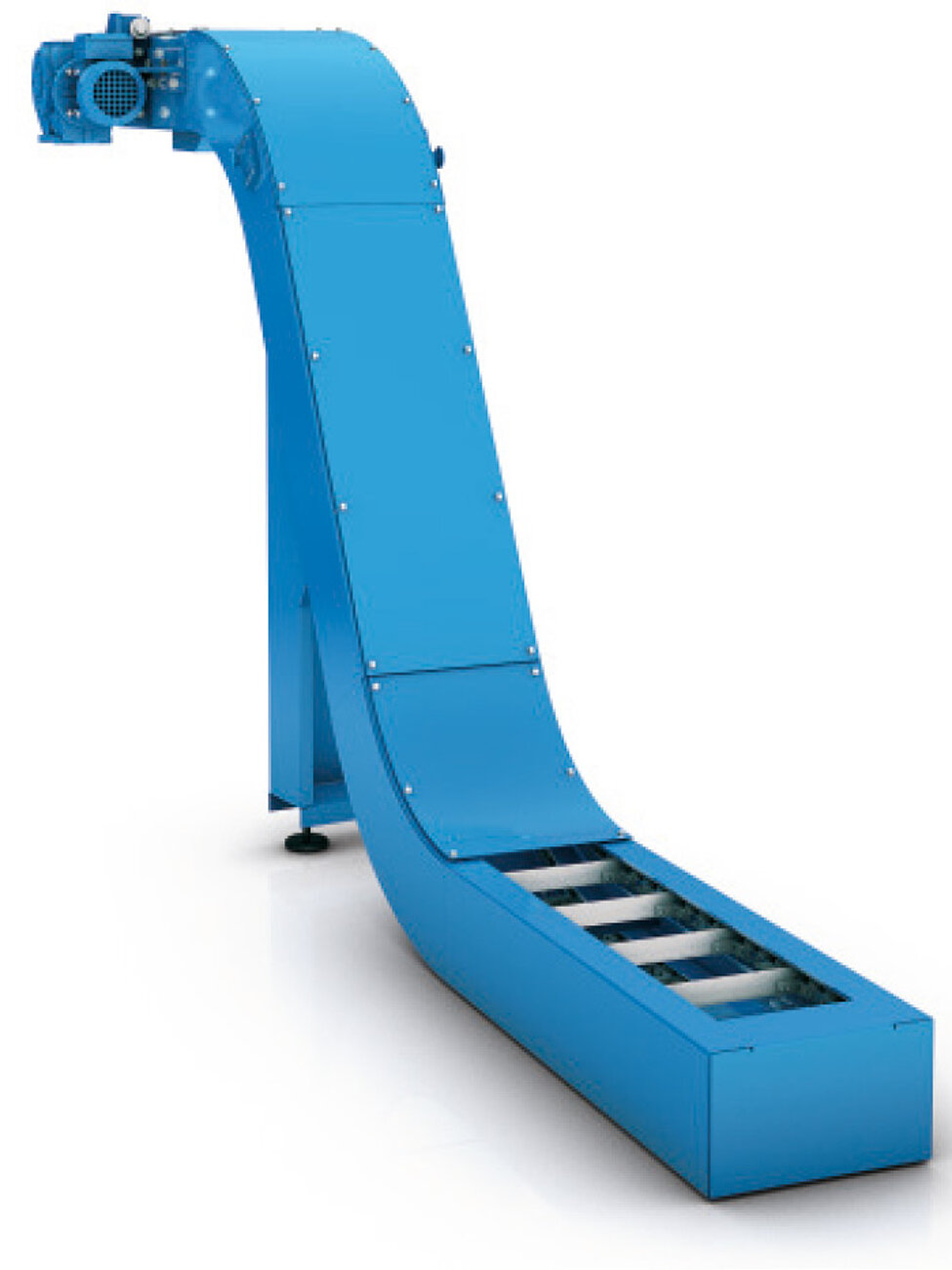

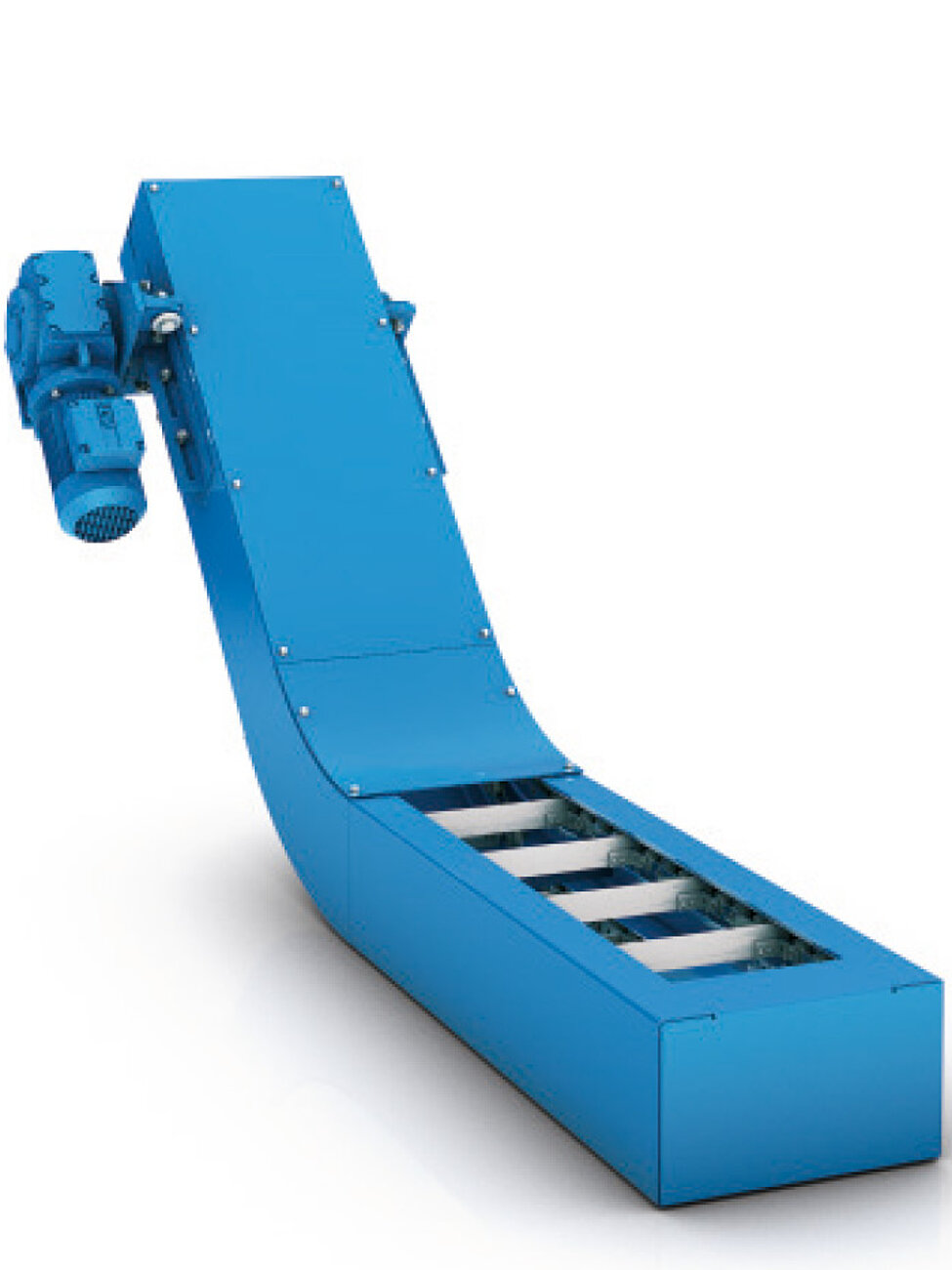

Kratzbandförderer

Der Transport des Fördergutes erfolgt über Mitnehmer, die das Fördergut auf dem Gehäuseboden zum Abwurf schieben. Anfallende Kühlschmierstoffe werden im Fördergehäuse gesammelt und können über einen angebauten Behälter oder eine Umpumpstation dem Maschinenkreislauf wieder zugeführt werden. Unsere Kratzbandförderer können als Einzelförderer an Werkzeugmaschinen oder als verkettete Fördersysteme eingesetzt werden. Je nach Ausführungsart wird das Fördergut in einem definierten Steigungswinkel auf die gewünschte Höhe gefördert und abgeworfen.

Aufbau

Stabile Blechkonstruktion
Standardisierter Gehäusequerschnitt mit variabler Breite
Robuster Aufsteckgetriebemotor mit Drehmomentstütze
Kundenindividuelle Abwurfhöhe
Kundenindividueller Steigungswinkel – Standards: 30°, 45°, und 60°
Bodenaufstellung oder als Einschubversion in das Maschinenbett

Die Lösung für kleine und kurze Späne:

Oft benutzt bei der Bearbeitung von Buntmetallen
Einsetzbar auch bei sehr harten, kurzen Spänen
Gussspäne, Frässpäne und Sägespäne

Abmessungen Förderergehäuse

Mögliche Steigungswinkel

Variable Baumaße:

B_KR = Kratzbandbreite
B_K = Kastenbreite
B_AG = Aufgabebreite
H_B = Blendenhöhe
HF = Förderhöhe
AA_V = Achsabstand vertikal
L_AG = Aufgabelänge
L_AW = Abwurflänge
L_G = Gesamtlänge des Förderers
α = Steigungswinkel

Standardausführung

Konstruktionsabhängige Baumaße:

H_K= Kastenhöhe
H_KE = eingezogene Kastenhöhe
L_A = Länge der Umlenkung (Abwurf, inkl. Spannweg)
L_U = Länge der Umlenkung (Aufgabe)

Die Spannstation befindet sich am Abwurf.

^* Auf Wunsch kann die Kastenhöhe eingezogen werden.

Typenreihe	H_K [mm]	H_KE^* [mm]	L_AW min [mm]	L_A [mm]	L_U [mm]
KRF 040	140	110	500	180	73
KRF 063	216	153	620	240	111
KRF 100	360	260	1000	600	185

Abmessungen in Abhängigkeit von der Kratzbandbreite

Typenreihe	B_KR [mm]	B_K [mm]	B_AG [mm]
KRF 040	150	225	130
	200	275	180
	250	325	230
	300	375	280
	350	425	330
	450	525	430
	500	575	480
	600	675	580
KRF 063	150	270	130
	250	370	230
	300	420	280
	450	570	430
	550	670	530
	600	720	580
	750	870	730
	900	1020	880
KRF 100	150	300	120
	300	450	270
	375	525	345
	450	600	420
	525	675	495
	600	750	570
	750	900	720
	900	1050	870

Begriffserklärung:
B_KR = Kratzbandbreite
B_K = Kastenbreite
B_AG = Aufgabebreite
