Convogliatori a tappeto incernierato

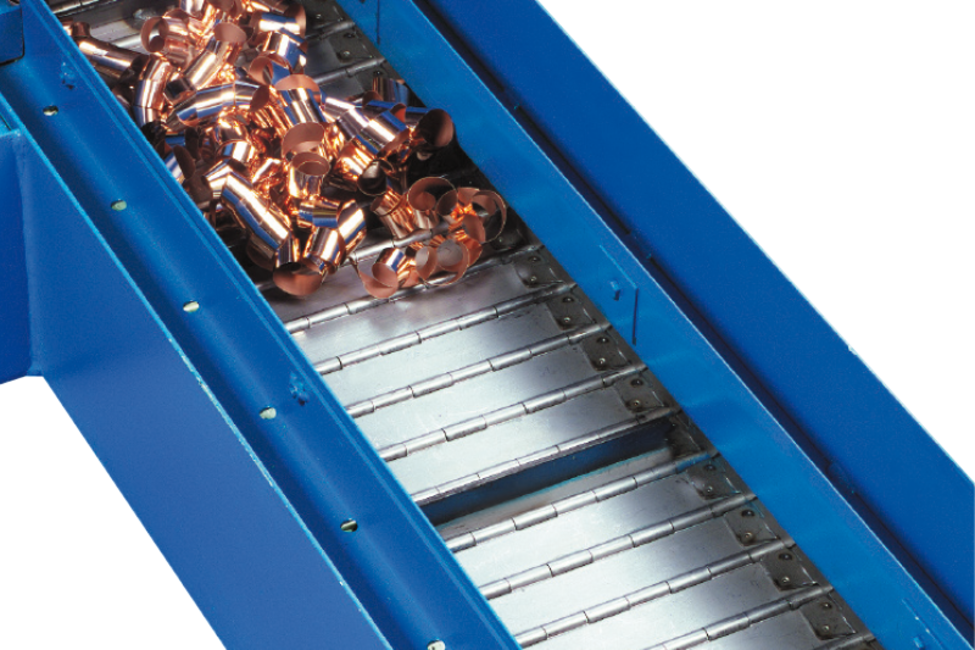

I trucioli vengono trasportati su un tappeto incernierato che scorre ininterrottamente in una struttura a cassoni. I facchini applicati sul tappeto assicurano il trasporto del materiale sui piani inclinati. In caso di materiali umidi il liquido lubrorefrigerante viene separato dai trucioli durante il loro trasporto sul tappeto, scorre nel cassone e da qui viene rimosso per rientrare nel circuito della macchina mediante vasche di raccolta o una stazione con pompa. I nostri convogliatori incernierati possono essere installati come unità singole sulla macchina utensile o come impianti centralizzati. In funzione della struttura, il materiale da convogliare viene portato all’altezza richiesta con una inclinazione definita e poi scaricato.

Struttura

Stabile struttura in lamiera
Sezione dei cassoni standardizzate con larghezze variabili
Robusti motoriduttori con supporto di coppia
Altezza di scarico customizzata
Angoli di inclinazione personalizzati: Standard: 30°, 45°e 60°
Montaggio a pavimento o in versione a incasso nel basamento della macchina

Dimensioni della struttura

Dimensioni variabili:

B_Sch = Larghezza del tappeto
B_K = Larghezza del cassone
B_AG = Larghezza utile del tappeto
H_B = Altezza bordo o carter
AA_V = Distanza fra gli assi, verticale
L_AG = Lunghezza utile
L_AW = Lunghezza dello scarico
L_G = Lunghezza totale del convogliatore
α = Angolo di inclinazione

Dimensioni costruttive:

H_K = Altezza cassone
H_KE = Altezza cassone ribassata
L_A = Lunghezza del invio (scarico, incl.distanza di tensionamento)
L_U = Lunghezza del rinvio (carico)

La stazione di tensionamento è collocata allo scarico.

^* Su richiesta l’altezza del cassone al rinvio può essere ribassata

Serie Tipo	H_B [mm]			H_K [mm]	H_KE^* [mm]	L_AW min [mm]	L_A [mm]	L_U [mm]
SRF 040	40	60	–	140	110	350	180	73
SRF 063	40	80	120	216	153	500	240	111
SRF 100	150	250	–	360	260	850	600	185
SRF 150	150	250	350	540	390	1000	600	275

Tutti i componenti elettrici in esecuzione CE.
Ulteriori specifiche locali su richiesta. Vi preghiamo di contattare i nostri tecnici.

Dimensioni del tappeto incernierato

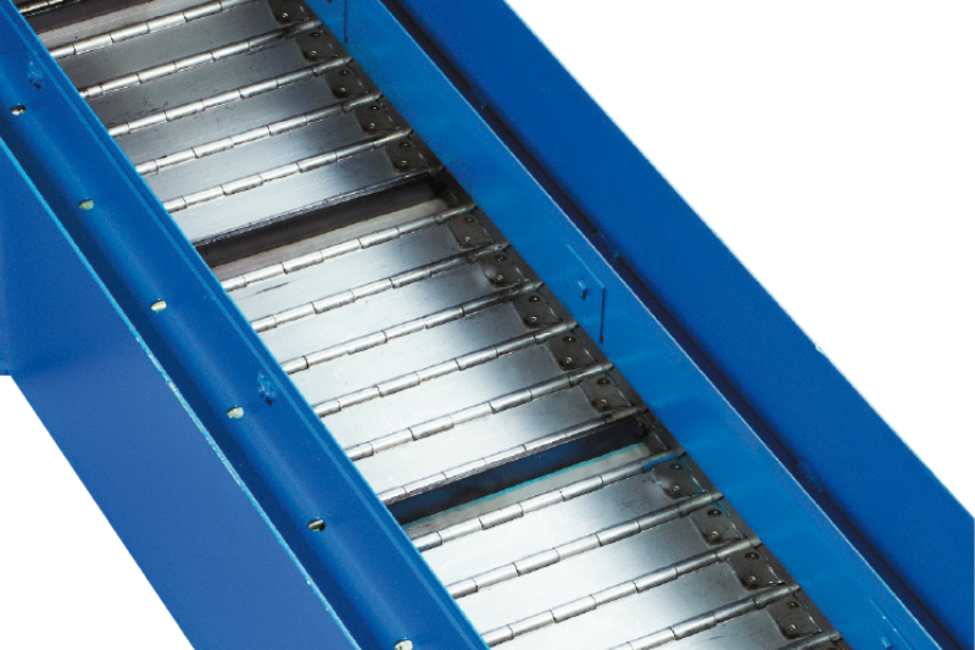

Le tapparelle incernierate che compongono il tappeto in lamiera presentano dei riccioli e sono collegate alle catene laterali a rulli mediante dei tondi, sino a formare il tappeto incernierato assemblato.

Serie Tipo	t [mm]	S_SCH [mm]	H_S [mm]
SRF 040	40	1.5	20
SRF 063	63	3	35
SRF 100	100	3.5	60
SRF 150	150	5	100

Definizioni:

t = Passo
B_Sch = Larghezza tappeto
S_SCH = Spessore tapparelle
H_S = Altezza delle alette
B_K = Larghezza cassone
B_AG = Larghezza utile

Dimensioni in funzione della larghezza del tappeto incernierato

Serie Tipo	B_SCH [mm]	B_K [mm]	B_AG [mm]
SRF 040	100	175	80
	150	225	130
	200	275	180
	250	325	230
	300	375	280
	400	475	380
	500	575	480
	600	675	580
SRF 063	150	270	130
	300	420	280
	400	520	380
	500	620	480
	600	720	580
	1050	1170	1030
	1650	1770	1630
	2100	2220	2080

Serie Tipo	B_SCH [mm]	B_K [mm]	B_AG [mm]
SRF 100	150	300	120
	300	450	270
	400	550	370
	500	650	470
	600	750	570
	1050	1200	1020
	1650	1800	1620
	2100	2250	2070
SRF 150	300	490	250
	400	590	350
	500	690	450
	600	795	550
	700	890	650
	1050	1240	1000
	1650	1840	1600
	2100	2290	2050

Tutti i componenti elettrici in esecuzione CE.
Ulteriori specifiche locali su richiesta. Vi preghiamo di contattare i nostri tecnici.

Esecuzioni del tappeto

Varie esecuzioni del tappeto incernierato sono disponibili per differenti condizioni operative:

Tappeto incernierato non forato (Standard)
per lavorazione a secco e trucioli con una ridotta presenza di refrigerante

Tappeto incernierato forato
per il recupero iniziale di refrigerante presente in quantità elevata

Tappeto striato
per il trasporto di parti leggere e piatte

Opzione: tappeto incernierato in esecuzione DST

Ottima tenuta truciolo
Nessuna superficie di contrasto per trucioli e parti stampate
Costruzione robusta
Previene l’inceppamento del materiale trasportato
