0182

0182

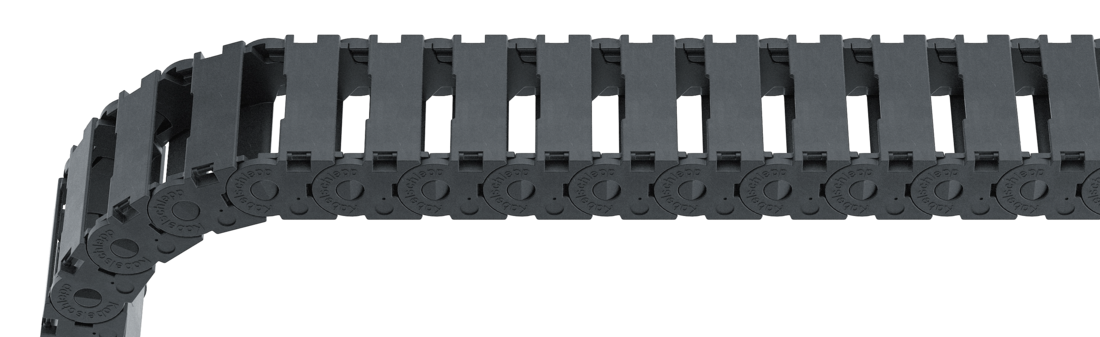

Type 0182 – closed frame

Właściwości

  • Weight optimised, closed plastic frame with high torsional rigidity.
  • Outside/inside: not openable.

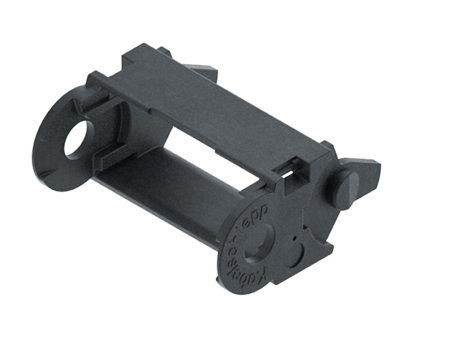

Stay arrangement on each chain link (VS: fully-stayed)
Bi 10 - 40 mm

Wymiary Wymiary

The maximum cable diameter strongly depends on the bending radius and the desired cable type. Please contact us.
Obliczanie długości prowadnika kablowego
Cable carrier length Lk: Lk ≈ LS/2 + LB
Cable carrier length Lk rounded to pitch t
<table class="table"> <thead> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <th class="t"><strong>t</strong><br>[mm]</th> <th class="hi red"><strong>h<sub>i</sub></strong><br>[mm]</th> <th class="hg"><strong>h<sub>G</sub></strong><br>[mm]</th> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <th class="bk"><strong>B<sub>k</sub></strong><br>[mm]</th> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <th class="qk"><strong>q<sub>k</sub></strong><br>[kg/m]</th> </tr> </thead> <tbody> <tr> <!-- Reihenfolge gemäß Kundenwunsch --> <td class="t">18</td> <td class="hi red">15</td> <td class="hg">18</td> <!-- Bi Spalte nur anzeigen wenn einzelner Wert oder Range --> <!-- Bk und BEF für alle Ketten --> <td class="bk">Bi + 8</td> <!-- KR Spalte nur anzeigen wenn einzelner Wert oder Range --> <td class="qk">0,123 – 0,186</td> </tr> </tbody> </table>
Bi [mm]
10 15 20 30 40
KR [mm]
28 37 50

Przykład zamówienia

MONO
Series
•
0182
Typ
30
Bi [mm]
•
37
KR [mm]
-
720
Lk [mm]
VS
Układ poprzeczek

Złączki końcowe Złączki końcowe

Punkt połączenia
F – punkt stały
M – sterownik

Typ połączenia
A – połączenie gwintowe zewnętrzne (standardowe)
I – połączenie gwintowe wewnętrzne

Przykład zamówienia

Złącze końcowe
Złącze końcowe
Złączka końcowa
•
F
•
M
Punkt połączenia
A
A
Typ połączenia

Punkt połączenia
F – punkt stały
M – sterownik

Typ połączenia
A – połączenie gwintowe zewnętrzne (standardowe)
I – połączenie gwintowe wewnętrzne

Przykład zamówienia

Złącze końcowe
Złącze końcowe
Złączka końcowa
•
F
•
M
Punkt połączenia
A
A
Typ połączenia
