M1250

Passo
125 mm

Altezza interne
69 – 76 mm

Larghezze interne
71 – 800 mm

Raggi di curvatura
180 – 500 mm

Tutti i pittogrammi

Varianti del traversino

MC1250 RS

Traversino a telaio “Esecuzione Standard”

Profili in alluminio apribili a scatto per carichi medi e contenuti. Assemblaggio senza viti.
Esterno/interno: apribile con rotazione di 90°.

Più dettagli

MC1250 RV

Traversino a telaio, rinforzato

Profili in alluminio con adattatori in poliammide per carichi medio alti e grandi larghezze di catena. Assemblaggio senza viti.
Esterno/Interno: apribile con rotazione di 90°.

Più dettagli

MC1250 RM

Traversino a telaio, massivo

Profili in alluminio per carichi elevati e larghezze di catena massime. Doppio fissaggio con viti su entrambi i lati “Heavy Duty”.
Esterno/Interno: fissaggio con viti, facili da allentare.

Più dettagli

MC1250 LG

Forato, esecuzione in due metà

Alloggio ottimale dei conduttori sull’asse neutro della catena. Esecuzione in due metà per facilitare l’installazione dei conduttori. Disponibili anche traversini in un sol pezzo.
Esterno/Interno: fissaggio con viti facile da allentare.

Più dettagli

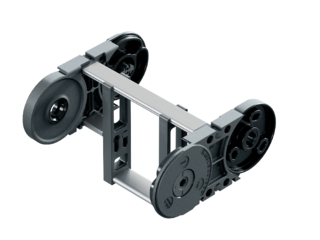

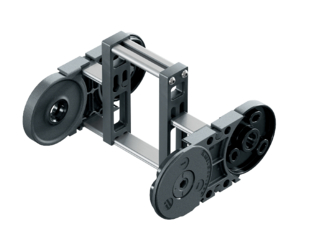

MC1250 RMA

Traversino maggiorato

Profili in alluminio per il passaggio maggiorato per tubi con diametro maggiore dell’altezza interna della maglia di catena.
Esterno/Interno: fissaggio con viti facile da allentare.

Più dettagli

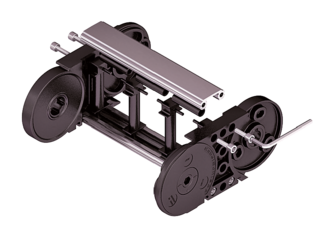

MC1250 RMR

Traversino a rulli

Profili in alluminio con rullo rotante in poliammide per ridurre al minimo l’attrito nell’alloggio dei cavi e con separatori in poliammide. Doppio fissaggio con viti su entrambi i lati.
Esterno/Interno: fissaggio con viti facile da allentare.

Più dettagli

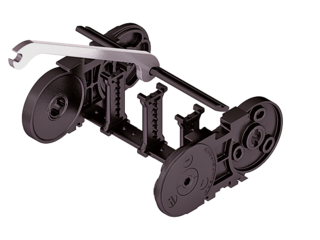

ME1250 RE

Traversino a telaio apribile

Profili in poliammide per carichi contenuti. Assemblaggio senza viti.
Esterno/Interno: apribile con rotazione di 90°.

Più dettagli

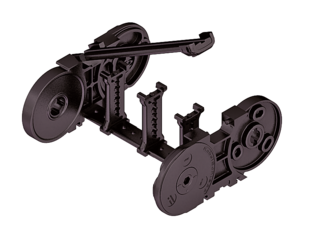

MK1250 RD

Traversini a telaio con giunto

Profili in poliammide con giunti per carichi contenuti. Assemblaggio senza viti.
Esterno: apribile su entrambi i lati.
Interno: asportabile con rotazione di 90°.

Più dettagli

Dimensioni costruttive

Disposizione autoportante

KR [mm]	H [mm]	H_z [mm]	L_B [mm]	U_B [mm]
180	456	506	816	353
220	536	586	942	393
260	616	666	1067	433
300	696	746	1193	473
340	776	826	1319	513
380	856	906	1444	553
500	1096	1146	1821	673

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Il diagramma dell’autoportanza considera un peso proprio catena q_k = 4,5 kg/m. Il peso proprio massimo aggiunto varia per le altre larghezze interne..

Velocità
sino a 10 m/s

Accelerazione
sino a 25 m/s²

Corsa
sino a 9,7 m

Peso aggiunto
sino a 65 kg/m

Disposizione scorrevole

GO modul maglie di catena ottimizzate per lo scorrimento

KR [mm]	H [mm]	GO-Modul RKR [mm]	L_B [mm]	U_B [mm]
180	288	500	2000	930
220	288	500	2250	1015
260	288	500	2500	1095
300	288	500	2750	1177
340	288	500	3125	1318
380	288	500	3375	1403
500	288	500	4375	1770

Velocità
sino a 8 m/s

Accelerazione
sino a 20 m/s²

Corsa
sino a 320 m

Peso aggiunto
sino a 65 kg/m

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Il GO-Modul montato al punto mobile è un’apposita sequenza di 4 maglie KR/RKR.

Per le applicazioni scorrevoli è necessario l’utilizzo dei pattini.
