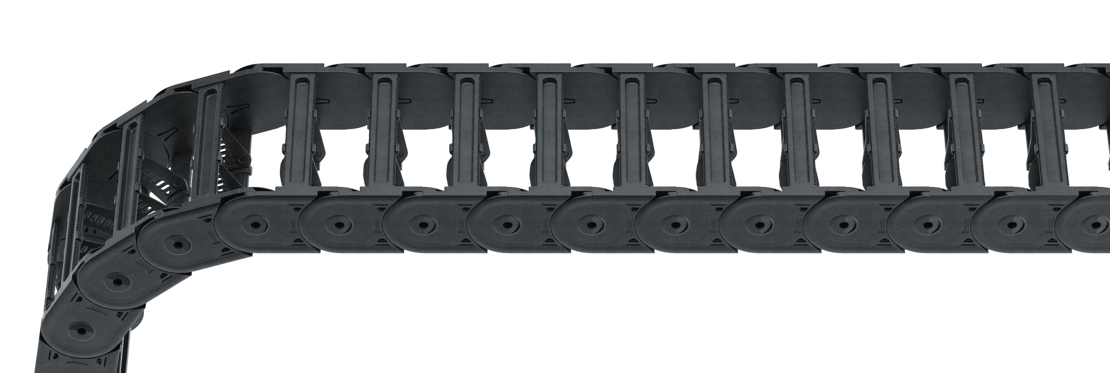

UA1775.020

Forma 020 – non apribile

Proprietà

Traversino in poliammide non apribile con peso ottimizzato e resistenza a torsione particolarmente elevata.
Esterno/Interno: non apribile.

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 100 – 400 mm

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato.
Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_k [mm]	B_EF [mm]	q_k [kg/m]
77,5	56	77	81,6	B_i + 26	B_i + 30	2,844 – 4,239

B_i [mm]
100	125	150	175	200	225	250	275	300	325
350	400

KR [mm]
90	115	140	165	190	240	285	340

Esempio d'ordine

UA1775

Serie Tipo

020

Variante del traversino

150

B_i [mm]

140

KR [mm]

3100

L_k [mm]

Montaggio traversini

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Suddivisione interna

Sistema di separatori

I separatori vengono montati standard ogni 2 maglie. I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno della sezione (Versione A).

Per applicazioni con accelerazioni trasversali e per applicazioni in costa sono disponibili separatori con camma di aggancio. Il separatore si aggancia nell’incavo del profilo di fissaggio (Versione B).

Sistema di separatori TS0

senza divisori orizzontali

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Schema} [mm]	n_{T min}
A	5	10	7	–	–
B	5	10	7	2,5	–

Il numero di separatori nella forma 020 è in funzione del B_i

Sistema di separatori TS3

suddivisione con divisori in poliammide

Il separatore Versione A viene generalmente utilizzato come standard per la suddivisione in verticale del traversino all’interno della catena portacavi. Il sistema di separatori completo rimane mobile all’interno dellasezione.

Separatore apribile Versione A

Separatore apribile laterale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	5/2^*	14	10	2

* Con separatore apribile laterale

I separatori sono fissi mediante i divisori, il sistema di separatori completo è mobile all’interno della sezione.

a_x (Interasse separatori) [mm]
a_c (Larghezza nominale della camera interna) [mm]
14 10	16 12	19 15	23 19	24 20	28 24	29 25	32 28	33 29	34 30	38 34	39 35
43 39	44 40	48 44	49 45	54 50	58 54	59 55	64 60	68 64	69 65	74 70	78 74
79 75	80 76	84 80	88 84	89 85	94 90	96 92	99 95	112 108

Per l’impiego di divisori con ax > 49 mm deve essere previsto un sostegno supplementare
centrale.

Esempio d'ordine

TS3

Sistema di separatori

Versione

n_T

Camera

a_x

VR1

VR3

Suddivisione

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [n_T].
Indicare inoltre le camere [K] da sinistra verso destra e le distanze di montaggio [a_T/a_x].

In caso di suddivisioni orizzontali (TS1– TS3) indicare anche la variante di posizionamento [esempio VD23]
partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di
montaggio dei componenti.

Raccordi terminali

Raccordi terminali universali UMB – poliammide (Standard)

I raccordi terminali universali (UMB) sono in poliammide e possono essere fissati da sopra, da sotto o di fronte.

Coppia di serraggio consigliata:
27 Nm per viti M8

B_i [mm]	n_z
100	2 x 7
125	2 x 9
150	2 x 11
175	2 x 13

I raccordi terminali sono disponibili in opzione anche con fermacavo o con profilo a C Art.-Nr. 3931 (1x per lato) per fermacavi a sella. Da specificare in fase d’ordine.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

U – Raccordo universale

Esempio d'ordine

UMB

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Raccordo terminale

UMB

Punto di fissaggio

Tipo di disposizione

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
