TSUBAKI KABELSCHLEPP auf der SPS 2023

Uniflex Advanced 1775: Der Standard für viele Einsatzfälle

Auf der SPS 2023 in Nürnberg präsentiert TSUBAKI KABELSCHLEPP vom 14. bis 16. November einmal mehr sein umfassendes Portfolio von Energieführungssystemen. Unter anderem mit dabei ist die beliebte Energiekette UNIFLEX Advanced 1775 (UA1775), die in den letzten Monaten kontinuierlich um neue Baugrößen und Features erweitert wurde. Dadurch qualifiziert sich der leichte, leise Allrounder für ein breites Anwendungsspektrum, unter anderem in der Automobilproduktion, Portale & Achsen, der Intralogistik, im Materialfluss und -handling, bei Kranen sowie im Werkzeugmaschinenbau, in der Holzindustrie und der Agrartechnik oder bei Nutzfahrzeugen.

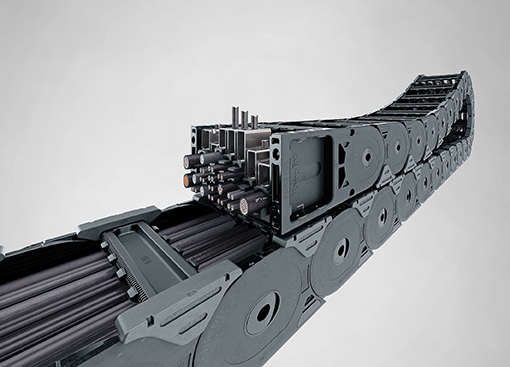

Das beliebte UNIFLEX-Advanced-System von TSUBAKI KABELSCHLEPP wurde erweitert und mit neuen Features ergänzt. Mit der UA1775 – hier in der Bauart 040 mit hohem Stauraum – ist es innerhalb der UNIFLEX-Advanced-Serie nun erstmals möglich, eine Energiekette mit innen öffenbaren Stegen gleitend einzusetzen.
*Bild: TSUBAKI KABELSCHLEPP*

Die UA1775 ist für die Bauarten 020 (geschlossener Rahmen), 030 (mit außen aufklappbaren und lösbaren Bügeln) und 040 (mit innen aufklappbaren und lösbaren Bügeln) mit einer Innenhöhe von 56 mm in Baubreiten zwischen 100 und 400 mm verfügbar. Das langlebige Energieführungssystem überzeugt mit besonderer Laufruhe und kann mit und ohne Vorspannung sowie freitragend und gleitend auf langen Verfahrwegen eingesetzt werden. Dabei sind auch hohe Geschwindigkeiten und Beschleunigungen möglich.

Die vierteiligen Kettenglieder sind so konzipiert, dass die Einzelteile mit einem Minimum an Lagervolumen auskommen, was die Logistik vereinfacht und Ressourcen schont. Mit Biegeradien von 90 bis 340 mm und der kurzen Teilung von 77,5 mm sorgt das torsionssteife Design mit seinem stabilen Kettenkörper für geringen Verschleiß. Um die Umwelt zu schonen, fertigt TSUBAKI KABELSCHLEPP diese Energieführungskette zu einem Anteil von bis zu 35 % aus Regranulat.

In Kombination mit dem platzsparenden Trennstegsystem TS3 der neuesten Generation ergeben sich vor allem im Werkzeugmaschinenbau und bei gleitenden Anwendungen auf Portalen bzw. Achsen neue Einsatzbereiche. Das TS3-System zeichnet sich durch eine Höhenunterteilung aus Kunststoff-Zwischenböden aus und sorgt durch einen schmalen Randtrennsteg an den Außenseiten für eine platzsparende Ausnutzung des Innenraums der Energiekette. Standardmäßig wird der neue Trennsteg zur vertikalen Unterteilung innerhalb der Energieführung eingesetzt. Das komplette Trennstegsystem ist im Querschnitt verschiebbar und kann zusätzlich einzeln als TS0 auch fixierbar eingesetzt werden. Die Ausführung als TS1 mit durchgehender Höhenunterteilung ist eine weitere Variante.

Die UA1775 ermöglicht eine schnelle, einfache und montagefreundliche Leitungsbelegung: Die Verbindungsbügel lassen sich sehr schnell öffnen und wieder schließen – dazu sind jeweils nur zwei Handgriffe notwendig. Als Werkzeug genügt ein einfacher Schraubendreher. Besonders praktisch: Auch im geöffneten Zustand verbleibt der Bügel unverlierbar am Kettenglied. Falls erforderlich, kann der Bügel durch einfaches Ausdrehen vom Kettenglied gelöst werden.

Durch das montagefreundliche Design bietet die Energieführungskette gerade als einbaufertiges TOTALTRAX® System oder Baugruppe für lange Verfahrwege große Vorteile. Neben hochflexiblen Leitungen bietet das Produktprogramm von Tsubaki Kabelschlepp auch Führungskanäle aus Aluminium und Stahl sowie Mitnehmer, Dachsysteme bis hin zu Condition-Monitoring-Komponenten.

Besuchen Sie TSUBAKI KABELSCHLEPP auf der SPS 2023 in Halle 3C, Stand 310.
