Serie EasyTrax®

Extrem schnelle Leitungsbelegung durch Eindrücken der Leitungen

  1. Stabile 2K-Konstruktion: Harter Kettenkörper, flexibles Filmscharnier
  2. Kettenglieder aus Kunststoff
  3. Große freitragende Länge
  4. Leitungsschonender Innenraum – keine Störkanten
  5. Sehr leise durch integrierte Geräuschdämpfung
  6. Innen oder außen zu öffnen
  7. Trennstege zur Separation der Leitungen
  8. Einteilige Anschlussstücke mit und ohne integrierte Zugentlastung

Eigenschaften

  • Sehr schnelle Leitungsbelegung durch einfaches ­Eindrücken der Leitungen
  • Sehr hoher Befüllungsgrad durch seitliches Schwenken der Lamellen – Lamellen schwenken nicht in den Leitungsraum
  • Jedes Kettenglied besteht aus zwei unterschiedlichen Materialien:
    – Harter Kettenkörper aus glasfaserverstärktem Material
    – Lamellen mit flexiblem Filmscharnier aus elastischem Spezialkunststoff
  • Stabile Kettenkonstruktion
  • Hohe Torsionssteifigkeit
  • Große freitragende Länge
  • Sehr leise durch integrierte Geräuschdämpfung
langer Verfahrweg
außen zu öffnen
innen zu öffnen
verschiebbare Trennstege
reinraumgeeignet
ruhiger Lauf/leise
ESD-Material
Ex-Schutz-Material
hitzebeständig
kältebeständig
EasyTrax series Features 1

Schnelle und einfache Leitungsbelegung

EasyTrax series Features 2

Sehr hoher Befüllungsgrad

EasyTrax series Features 3

Hohe Seitenstabilität

EasyTrax series Features 4

Trennstegsysteme zur sicheren Leitungsseparation

Kettenaufbau

Vollkunststoff-Energieführungen: Kettenglieder und Anschlussstücke aus Kunststoff

Jedes Kettenglied besteht aus zwei unterschiedlichen Materialien:

  • Harter Kettenkörper aus glasfaserverstärktem ­Material
  • Flexible Lamellen aus elastischem Kunststoff
EasyTrax Carrier construction

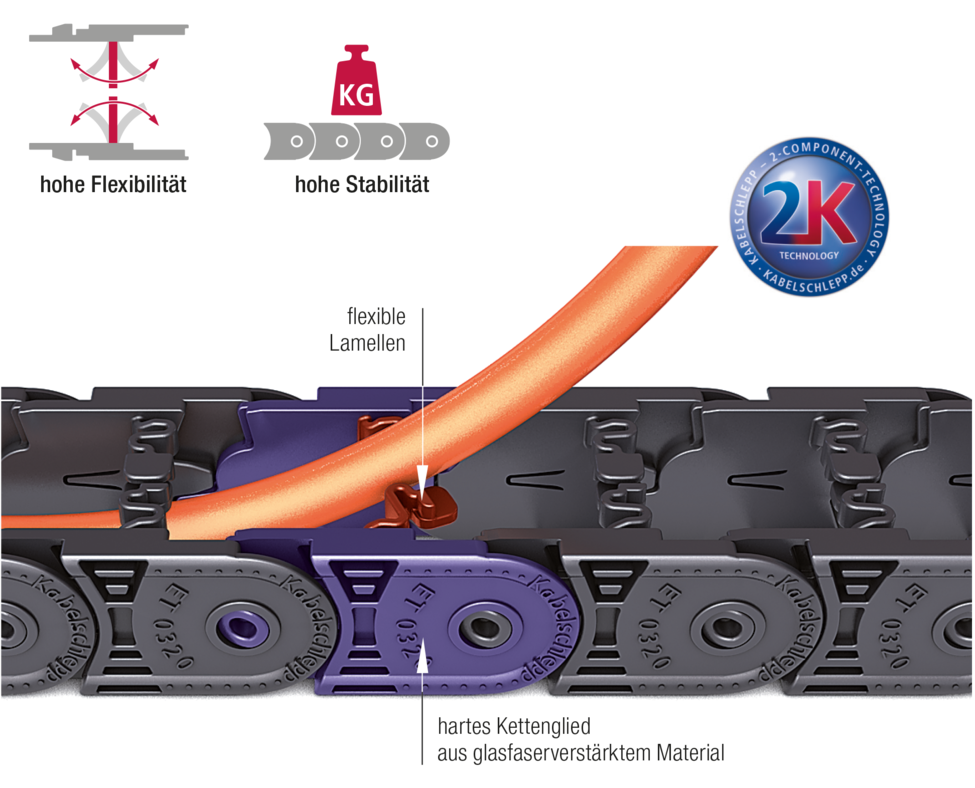

Die 2K-Technologie

Die 2-Komponenten-Technologie der EasyTrax® macht es möglich, scheinbar unvereinbare Eigen­schaften zu vereinen: Stabilität und Flexibilität.
Energieführungsketten sollen sehr stabil sein und eine große freitragende Länge haben. Gleichzeitig sollen Leitungen zur schnellen Belegung einfach eingelegt werden können. Die EasyTrax® vereinigt diese Ansprüche durch eine innovative Konstruktion und die Materialkombination von hartem Kettenkörper aus glasfaserverstärktem Material und Lamellen aus elastischem Kunststoff.

EasyTrax series 2K-Technology

Vergleich Abmessungen

Herstellerhi
[mm]
hG
[mm]
t
[mm]
Identisches Anschlussbohrbild
ET03201825,532 ja
Wettbewerbsprodukt192530,5 ja

Vergleich Biegemoment

Vergleich Biegesteifigkeit

Belastungsdiagramm

für freitragende Länge in Abhängigkeit von der Zusatzlast

EasyTrax Load diagram

Vorteile zum Wettbewerbsprodukt

  • 4-fach größere Zusatzlast im Vergleich zum ­Wettbewerbsprodukt
  • 2-fach größere freitragende Länge im Vergleich zum Wettbewerbsprodukt
  • Schnellere Leitungsbelegung bei höherem ­Befüllungsgrad
  • Leiser Lauf durch integriertes Dämpfungssystem
  • Hohe Seitenstabilität durch Verriegelung im Anschlagsystem
  • Trennstege zur Leitungsseparation einsetzbar

Typenreihen

EasyTrax series ET0115

ET0115

Innenhöhe [hi]:
4,6 mm
Innenbreite [Bi]:
7 mm
Teilung [t]:
11,5 mm
Krüm­mung [KR]:
10 mm
mehr Details
EasyTrax series ET0250

ET0250

Innenhöhe [hi]:
16,5 mm
Innenbreiten [Bi]:
30 – 50 mm
Teilung [t]:
25 mm
Krüm­mung [KR]:
28 – 100 mm
mehr Details
EasyTrax series ET0320

ET0320

Innenhöhe [hi]:
18 mm
Innenbreiten [Bi]:
15 – 65 mm
Teilung [t]:
32 mm
Krüm­mung [KR]:
28 – 125 mm
mehr Details
EasyTrax series ET1455

ET1455

Innenhöhe [hi]:
25 mm
Innenbreiten [Bi]:
25 – 78 mm
Teilung [t]:
45,5 mm
Krüm­mung [KR]:
52 – 200 mm
mehr Details
Typenreihe
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
ET0115 4,6 7 11,5 10
ET0250 16,5 30 – 50 25 28 – 100
ET0320 18 15 – 65 32 28 – 125
ET1455 25 25 – 78 45,5 52 – 200
