Série M

Chaîne porte-câbles modulable

Entretoises en aluminium personnalisable en largeur au millimètre
Entretoises en aluminium vissées quadruples pour contraintes extrêmes
Entretoises en aluminium avec pivot
Entretoises usinées en aluminium
Entretoises rapportées
Entretoises en plastique disponibles en largeur de cran de 4, 8 ou 16 mm
Couvercle en aluminium disponible avec largeur de cran de 1 mm
Couvercle en plastique disponible en largeur de cran de 8 ou 16 mm
Facile à ouvrir à l'intérieur et à l'extérieur pour pose des câbles
Séparateurs fixables
Axe de verrouillage
Patins amovibles
Éléments de raccord universels (UMB)
Rails C pour fixation des serre câbles
Serre cables

Propriétés

Maillons fermées (couvercle) optimisé pour une exposition aux particules fines
Bandes de maillons robustes grâce à une conception optimale des liaisons entre maillons
Assemblage simple des maillons par un système de verrouillage des axes faciles à monter
Durée de vie élevée grace à une usure minimisée des articulations par un principe de couvercle
Large choix de systèmes d’entretoises verticales et cloisons pour une répartition optimale de vos câbles
Versions avec entretoises en aluminium en largeur de cran de 1 mm disponible avec incrémentation jusqu’à 800 mm
Modèles avec entretoises en plastique disponibles avec incrémentation de 4, 8 et 16 mm

Tous les pictogrammes

Usure réduite des articulations grâce à un principe de couvercle

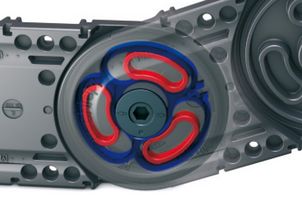

Conception optimale de l’articulation des maillons

Montage facile grâce à des pions de verrouillage

Patins remplaçables pour une durée de vie prolongée en cas d’utilisations longeantes

Types

Vue de la tuile Vue de liste

M0320

Hauteur intérieure [h_i]:

19 mm

Largeurs intérieures [B_i]:

25 – 280 mm

Pas de la chaîne [t]:

32 mm

Courbure [KR]:

37 – 200 mm

Plus d’informations

M0475

Hauteur intérieure [h_i]:

28 mm

Largeurs intérieures [B_i]:

24 – 280 mm

Pas de la chaîne [t]:

47,5 mm

Courbure [KR]:

55 – 300 mm

Plus d’informations

M0650

Hauteur intérieures [h_i]:

36 – 42 mm

Largeurs intérieures [B_i]:

50 – 600 mm

Pas de la chaîne [t]:

65 mm

Courbure [KR]:

75 – 350 mm

Plus d’informations

M0950

Hauteur intérieures [h_i]:

50 – 58 mm

Largeurs intérieures [B_i]:

45 – 600 mm

Pas de la chaîne [t]:

95 mm

Courbure [KR]:

140 – 380 mm

Plus d’informations

M1250

Hauteur intérieures [h_i]:

69 – 76 mm

Largeurs intérieures [B_i]:

71 – 800 mm

Pas de la chaîne [t]:

125 mm

Courbure [KR]:

180 – 500 mm

Plus d’informations

M1300

Hauteur intérieures [h_i]:

87 – 98 mm

Largeurs intérieures [B_i]:

100 – 800 mm

Pas de la chaîne [t]:

130 mm

Courbure [KR]:

150 – 500 mm

Plus d’informations

Type	h_i [mm]	B_i [mm]	t [mm]	KR [mm]
M0320	19	25 – 280	32	37 – 200
M0475	28	24 – 280	47,5	55 – 300
M0650	36 – 42	50 – 600	65	75 – 350
M0950	50 – 58	45 – 600	95	140 – 380
M1250	69 – 76	71 – 800	125	180 – 500
M1300	87 – 98	100 – 800	130	150 – 500
