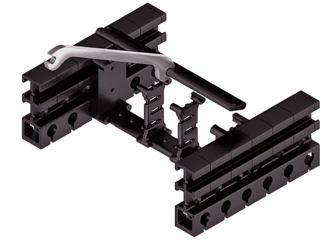

Entretoise à cadre à visser
KR [mm] | H [mm] | LB [mm] | UB [mm] |
|---|---|---|---|
60 | 175 | 369 | 178 |
75 | 205 | 416 | 193 |
90 | 235 | 463 | 208 |
110 | 275 | 526 | 228 |
150 | 355 | 651 | 268 |
180 | 415 | 746 | 298 |
Abaque des charges pour longueur autoportante en fonction de la charge additionnelle.
Pour les courses plus longues, une flèche de la chaîne porte-câbles est techniquement admissible au cas par cas.
Poids propre de la chaîne qk = 0,8 kg/m. Avec une largeur intérieure différente, la charge additionnelle maximale change.
La chaîne porte-câbles replongeante doit être guidée dans un chenal. Plus d'informations
Fiabilité, robustesse et haute disponibilité. Vous bénéficiez de nombreuses années d'expérience combinées à une optimisation continue, éprouvée dans les tests et la pratique. Les câbles TRAXLINE® sont synonymes d'un approvisionnement système compétent et d'un service après-vente sur site dans le monde entier.
pour TRAXLINE®Des câbles pré-assemblés aux systèmes complexes prêts au raccordement, de la taille de lot 1 à la série, des milliers de systèmes KABELSCHLEPP sont utilisés de manière fiable dans le monde entier. Les avantages des systèmes TOTALTRAX® sont évidents: un seul interlocuteur, un seul numéro de commande, une livraison juste à temps sur votre site de production, des temps d'arrêt plus courts grâce à l'installation plug&play.
pour TOTALTRAX®Avancer en toute sécurité et glisser de manière optimale pour les longues courses
pour GouttièresPour une pose optimale en cas d’utilisation dynamique de câbles
pour Serres-câbles
Consignes de configuration:
