XLT1650 RMD

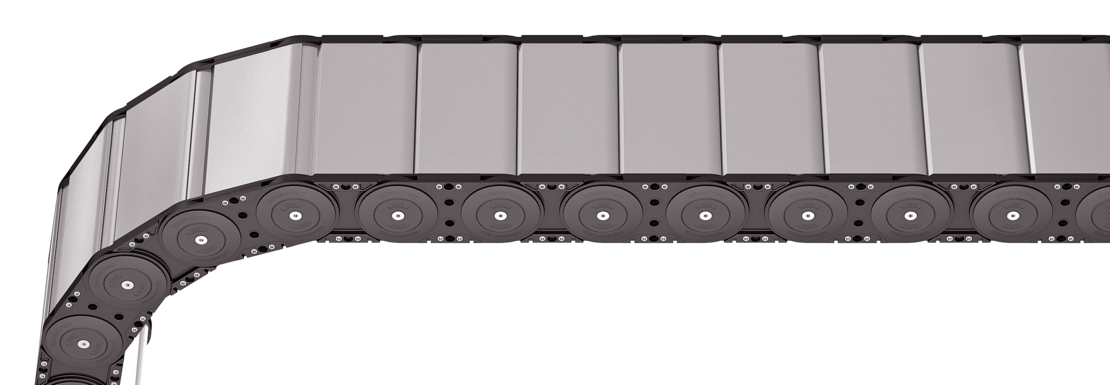

Entretoise en aluminium RMD – Système de couvercle en aluminium


Propriétés

  • Capot en aluminium vissé pour stabilité maximale.
  • Pour des applications générant ds copeaux ou salissures grossières.
  • Personnalisation par incrément de 1 mm disponible.
  • Extérieur / intérieur : Vissage facile à desserrer.
test
Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure (B<sub>i</sub>) en largeur de cran de 1 mm
Bi de 200 – 1000 mm avec personnalisation de la largeur par incrément de 1 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des conduits dépend fortement du rayon de courbure et du type de conduite souhaité.
Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t avec nombre de maillons de chaînes impair
t
[mm]
hi
[mm]
hG
[mm]
hG'
[mm]
Bi
[mm] *
Bk
[mm]
BEF
[mm]
qk
[kg/m]
165105140147200 – 1000Bi + 68Bi + 6810,50 – 15,30
* largeur par incrément de 1 mm
KR
[mm]
300350400450500550
Exemple de commande
Code de commande

XLT1650

420

RMD

350

2850

VS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Le système de séparateurs est monté en standard sur chaque entretoise de liaison – pour le montage de séparateur, sur chaque 2e maillon de chaîne (HS).
En standard, les séparateurs ou le système de séparateurs complet (séparateurs avec séparation en hauteur) sont mobiles transversalement (version A).

Système de séparateurs TS0

sans cloison horizontale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A62517

Les séparateurs sont mobiles dans la section transversale.

Système de séparateurs TS0

Système de séparateurs TS3

avec cloison horizontale de fond intermédiaire en plastique
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A116/42*82

* Séparateurs horizontaux en aluminium

Les cloisons sont fixées sur les séparateurs. Le système de séparateurs complet est mobile dans la section transversale.

Système de séparateurs TS3Système de séparateurs TS3
Système de séparateurs TS3

Des séparateurs horizontaux en aluminium personnalisables au pas de 1 mm avec ax > 42 mm sont également disponibles.

ax (entraxe des séparateurs) [mm]
ac (largeur utile du compartiment intérieur) [mm]
16
8
18
10
23
15
28
20
32
24
33
25
38
30
43
35
48
40
58
50
64
56
68
60
78
70
80
72
88
80
96
88
112
104
128
120
144
136
160
152
176
168
192
184
208
200

En cas d’utilisation de cloisons en plastique avec ax > 112 mm, nous recommandons d’utiliser un support central supplémentaire avec un séparateur double (ST = 5 mm). Les séparateurs doubles conviennent également à un montage ultérieur dans un système de cloisons.

Exemple de commande
Code de commande

TS3

A

3

K1

K4

34

38

VR1

VR3

Veuillez saisir la désignation du système de séparateurs (TS0, TS3), la version ainsi que le nombre de
séparateurs par section transversale [nT ]. De plus, saisir également les compartiments [K] de gauche à
droite, ainsi que les distances de montage [aT/ax] (vue du point mobile).

Éléments de raccord

XLT1650 End connector
XLT1650 End connector
XLT1650 End connector
XLT1650 End connector
XLT1650 End connector
Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

A – Vissage vers l’extérieur (standard)
– Vissage vers l’intérieur
F – Raccord à bride

Surface de raccord

I – Surface de raccord intérieure
A – Surface de raccord extérieure

Exemple de commande
Code de commande

acier

F

A

I

acier

M

A

I

Pièce de raccord

acier

acier

Point de raccord

F

M

Type de raccord

A

A

Surface de raccord

I

I

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.

Téléchargements
