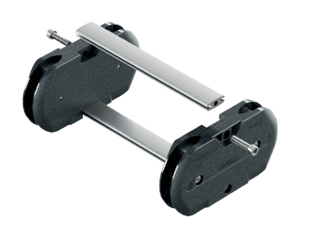

Traversino a telaio Massiv
KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
240 | 574 | 704 | 930 | 300 |
300 | 694 | 824 | 1120 | 360 |
350 | 794 | 924 | 1270 | 410 |
400 | 894 | 1024 | 1430 | 460 |
Il diagramma dell’autoportanza è in funzione del peso aggiunto.
La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.
Peso proprio della catena qk = 10 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.
GO Modul con maglie ottimizzate per lo scorrimento
KR [mm] | H [mm] | GO-Modul RKR [mm]
| LB [mm] | UB [mm] | qz max [kg/m] |
|---|---|---|---|---|---|
| 240 | 252 | 500 | 1780 | 1050 | 60 |
| 300 | 252 | 500 | 2190 | 1270 | 60 |
| 350 | 252 | 500 | 2490 | 1450 | 40 |
| 400 | 252 | 500 | 2820 | 1630 | 20 |
E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni
Il GO-Modul viene montato al punto mobile ed è una sequenza definita di maglie lavorate con KR/RKR.
Per le applicazioni con scorrimento in canale di guida è necessario l’utilizzo dei pattini.
Affidabili, robusti con elevata disponibilità. Approfittate della nostra esperienza e della costante ottimizzazione, collaudata nei test e nella pratica. I conduttori TRAXLINE® sono anche sinonimo di competenza e di service on site in tutto il mondo.
