vai sopra

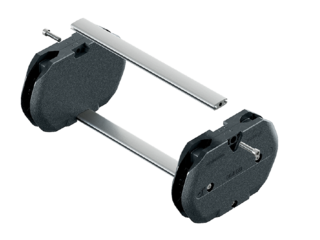

Traversino a telaio Massiv
KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
250 | 675,5 | 860 | 965 | 510 |
310 | 795,5 | 980 | 1154 | 570 |
360 | 895,5 | 1080 | 1311 | 620 |
500 | 1175,5 | 1360 | 1751 | 680 |
Il diagramma dell’autoportanza è in funzione del peso aggiunto.
La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.
Peso proprio della catena qk = 10 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.
GO-Modul con maglie ottimizzate per lo scorrimento
KR [mm] | H [mm] | GO-Modul RKR [mm]
| LB [mm] | UB [mm] | qz max [kg/m] |
|---|---|---|---|---|---|
| 250 | 351 | 600 | 1840 | 1030 | 100 |
| 310 | 351 | 600 | 2200 | 1230 | 100 |
| 360 | 351 | 600 | 2520 | 1400 | 90 |
| 500 | 351 | 600 | 3410 | 1880 | 75 |
E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni
Il GO-Modul viene montato al punto mobile ed è una sequenza definita di maglie lavorate con KR/RKR.
Per le applicazioni con scorrimento in canale di guida è necessario l’utilizzo dei pattini.
