TKHP90-R / TKHP90-RSD RMF

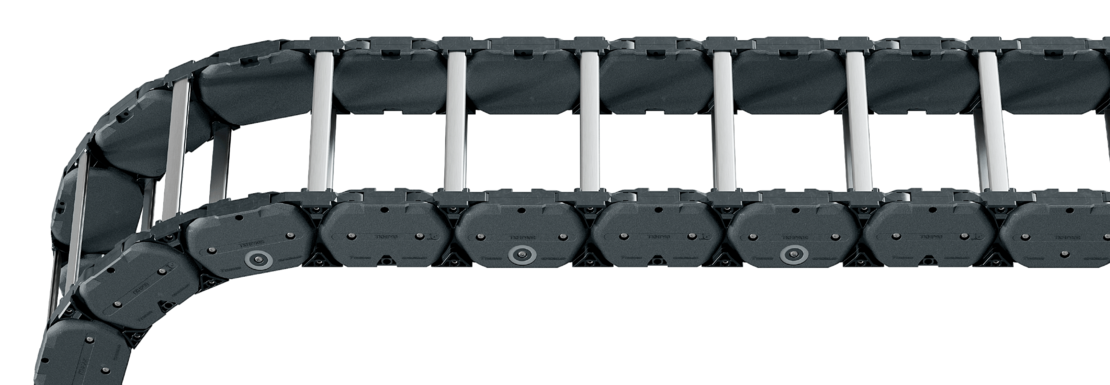

Traversino in alluminio RMF – Traversino a telaio massiv

Proprietà

Profili in alluminio per carichi pesanti e grandi larghezze di catena. Semplice fissaggio con viti.
Larghezze individuali con incremento di 1 mm.
Esterno/Interno: semplice allentamento delle viti.

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 100 – 800 mm con 1 mm di incremento in larghezza

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_i [mm] ^*	B_k [mm]	q_k [kg/m]
90	92	117,5	118	100 – 800	B_i + 70	10,37 – 17,47

^* con passo 1 in mm

KR [mm]
250	310	360	500^^

** In caso di utilizzo di questo KR Vi preghiamo di contattare il nostro ufficio tecnico.

Esempio d'ordine

TKHP90-R

Serie Tipo

400

B_i [mm]

RMF

Variante del traversino

310

KR [mm]

2700

L_k [mm]

Montaggio traversini

Suddivisione interna

Sistema di separatori

Il sistema di separatori viene montato generalmente ogni 2 maglie nell’apposita sede.
I separatori, il sistema di separatori completo (separatori con suddivisione) sono mobili all’interno della sezione. (Versione A).

Per applicazioni con accelerazioni trasversali e per applicazioni in costa, i separatori possono essere fissati in un profilo di fissaggio, disponibile come accessorio, che viene montato nel traversino RMF (Versione B).

Sistema di separatori TS0

senza divisori orizzontali

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Schema} [mm]	n_{T min}
A	7,5	15	11	–	–
B	10	15	11	5	–

I separatori possono essere mobili all’interno della sezione (Versione A) o fissi (Versione B).

Sistema di separatori TS1

con suddivisione orizzontale continua

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Schema} [mm]	n_{T min}
A	7,5	15	11	–	–
B	10	15	11	5	–

I separatori possono essere mobili all’interno della sezione (Versione A) o fissi (Versione B).

Esempio d'ordine

TS1

Sistema di separatori

Versione

n_T

VD1

VD3

Camera

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [n_T].
In caso di suddivisioni orizzontali (TS1) indicare anche la variante di posizionamento [esempio VD1] partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di montaggio dei componenti.

Raccordi terminali

Raccordi terminali – acciaio corti (standard)

Le varianti di raccordo al punto fisso e al punto mobile possono essere combinate e, se necessario, modificate successivamente.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno
I – Fissaggio interno

Superficie di fissaggio

A – Superficie di fissaggio esterna (Standard)
I – Superficie di fissaggio interna

Esempio d'ordine

Acciaio

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Acciaio

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.

Raccordi terminali LF – acciaio lunghi

Le varianti di raccordo al punto fisso e al punto mobile possono essere combinate e, se necessario, modificate successivamente.

Utilizzare solo con profilo a C.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno
I – Fissaggio interno

Superficie di fissaggio

A – Superficie di fissaggio esterna (Standard)
I – Superficie di fissaggio interna

Esempio d'ordine

Acciaio LF

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Acciaio LF

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio
