Zásterkové kryty

Riešenia pri obmedzených priestorových možnostiach

Zásterkové kryty sa môžu použiť všade tam, kde nie je možné použiť z priestorových dôvodov teleskopické kryty. Ležia priamo na vodiacich dráhach a môžu bez osobitného vedenia na konci loží voľne visieť, byť priskrutkované alebo navíjané.

Vlastnosti

nízke priestorové požiadavky
ochrana proti trieskam a mazadlám
odolnosť voči striekajúcej a prúdiacej vode
malá hmotnosť
dlhá životnosť
odolnosť voči dlhodobým teplotám okolia do 100 °C
individuálne koncové upevnenie
všetky zásterkové kryty je možné dodať aj s navíjacím zariadením
bočné vedenia nie sú potrebné
krátke dodacie doby
atraktívny pomer cena / kvalita

Formy vyhotovenia

Vyhotovenie 1

ľahké, vysoko flexibilné plnoprofilové zásterkové kryty, plochá konštrukcia

hliníkový plný profil 19 x 3 mm s PU spojovacími prvkami

možný polomer ohybu v obidvoch smeroch ohybu

špeciálne šírky na požiadanie

B_min = 100 mm

B_max = 950 mm

R_min = 25 mm

Weight = 5.6 kg/m²

Vyhotovenie 2N

ľahký a stabilný zásterkový kryt s dutým profilom, aj pre veľké šírky

hliníkový dutý profil 20 x 5,5 mm s PU spojovacími prvkami

polomer ohybu možný v obidvoch smeroch

špeciálne šírky na požiadanie

B_min = 100 mm

B_max = 2950 mm

R_min = 30 mm

Hmotnosť = 10 kg/m²

Vyhotovenie 2NG

ľahký a stabilný zásterkový kryt s dutým profilom, aj pre veľké šírky

hliníkový dutý profil 20 x 5,5 mm s PU spojovacími prvkami a jednostranným polomerom ohybu

vyhotovenie s mimoriadne hladkým, stierateľným povrchom

B_min = 100 mm

B_max = 2950 mm

R_min = 30 mm

Hmotnosť = 10 kg/m²

Vyhotovenie 3

flexibilný plnokovový zásterkový kryt, s kĺbmi a jednostranným polomerom ohybu

hliníkový dutý profil 25 x 7,5 mm s integrovaným kĺbom a jednostranným polomerom ohybu

B_min = 100 mm

B_max = 6000 mm

R_min = 40 mm

Hmotnosť = 13.2 kg/m²

Definícia miesta pripojenia

Pružné celokovové zásterkové kryty s kĺbmi je možné v rámci strojov použiť na najrôznejších miestach. Konfigurácia sa môže uskutočniť s rôznymi spôsobmi pripojenia, s presmerovaním / bez presmerovania, bočnými vodidlami alebo navíjacími zariadeniami.

Radi Vás podporíme pri návrhu pre Vašu aplikáciu.

Vonkajšia strana profilu
Pripojovací diel vpravo
Polomer ohybu
Pripojovací diel vľavo
Profil so spojovacími prvkami

Druhy pripojenia

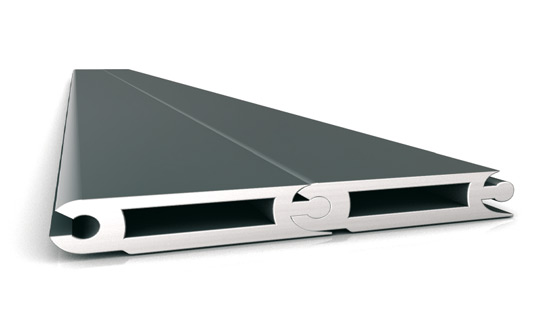

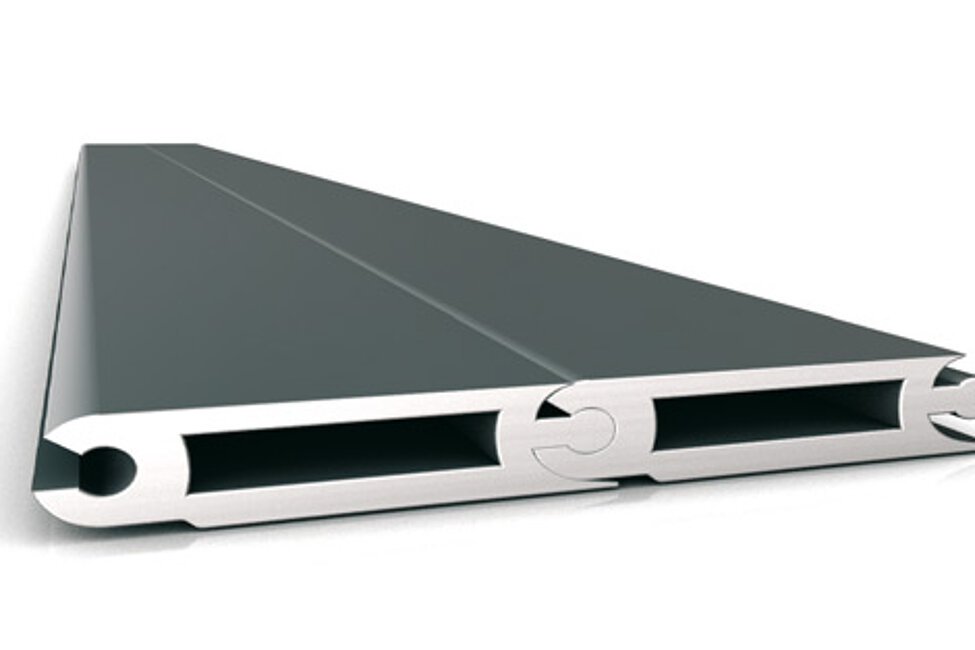

Štandardný koncový profil

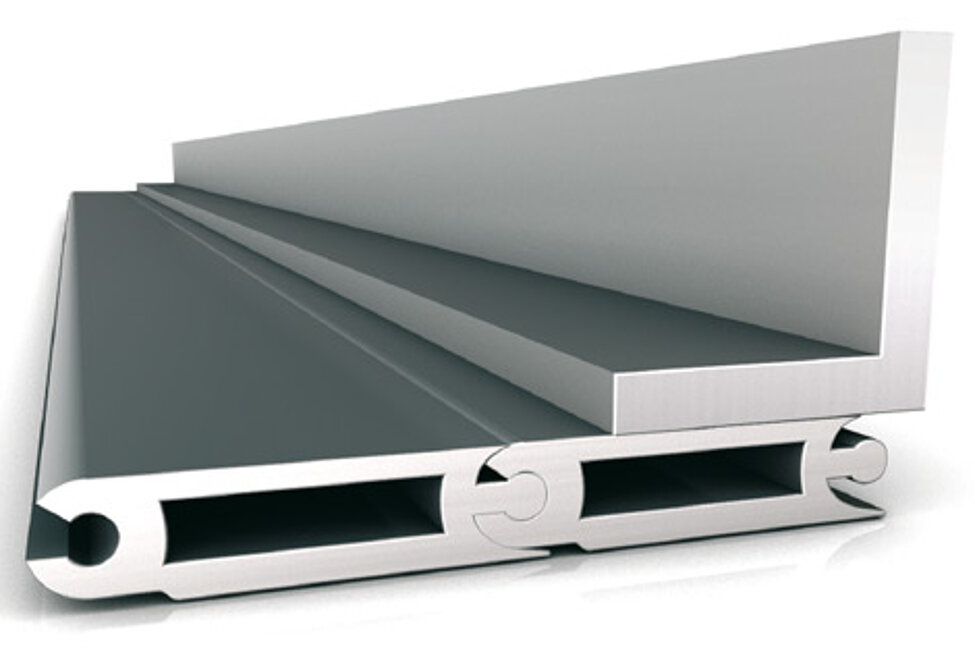

Štandardný profil s montážnym uholníkom

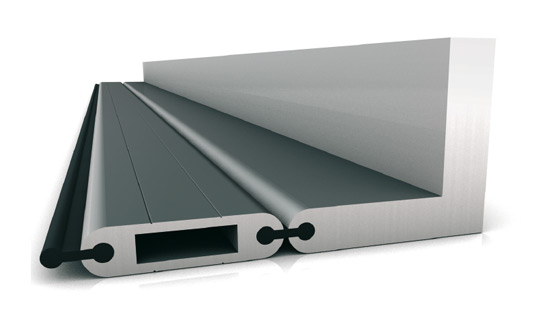

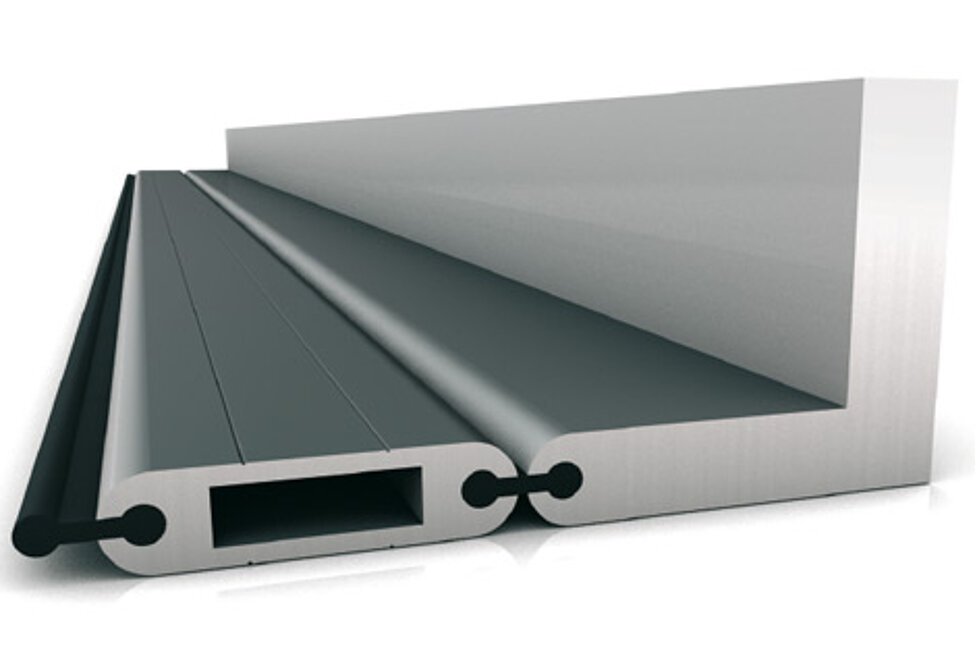

Uholníkový pripojovací profil

Varianty inštalácie

Navíjacie zariadenie

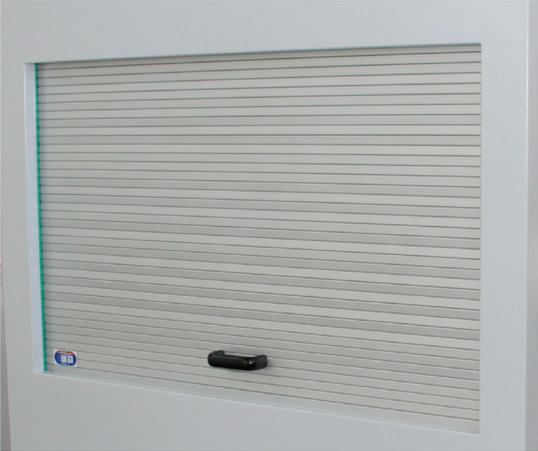

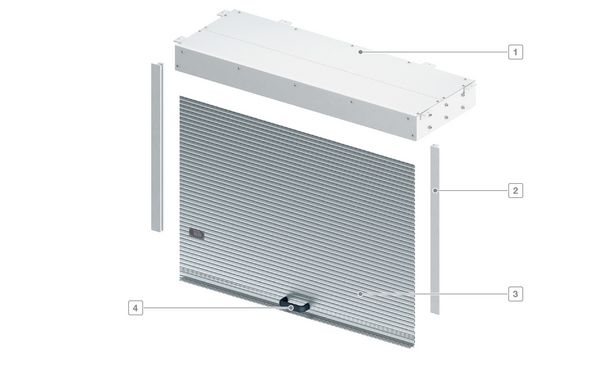

Zásterkové kryty – systémové riešenia

Naše zásterkové kryty môžeme dodať aj ako systémové riešenie. Riešenie sa môže prispôsobiť Vašim individuálnym požiadavkám a obsluhovať sa môže manuálne ako aj automaticky. Kontaktujte nás, radi Vám poradíme.
