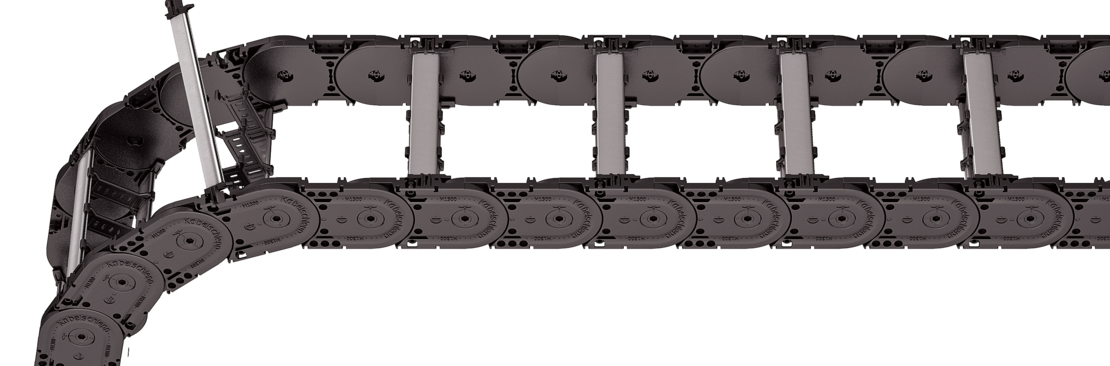

MC1300 RMS

Entretoise en aluminium RMS – Entretoise à cadre renforcée

Propriétés

Barres profilées en aluminium avec pivot en plastique pour contraintes fortes et grandes largeurs de chaînes. Montage sans vis.
Personnalisation par cran de 1 mm disponible.
Extérieur / intérieur : Dépliable et détachable.

Montage des entretoises standard tous les 2 maillons de chaîne (HS : montage partiel)

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

B_i de 100 – 800 mm avec personnalisation de la largeur par incrément de 1 mm

Tous les pictogrammes

Dimensions

Le diamètre maximal des conduits dépend fortement du rayon de courbure et du type de conduite souhaité.
Veuillez nous contacter.

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K: L_K≈ L_S/2 + L_B

Longueur de la chaîne L_k arrondie au pas de la chaîne t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_i [mm] ^*	B_k [mm]	B_EF [mm]	q_k [kg/m]
130	87	120	127,5	100 – 800	B_i + 50	B_i + 50	6,31 – 9,65

^* largeur par incrément de 1 mm

KR [mm]
150	195	240	280	320	360	400	500

Exemple de commande

MC1300

Série

400

B_i [mm]

RMS

Type d’entretoise

360

KR [mm]

6500

L_k [mm]

Pos. entretoises

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Les séparateurs sont montés en standard un maillon sur deux. Les séparateurs ou système de séparateurs complets (séparateurs avec cloison horizontale) sont mobiles transversalement (version A).

Pour les utilisations avec accélérations transversales et les utilisations latérales, les séparateurs sont fixables par un profil de fixation disponibles dans les accessoires (version B). Le profil de fixation doit être monté en usine.

Système de séparateurs TS0

sans cloison horizontale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	15,5	15	10	–	–
B	18,5	15	10	5	–

Les séparateurs sont mobiles dans la section transversale (version A) ou fixés (version B).

Système de séparateurs TS1

avec cloison horizontale continue

Vers.	a_{T min} [mm]	a_{T max} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	15,5	25	15	10	–	2
B	18,5	25	15	10	5	2

Les séparateurs sont mobiles dans la section transversale (version A) ou fixés (version B).

Système de séparateurs TS3

avec cloison horizontale partielle

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	15,5	16/42^*	8	2

^* Séparateurs horizontaux en aluminium

Avec ce système de séparation personnalisable au pas de 1 mm, les cloisons sont fixées sur les séparateurs. L’ensemble est mobile transversalement.

Des cloisons en aluminium personnalisables au pas de 1 mm avec ax > 42 mm sont également disponibles.

a_x (entraxe des séparateurs) [mm]
a_c (largeur utile du compartiment intérieur) [mm]
16 8	18 10	23 15	28 20	32 24	33 25	38 30	43 35	48 40	58 50	64 56	68 60
78 70	80 72	88 80	96 88	112 104	128 120	144 136	160 152	176 168	192 184	208 200

En cas d’utilisation de cloisons en plastique avec ax > 112 mm ,nous recommandons d’utiliser un support central supplémentaire avec un séparateur double (S_T = 5 mm). Les séparateurs doubles conviennent également à un montage ultérieur dans un système de cloisons. Lorsque des séparateurs doubles sont utilisés, les séparations en hauteur VR8 et VR9 ne sont pas possibles.

Exemple de commande

TS3

Système de séparateurs

Version

n_T

Compartiment

a_x

VD1

VD3

Cloison horizontales

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [n_T]. De plus, saisir également les compartiments [K] de gauche à droite, ainsi que les distances de montage [a_T/a_x] (vue du point mobile).

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1 – TS3) veuillez indiquer également les positions [par ex. VD23] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

Éléments de raccord universels UMB – plastique (standard)

Les éléments de raccord universels (UMB) en plastique peuvent être raccordés par le haut, par le bas, par l’avant ou latéralement.

Couple de serrage recommandé : 54 Nm pour vis cylindriques ISO 4762 - M10 - 8.8

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

U – Raccord universel

Exemple de commande

UMB

Pièce de raccord

Point de raccord

Type de raccord

Pièce de raccord

UMB

Point de raccord

Type de raccord

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
