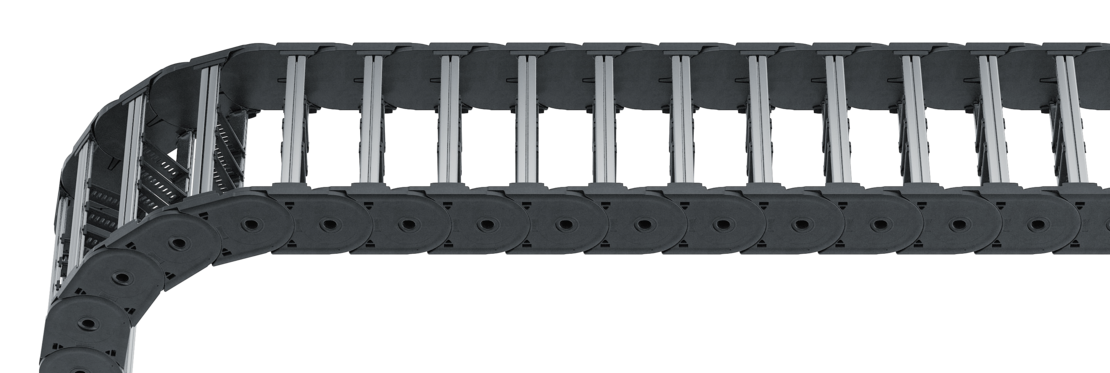

UA1995 RSH 020

Type d’entretoise RSH 020 – maillon non ouvrable

Propriétés

Barres profilées en aluminium pour charges légères à moyennes. Montage sans vis.
Personnalisation par cran de 1 mm disponible.
Extérieur / intérieur : non ouvrable.

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

B_i de 66 – 600 mm avec personnalisation de la largeur par incrément de 1 mm

Tous les pictogrammes

Dimensions

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K: L_K≈ L_S/2 + L_B

Longueur de la chaîne L_k arrondie au pas de la chaîne t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_i [mm] ^*	B_k [mm]	B_EF [mm]	q_k [kg/m]
99,5	80	110	116,5	66 – 600	B_i + 30	B_i + 36	4,168 – 4,173

^* largeur par incrément de 1 mm

KR [mm]
150	210	250	300	350	400	500

Exemple de commande

UA1995

Série

150

B_i [mm]

RSH 020

Type d’entretoise

210

KR [mm]

3582

L_k [mm]

Pos. entretoises

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Les séparateurs sont montés en standard un maillon sur deux. Les séparateurs ou système de séparateurs complets (séparateurs avec cloison horizontale) sont mobiles transversalement (version A).

Pour les utilisations avec accélérations transversales et les utilisations latérales, les séparateurs sont fixables par un profil de fixation disponibles dans les accessoires (version B). Le profil de fixation doit être monté en usine.

Système de séparateurs TS0

sans cloison horizontale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	10	16	12	–	–
B	10	17,5	13,5	2,5	–

Nombre de séparateurs pour type de construction 020 selon B_i

Système de séparateurs TS3

avec cloison horizontale en plastique

En standard, le séparateur version A est utilisé comme séparation verticale dans la chaîne porte-câbles. Le système de séparateurs complet est mobile dans la section transversale.

Séparateur version A

Séparateur de bord

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	8/4^*	14	10	2

Nombre de séparateurs pour type de construction 020 selon B_i

^* Pour séparateur de bord

Les séparateurs sont fixés par des cloisons, le système de séparateurs complet est mobile dans la section transversale.

a_x (entraxe des séparateurs) [mm]
a_c (largeur utile du compartiment intérieur) [mm]
14 10	16 12	19 15	23 19	24 20	28 24	29 25	32 28	33 29	34 30	38 34	39 35
43 39	44 40	48 44	49 45	54 50	58 54	59 55	64 60	68 64	69 65	74 70	78 74
79 75	80 76	84 80	88 84	89 85	94 90	96 92	99 95	112 108

En cas d’utilisation de cloisons en plastique avec ax > 49 mm, un support central supplémentaire est nécessaire.

Exemple de commande

TS3

Système de séparateurs

Version

n_T

Compartiment

a_x

VR1

VR3

Cloison horizontales

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [n_T]. De plus, saisir également les compartiments [K] de gauche à droite, ainsi que les distances de montage [a_T/a_x] (vue du point mobile).

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1 – TS3) veuillez indiquer également les positions [par ex. VD23] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

Éléments de raccord universels UMB – plastique (standard)

Les éléments de raccord universels (UMB) en plastique peuvent être raccordés par le haut, par le bas ou par l’avant.

Couple de serrage recommandé :
27 Nm pour vis M8

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

U – Raccord universel

Exemple de commande

UMB

Pièce de raccord

Point de raccord

Type de raccord

Pièce de raccord

UMB

Point de raccord

Type de raccord

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
