UA1995

Pas de la chaîne
99,5 mm

Hauteur intérieure
80 mm

Largeurs intérieures
66 – 600 mm

Rayons de courbure
150 – 500 mm

Tous les pictogrammes

Types d’entretoises

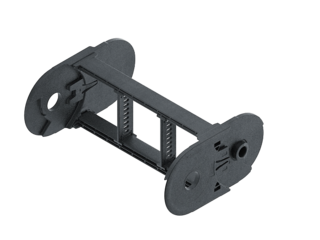

UA1995.020

Maillon non ouvrable

Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
Extérieur / intérieur : non ouvrable.

Plus d’informations

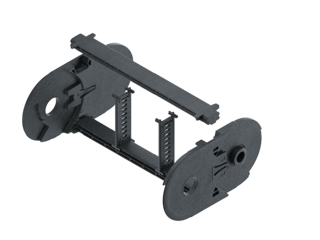

UA1995.030

Maillon avec entretoise ouvrable à l’extérieur

Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
Extérieur : s’ouvre par rotation.

Plus d’informations

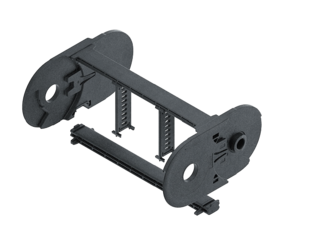

UA1995.040

Maillon avec entretoise ouvrable à l’intérieur

Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
Intérieur : s’ouvre par rotation.

Plus d’informations

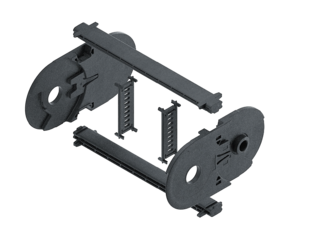

UA1995.070

Maillon avec entretoise ouvrable à l’extérieur et l’intérieur

Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
Extérieur / intérieur : s’ouvre par rotation.

Plus d’informations

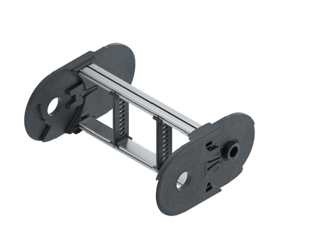

UA1995 RSH 020

Maillon non ouvrable

Barres profilées en aluminium pour charges légères à moyennes. Montage sans vis.
Extérieur / intérieur : non ouvrable.

Plus d’informations

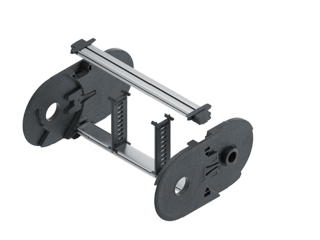

UA1995 RSH 030

Maillon avec entretoise ouvrable à l’extérieur

Barres profilées en aluminium pour charges légères à moyennes. Montage sans vis.
Extérieur : s’ouvre par rotation.

Plus d’informations

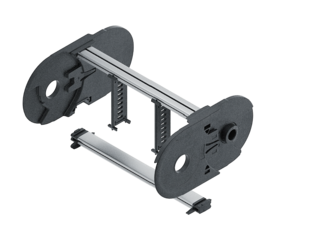

UA1995 RSH 040

Maillon avec entretoise ouvrable à l’intérieur

Barres profilées en aluminium pour charges légères à moyennes. Montage sans vis.
Intérieur : s’ouvre par rotation.

Plus d’informations

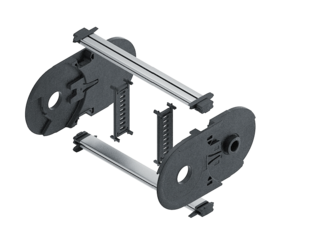

UA1995 RSH 070

Maillon avec entretoise ouvrable à l’extérieur et l’intérieur

Barres profilées en aluminium pour charges légères à moyennes. Montage sans vis.
Extérieur / intérieur : s’ouvre par rotation.

Plus d’informations

Dimensions de montage

Configuration autoportante

KR [mm]	H [mm]	H_z [mm]	L_B [mm]	U_B [mm]
150	410	440	680	250
210	530	560	860	310
250	610	640	990	350
300	710	740	1150	400
350	810	840	1300	450
400	910	940	1460	500
500	1110	1140	1770	600

Abaque des charges pour longueur autoportante en fonction de la charge additionnelle.

Pour les courses plus longues, une flèche de la chaîne porte-câbles est techniquement admissible au cas par cas.

Poids propre de la chaîne q_k = 3,85 kg/m pour B_i 196 mm. Avec une largeur intérieure différente, la charge additionnelle maximale change.

Vitesse
jusqu’à 10 m/s

Accélération
jusqu’à 25 m/s²

Course longue
jusqu’à 4,5 m

Charge additionnelle
jusqu’à 50 kg/m

Configuration replongeante

GO Module pour chaines replongeantes*

KR [mm]	H [mm]	GO-Modul RKR [mm]	L_B [mm]	U_B [mm]
150	330	400	1805	890
210	330	400	2180	1010
250	330	400	2390	1070
300	330	400	2690	1160
350	330	400	3090	1310
400	330	400	3490	1450
500	330	400	4280	1740

* uniquement type de construction 070

Vitesse
jusqu’à 8 m/s

Accélération
jusqu’à 20 m/s²

Course longue
jusqu’à 200 m

Charge additionnelle
jusqu’à 50 kg/m

La chaîne porte-câbles replongeante doit être guidée dans un chenal. Plus d'informations

Le GO module monté sur le point mobile est un ensemble de 5 maillons articulés dans les deux sens KR/RKR.

Pour une application replongeante, l’utilisation de patins de glissement est indispensable.
