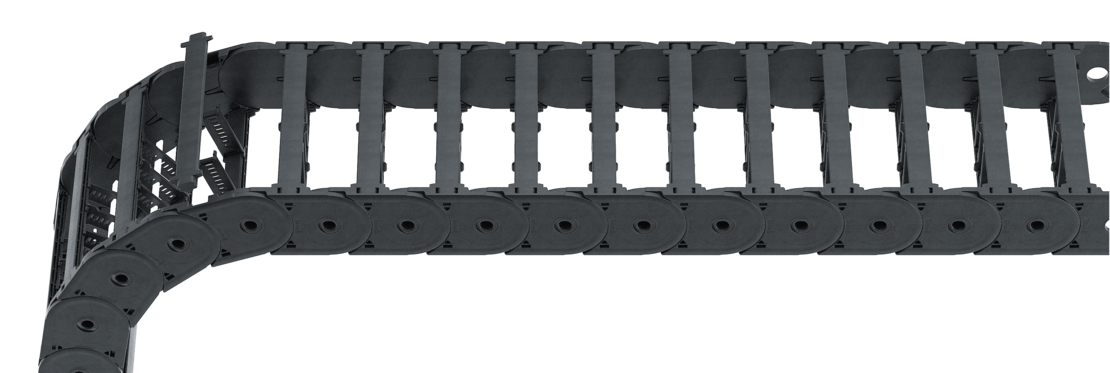

UA1995.030

Type d’entretoise 030 – avec entretoise démontable à l’extérieur


Propriétés

  • Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
  • Extérieur : s’ouvre par rotation.
test
Montage des entretoises tous les maillons de chaîne

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

Largeur intérieure
Bi de 85 – 250 mm

Dimensions

Dimensions
Informations importantes

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne
Longueur de la chaîne LK: LK ≈ LS/2 + LB
Longueur de la chaîne Lk arrondie au pas de la chaîne t
t
[mm]
hi
[mm]
hG
[mm]
hG'
[mm]
Bk
[mm]
BEF
[mm]
qk
[kg/m]
99,580110116,5Bi + 30Bi + 363,833 – 3,834
Bi
[mm]
85125138150180196225250
KR
[mm]
150210250300350400500
Exemple de commande
Code de commande

UA1995

030

150

210

3582

VS

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Les séparateurs sont montés en standard un maillon sur deux. Les séparateurs ou système de séparateurs complets (séparateurs avec cloison horizontale) sont mobiles transversalement (version A).

Pour les utilisations avec accélérations transversales et les utilisations latérales, les séparateurs sont disponibles avec des cames de blocage.
Les cames de blocage s’enclenchent dans les profilés d’arrêt des entretoises (version B).

Système de séparateurs TS0

sans cloison horizontale
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
ax Cran
[mm]
nT min
A101612
B1017,513,52,5

Nombre de séparateurs pour type de construction 020 selon Bi

Système de séparateurs TS0

Système de séparateurs TS1

avec cloison horizontale continue*
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
ax Cran
[mm]
nT min
A1016122
B1017,513,52,52

* sauf type de construction 020

Système de séparateurs TS1

Système de séparateurs TS3

avec cloison horizontale en plastique

En standard, le séparateur version A est utilisé comme séparation verticale dans la chaîne porte-câbles. Le système de séparateurs complet est mobile dans la section transversale.

Séparateur version A

Séparateur de bord

Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A8/4*14102

Nombre de séparateurs pour type de construction 020 selon Bi

* Pour séparateur de bord

Les séparateurs sont fixés par des cloisons, le système de séparateurs complet est mobile dans la section transversale.

Système de séparateurs TS3
Système de séparateurs TS3
ax (entraxe des séparateurs) [mm]
ac (largeur utile du compartiment intérieur) [mm]
14
10
16
12
19
15
23
19
24
20
28
24
29
25
32
28
33
29
34
30
38
34
39
35
43
39
44
40
48
44
49
45
54
50
58
54
59
55
64
60
68
64
69
65
74
70
78
74
79
75
80
76
84
80
88
84
89
85
94
90
96
92
99
95
112
108

En cas d’utilisation de cloisons en plastique avec ax > 49 mm, un support central supplémentaire est nécessaire.

Exemple de commande
Code de commande

TS3

A

3

K1

K4

34

38

VR1

VR3

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [nT]. De plus, saisir également les compartiments [K] de gauche à droite, ainsi que les distances de montage [aT/ax] (vue du point mobile).

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1 – TS3) veuillez indiquer également les positions [par ex. VD23] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

UA1995 End Connector UMB
UA1995 End Connector UMB
Informations importantes

Couple de serrage recommandé :
27 Nm pour vis M8

UA1995 End Connector UMB
Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

– Raccord universel

Exemple de commande
Code de commande

UMB

F

U

UMB

M

U

Pièce de raccord

UMB

UMB

Point de raccord

F

M

Type de raccord

U

U

Informations importantes

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
