MT0475 RMD 02

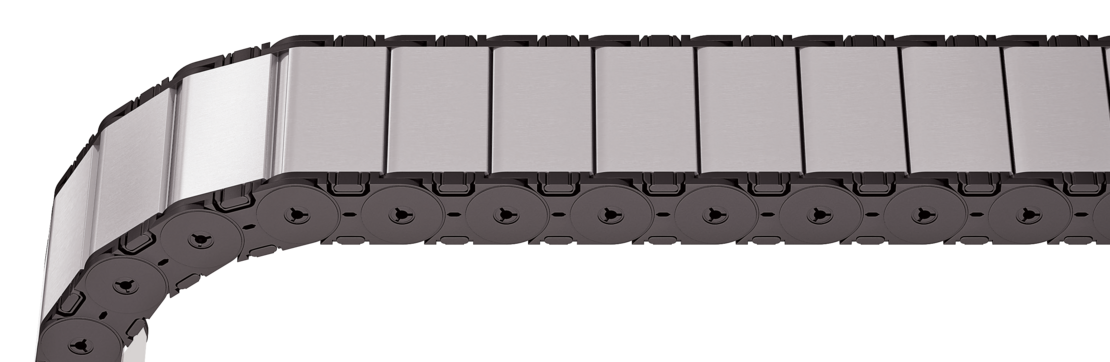

Coperchi in alluminio RMD 02 – Coperchio con giunto esterno raggio

Proprietà

Sistema di coperchi in alluminio con giunto per carichi medi e contenuti. Assemblaggio senza viti.
Larghezze individuali con incremento di 1 mm.
Esterno: coperchio apribile da entrambi i lati.
Interno: coperchio asportabile con rotazione di 90°.

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 33 – 180 mm con 1 mm di incremento in larghezza

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	h_G' [mm]	B_i [mm] ^*	B_k [mm]	B_EF [mm]	q_k [kg/m]
47,5	26	39	41,5	33 – 180	B_i + 17	B_i + 17	1,40 – 4,92

^* con passo 1 in mm

KR [mm]
75	100	130	160	200	250	300

Esempio d'ordine

MT0475

Serie Tipo

128

B_i [mm]

RMD 02

Variante del traversino

100

KR [mm]

1425

L_k [mm]

Montaggio traversini

Suddivisione interna

Sistema di separatori

I separatori vengono montati standard ogni 2 maglie.

I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno
della sezione (Versione A).

Sistema di separatori TS0

senza divisori orizzontali

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	6	7,8	5	–

I separatori sono mobili all’interno della sezione.

Sistema di separatori TS1

con suddivisione orizzontale continua

Vers.	a_{T min} [mm]	a_{T max} [mm]	a_{x min} [mm]	a_{c min} [mm]	n_{T min}
A	6	20	7,8	5	2

I separatori sono mobili all’interno della sezione.

Esempio d'ordine

TS1

Sistema di separatori

Versione

n_T

VD1

VD3

Suddivisione

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [n_T].

In caso di suddivisioni orizzontali (TS1) indicare anche la variante di posizionamento [esempio VD1] partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di montaggio dei componenti.

Raccordi terminali

Raccordi terminali – poliammide/acciaio (con fermacavo)

Mezze maglie terminali in poliammide, angolari in acciaio con fermacavo in alluminio fissato con viti. Le varianti di raccordo al punto fisso e al punto mobile possono essere combinate e, se necessario, modificate in seguito.

B_i [mm]	X [mm]	n_z
40	17,5	3
56	21,5	4
80	17,5	6
104	19	8
128	19,5	9
152	17,5	11
192	18,5	14

Altre larghezze disponibili senza fermacavo.

MT0475 End connector - plastic/steel (with strain relief)

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno

Superficie di fissaggio

I – Superficie interna

Esempio d'ordine

Poliamm./Acciaio

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Poliamm./Acciaio

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordi terminali – poliammide/acciaio

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno
F – Angolare frontale

Superficie di fissaggio

I – Superficie interna
A – Superficie esterna

Esempio d'ordine

Poliamm./Acciaio

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Poliamm./Acciaio

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
