KABELSCHLEPP

MT series

Variable, closed cable carrier with extensive range of accessories

  1. Aluminum cover available in 1 mm width sections
  2. Plastic cover available in 8 or 16 mm width sections
  3. Can be opened quickly on the inside and the outside for cable laying
  4. Locking bolts
  5. Replaceable glide shoes
  6. Universal end connectors (UMB)
  7. C-rail for strain relief elements
  8. Strain relief elements

Vlastnosti

  • Encapsulated, dirt-resistant stroke system
  • Stable side bands through robust link plate design
  • Easy assembly of side bands through bars with easy-to-assemble locking bolts
  • Long service life due to minimized hinge wear owing to the “life extending 2 disc principle”
  • Large selection of vertical and horizontal stay systems and separation options for your cables
  • Versions with aluminum cover system available in 1 mm width sections up to 800 mm inner width
  • Versions with plastic cover system available in 8 or 16 mm width sections
Svetlá šírka (B<sub>i</sub>) v 1 mm šírka mriežky
Svetlá šírka (B<sub>i</sub>) v 8 mm šírka mriežky
Svetlá šírka (B<sub>i</sub>) v 16 mm šírka mriežky
Dlhý pojazd
Veľké dodatočné zaťaženie
otvárateľné zvnútra / zvonka
zakrytovaný nosič energie
posúvateľné priečky
polohovateľné priečky
výškové delenie možné
Všetky piktogramy
MT series Features 1

Minimized hinge wear owing to the “life extending 2 disc principle”

MT series Features 2

Sturdy link plate design, encapsulated stroke system

MT series Features 3

Easy to assemble through locking bolts

MT series Features 4

Replaceable glide shoes for long service life for gliding applications

Typové rady

Dlaždicový pohľadZobrazený zoznam

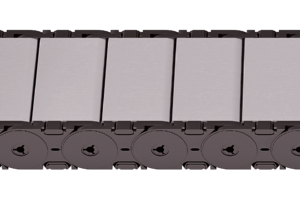

MT series MT0475

MT0475

Svetlá výška [hi]:
26 mm
Svetlé šírky [Bi]:
24 – 280 mm
Delenie [t]:
47,5 mm
Ohyb [KR]:
75 – 300 mm
viac detailov

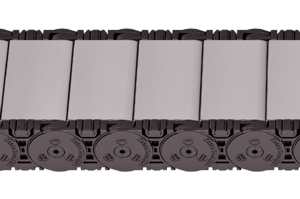

MT series MT0650

MT0650

Svetlá výška [hi]:
38,5 mm
Svetlé šírky [Bi]:
50 – 500 mm
Delenie [t]:
65 mm
Ohyb [KR]:
95 – 350 mm
viac detailov
MT series MT0950

MT0950

Svetlá výška [hi]:
54,5 mm
Svetlé šírky [Bi]:
77 – 600 mm
Delenie [t]:
95 mm
Ohyb [KR]:
140 – 380 mm
viac detailov

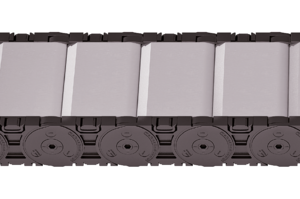

MT series MT1250

MT1250

Svetlá výška [hi]:
68,5 mm
Svetlé šírky [Bi]:
103 – 800 mm
Delenie [t]:
125 mm
Ohyb [KR]:
220 – 500 mm
viac detailov
MT series MT1300

MT1300

Svetlá výška [hi]:
87 mm
Svetlé šírky [Bi]:
100 – 800 mm
Delenie [t]:
130 mm
Ohyb [KR]:
240 – 500 mm
viac detailov
Typové rady
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
MT0475 26 24 – 280 47,5 75 – 300
MT0650 38,5 50 – 500 65 95 – 350
MT0950 54,5 77 – 600 95 140 – 380
MT1250 68,5 103 – 800 125 220 – 500
MT1300 87 100 – 800 130 240 – 500

Downloads

PDF
MT series – Variable, closed cable carrier with extensive range of accessories
