Série MT

Chaîne porte-câbles fermée variable avec nombreux accessoires

  1. Capot aluminium disponible avec largeur de cran de 1 mm
  2. Couvercle en plastique disponible en largeur de cran de 8 ou 16 mm
  3. Facile à ouvrir à l’intérieur et à l’extérieur pour pose des câbles
  4. Axe de verrouillage
  5. Patins amovibles
  6. Pièces de raccord universelles (UMB)
  7. Rails C pour éléments de serre-câbles
  8. Pièces serre-câbles

Propriétés

  • Butées robustes fermées insensibles à la poussière
  • Bandes latérales stables grâce à une construction des brides robuste
  • Assemblage simple des bandes latérales par des brides avec axes de verrouillage faciles à monter
  • Durée de vie élevée en raison d’une usure minimisée des articulations par un principe de couvercle
  • Grand choix de systèmes d’entretoises verticaux et horizontaux et possibilités de séparation pour vos câbles
  • Versions avec systèmes de capots en aluminium en largeur de cran de 1 mm disponible avec une largeur intérieure de jusqu’à 800 mm
  • Modèles avec système de couvercle en plastique disponible en largeur de cran de 8 et 16 mm
Largeur intérieure (B<sub>i</sub>) en largeur de cran de 1 mm
Largeur intérieure (B<sub>i</sub>) en largeur de cran de 8 mm
Largeur intérieure (B<sub>i</sub>) en largeur de cran de 16 mm
Course longue
Charge additionnelle élevée
Ouverture de l‘intérieur / de l‘extérieur
Chaîne porte-câble couverte
Séparateurs mobiles
Séparateurs fixables
Cloison horizontale possible
Tous les pictogrammes
MT series Features 1

Usure réduite des articulations grâce à un principe de couvercle

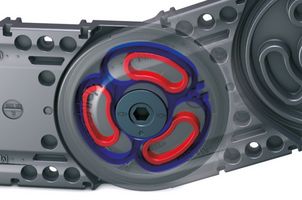

MT series Features 2

Construction stable des brides, système de butée encapsulé

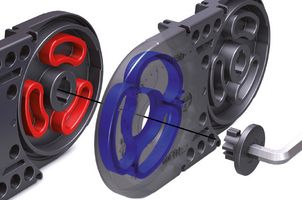

MT series Features 3

Montage facile grâce à des axes de verrouillage

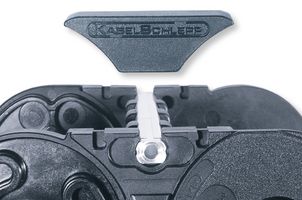

MT series Features 4

Patins remplaçables pour une longue durée de vie dans les utilisations replongeantes

Types

Vue de la tuileVue de liste
MT series MT0475

MT0475

Hauteur intérieure [hi]:
26 mm
Largeurs intérieures [Bi]:
24 – 280 mm
Pas de la chaîne [t]:
47,5 mm
Courbure [KR]:
75 – 300 mm
Plus d’informations
MT series MT0650

MT0650

Hauteur intérieure [hi]:
38,5 mm
Largeurs intérieures [Bi]:
50 – 500 mm
Pas de la chaîne [t]:
65 mm
Courbure [KR]:
95 – 350 mm
Plus d’informations
MT series MT0950

MT0950

Hauteur intérieure [hi]:
54,5 mm
Largeurs intérieures [Bi]:
77 – 600 mm
Pas de la chaîne [t]:
95 mm
Courbure [KR]:
140 – 380 mm
Plus d’informations
MT series MT1250

MT1250

Hauteur intérieure [hi]:
68,5 mm
Largeurs intérieures [Bi]:
103 – 800 mm
Pas de la chaîne [t]:
125 mm
Courbure [KR]:
220 – 500 mm
Plus d’informations
MT series MT1300

MT1300

Hauteur intérieure [hi]:
87 mm
Largeurs intérieures [Bi]:
100 – 800 mm
Pas de la chaîne [t]:
130 mm
Courbure [KR]:
240 – 500 mm
Plus d’informations
Type
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
MT0475 26 24 – 280 47,5 75 – 300
MT0650 38,5 50 – 500 65 95 – 350
MT0950 54,5 77 – 600 95 140 – 380
MT1250 68,5 103 – 800 125 220 – 500
MT1300 87 100 – 800 130 240 – 500

Téléchargements

PDF
Série MT – Chaîne porte-câbles capotée avec nombreux accessoires
