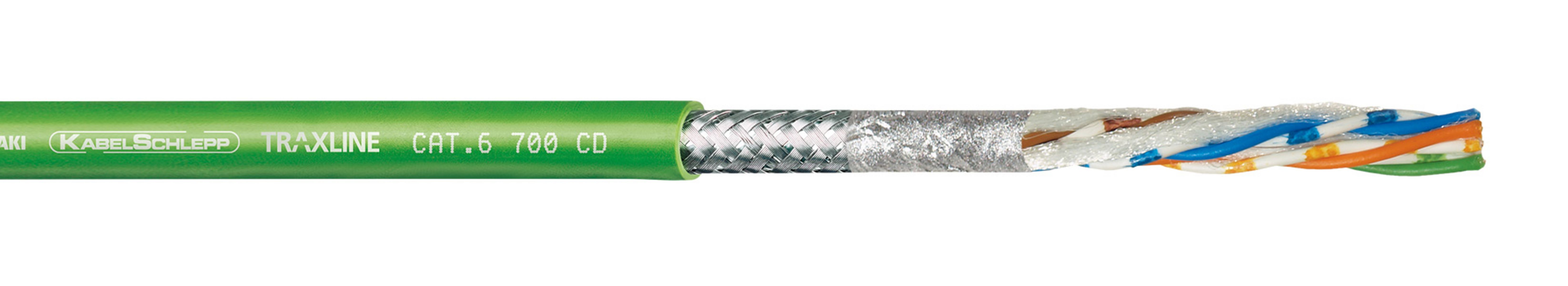

CAT.6 700 CD

Informations générales

For Ethernet applications in line with Category 6
Pair twisted cores reducing common mode intefereces
Double shielded for very good cover from electric or magnetic fields
Outer jacket pressure extruded and high abrasion resistant

Normes et standards

Résistant à l'huile
Résistant aux UV
Résistant au pétrole
Sans halogène
Sans CFC
REACH/ROHS II
Retardateur de flamme

Jusqu'à 7 Millions cycle de mouvement!

Jusqu'à200 mde course !

Design

Classe en échelle:

Class 6

Isolation du noyau:

PP/9Y

Codage couleur des fils:

wt-bl, bl, wt-or, or, wt-gn, gn, wt-br, br

Bouclier:

Double shielded

Couleur du pelage:

Green

Gaine extérieure:

PUR

Caractéristiques techniques

Plage de température pendant le déplacement:

-30 °C jusqu’à 70 °C

Rayon de courbure minimal pendant le déplacement:

KR_min = 7.5 x ∅

V_max non pris en charge:

5 m/s

V_max glisser:

5 m/s

A_max non pris en charge:

3 m/s²

A_max glisser:

10 m/s²

Résistance d'isolement:

> 10 MΩ x km

Tension nominale:

selon VDE 0.125 kV

Sélection du type

Nombre de conducteurs x section nominale	Art.-Nr.	max. ∅ mm	Poids du câble kg/m	Indice cuivre kg/m	Fiche technique
((4x2xAWG 26))	45684	8	0,065	0,034	Afficher

Autres types de câbles sur demande
