Applications de tournage, fraisage, perçage et sciage

Systèmes de convoyage pour dispositif d’usinage à sec et sous arrosage sur des machines-outils.

Selon l’application, les convoyeurs à bande charnière ou à raclettes sont le bon choix. Les convoyeurs à bande charnière sont essentiellement utilisés pour les copeaux filants ou les copeaux longs. Les convoyeurs à raclettes sont surtout utilisés pour les copeaux courts et de petite taille.

Choix en fonction de l’application

Valeurs de référence pour présélection
Type de convoyeurConvoyeurs à bande articuléeConvoyeurs à bande racleuse
SRF 040SRF 063SRF 100SRF 150KRF 040KRF 063KRF 100
Type de copeaux Copeaux filants/grands copeaux, amas de copeaux Copeaux filants/grands copeaux, amas de copeaux Copeaux filants/grands copeaux, amas de copeaux Copeaux filants/grands copeaux, amas de copeaux Copeaux brisés, courts jusqu’à 50 mm Copeaux brisés, courts jusqu’à 50 mm Copeaux brisés, courts jusqu’à 50 mm
Longueur 1 – 10 m 1 – 60 m 1,5 – 100 m 1,5 – 100 m 1 – 10 m 1 – 60 m 1,5 – 100 m
Volume de transport Valeur approximative 1.5 m3/h Valeur approximative 7.5 m3/h Valeur approximative 15 m3/h Valeur approximative 26 m3/h Valeur approximative 0.4 m3/h Valeur approximative 1.3 m3/h Valeur approximative 3.4 m3/h

Vitesse du convoyeur

1 – 6 m/min 1.2 – 10 m/min 2.2 – 12 m/min 3 – 12 m/min 1 – 6 m/min 1.2 – 10 m/min 2.2 – 12 m/min
Largeur de la bande 100 – 600 mm 150 – 2100 mm 150 – 2100 mm 300 – 2100 mm 100 – 600 mm 150 – 1000 mm 150 – 1000 mm

Spécifications différentes sur demande

Exemples d’applications
Turning, milling, drilling and sawing applications Sample 1

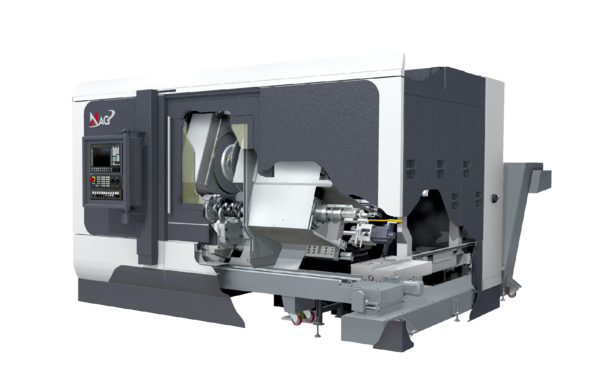

Une combinaison de convoyeur longitudinal et transversal élimine les copeaux sur la machine d’usinage à vilebrequin de MAG IAS.

Turning, milling, drilling and sawing applications Sample 2

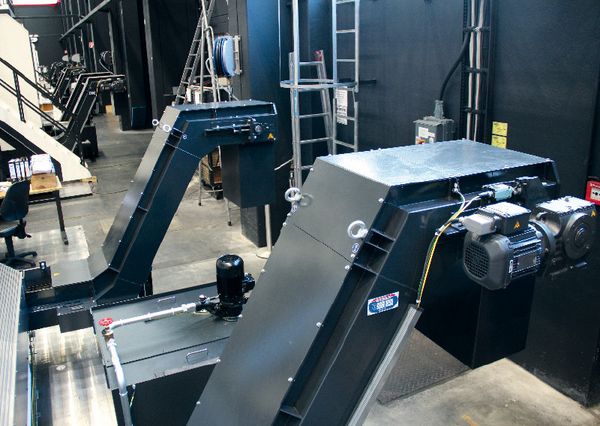

Construction modulaire, application en série.

Turning, milling, drilling and sawing applications Sample 3

Élimination des copeaux dans conteneur à copeaux.
