Feuillards

Protection continue et abordable des copeaux et autres influences extérieures

Des feuillards en acier à ressort anticorrosion et résistant aux acides peuvent être fournis pour protéger les câbles des étincelles, de la chaleur rayonnante et des petits copeaux.

  • Variante de feuillard abordable pour version à demi-entretoise
  • Largeur de feuillard maximale 1000 mm
Guidage du feuillard :

Par le support de feuillard sur le côté intérieur de la bande de chaîne

Fixation du feuillard :

Intérieur : par support de feuillard sur les cornières d’assemblage
Extérieur : avec les vis de fixation des cornières d’assemblage

Guidage du feuillard :

Par le support de feuillard sur le côté intérieur de la bande de chaîne

Fixation du feuillard :

Intérieur : par support de feuillard sur les cornières d’assemblage
Extérieur : avec les vis de fixation des cornières d’assemblage

Tableau des mesures
TypeSteel band length [mm] Steel band width [mm]
Outer steel bandInner steel band
S/SX 0650Lk + 280Lk + 130Bk – 22
S/SX 0950Lk + 360Lk + 150Bk – 27
S/SX 1250Lk + 470Lk + 170Bk – 34
S/SX 1800Lk + 640Lk + 200Bk – 40
S/SX 2500Lk + 945Lk + 255Bk – 46

Feuillards pour les autres séries sur demande !

Steel band cover Holder sidebands

Support de feuillard sur les bandes latérales.

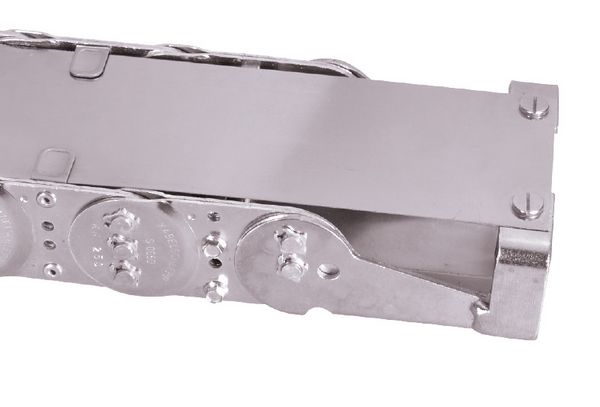

Steel band cover Connection corner 1

Fixation sur fin de chaîne avec cornière d’assemblage spéciale.

Steel band cover Connection corner 2
