Systèmes de racleurs de glissières

Pour la protection des glissières sur les machines-outils.

Racleur de glissières série BA et BAS

Les racleurs de cette série sont dotés d’une lèvre amovible et garantissent une stabilité de forme ainsi qu’une résistance mécanique élevée. Ils sont fabriqués aux formes de la glissière selon vos indications et sont également disponible sous forme de barres.

Way wiper systems Sample 1
Way wiper systems Sample 2

Propriétés

  • Plage de température -40 °C à 100 °C
  • Matériau du support : aluminium
  • Matériau de la lèvre du racleur : polyuréthane
  • Résistant aux substances alcalines, aux acides aminés, à l’essence et à l’hydrolyse, ainsi qu’à l’oxygène, à l’ozone et aux rayons UV
  • En grande partie résistant aux huiles, aux graisses, aux lessives et à l’eau
  • Précontrainte env. 2 mm
  • Lèvre de racleur amovible
  • Longueur standard de la barre : 1000 mm
Série BA
Way wiper systems Type BA

Les racleurs de glissières de cette série sont essentiellement utilisés dans des espaces restreints ou aux endroits où les racleurs sont protégés par un protecteur télescopique, un soufflet ou un tapis articulé, ou si peu de copeaux sont projetés.

Les racleurs de glissières de cette série sont essentiellement utilisés dans des espaces restreints ou aux endroits où les racleurs sont protégés par un protecteur télescopique, un soufflet ou un tapis articulé, ou si peu de copeaux sont projetés.

Way wiper systems Type BA
Série BAS
Way wiper systems Type BAS

Avec cette série, les supports en aluminium sont fabriqués avec une protection pour la lèvre du racleur. Ils sont surtout utilisés pour les copeaux projetés directement (sauf pour copeaux chauds).

Avec cette série, les supports en aluminium sont fabriqués avec une protection pour la lèvre du racleur. Ils sont surtout utilisés pour les copeaux projetés directement (sauf pour copeaux chauds).

Way wiper systems Type BAS
Série BASN
Way wiper systems Type BASN

Avec cette série, la lèvre du racleur dispose d’un ergot support supplémentaire, ce qui augmente la pression de contact de la lèvre sur la glissière.

Avec cette série, la lèvre du racleur dispose d’un ergot support supplémentaire, ce qui augmente la pression de contact de la lèvre sur la glissière.

Way wiper systems Type BASN

Caractéristiques principales

  • Interchangeabilité avec tous les produits sur le marché.
  • Adaptabilité parfaite.
  • Il n’est pas nécessaire d’utiliser des vis noyées.
  • Lèvre de raclage facile à remplacer.
  • Adhérence parfaite de l’arrière du racleur.
  • Fabrication spéciale adaptée au client.
Pré-racleur pour protection de glissière
Way wiper systems pre-wiper

Pour protéger la lèvre du racleur des copeaux chauds et pour débarrasser la glissière des salissures grossières et incrustées, le racleur doit être doté d’un

Le pré-racleur et la barre de serrage en métal léger correspondant sont posés avec les vis de fixation du racleur sur le support de la machine.

Pour les racleurs de glissières rectilignes avec gabarit de perçage correspondant (distance des trous ≤ 80 mm), la barre de serrage n’est pas nécessaire.

Pour protéger la lèvre du racleur des copeaux chauds et pour débarrasser la glissière des salissures grossières et incrustées, le racleur doit être doté d’un

Le pré-racleur et la barre de serrage en métal léger correspondant sont posés avec les vis de fixation du racleur sur le support de la machine.

Pour les racleurs de glissières rectilignes avec gabarit de perçage correspondant (distance des trous ≤ 80 mm), la barre de serrage n’est pas nécessaire.

Way wiper systems pre-wiper

Dimensions

Types BA/BAS
TypeA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Longueur du profilé
[mm]
BA 187,54,517,53,51000
BA 257,54,523,53,51000
BAS 1810717,53,51000
BAS 2510723,53,51000
BAS 4010739,53,51000
BASN 1810717,53,51000
BASN 2510723,53,51000
BASN 4010739,53,51000
Way wiper systems Dimensions Type BA / Type BAS

Racleur de glissière BA 65

Racleur de glissière BA 65 – barre

Les racleurs de cette série sont compacts et se distinguent par leur forme et leur précision élevées. La fabrication est effectuée dans des moules, ce qui permet de garantir une reproductibilité élevée.

Propriétés

  • Résistance aux températures – 40 °C à + 100 °C, brièvement jusqu’à 140 °C
  • Matériau pour élément de support : acier
  • Matériau de la lèvre du racleur : caoutchouc synthétique résistant à l’abrasion (NBR)
  • Résistant aux huiles, graisses, acides et bases ordinaires
  • Résistant aux micro-organismes
Type BA 65
TypeA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Prétension*
[mm]
Longueur du profilé
[mm]
BA 65-146,514811500
BA 65-186,5181211500
BA 65-226,5221502500
BA 65-256,525181,51500

* Précontrainte recommandée
** Mesure sans précontrainte

Way wiper systems Dimensions Type BA bar material
Way wiper systems Type BA 65-14

Type BA 65-14

Way wiper systems Type BA 65-18

Type BA 65-18

Way wiper systems Type BA 65-22

Type BA 65-22

Way wiper systems Type BA 65-25

Type BA 65-25

Racleur de glissière BA 115

Racleur de glissière BA 115 – barre

Racleur très flexible avec une précontrainte de max. 4 mm. La fabrication est effectuée dans des moules et garantit ainsi une reproductibilité élevée.

Propriétés

  • Résistance aux températures – 40 °C à + 100 °C, brièvement jusqu’à 140 °C
  • Matériau pour élément de support : acier
  • Matériau de la lèvre du racleur : caoutchouc synthétique résistant à l’abrasion (NBR)
  • Résistant aux huiles, graisses, acides et bases ordinaires
  • Résistant aux micro-organismes
Type BA 115
TypeA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Prétension*
[mm]
Longueur du profilé
[mm]
BA 115-3011,53015154500

* Précontrainte recommandée

Way wiper systems Dimensions Type BA 115

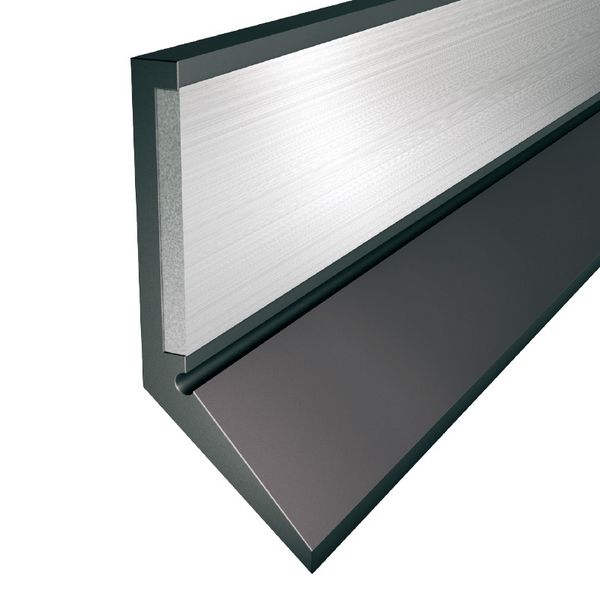

Way wiper systems Type BA 115-30

Type BA 115-30

Racleur de bande BA 65 VARIO

L’alternative abordable aux racleurs moulés – même pour de petites quantités. Nous fabriquons à la demande selon vos indications – sur mesure en fonction de votre application. Les racleurs de bandes BA 65 VARIO sont au choix disponibles en tant que racleurs complets ou en tant que lèvre de racleur sous forme de barre pour votre propre fabrication.

Way wiper systems Type BA Vario Overview

Les dénommés « racleurs moulés » sont des racleurs dans lesquels un caoutchouc néoprène est vulcanisé sur un profil de support en acier. Des moules à injection spécialement fabriqués sont utilisés. Des quantités plus importantes sont nécessaires, car les coûts de l’outillage baissent en fonction du nombre de pièces à produire.

Avec le système de racleur BA 65 VARIO, aucune outil spécial n’est nécessaire : Un profil préfabriqué en caoutchouc synthétique est découpé en conséquence. Le profil du support – d’habitude en métal – peut être fabriqué sur une machine à laser ou une grignoteuse.

Ainsi, la fabrication de petites quantités reste également abordable.

Propriétés

  • Résistance aux températures – 40 °C à + 100 °C, brièvement jusqu’à 140 °C
  • Matériau pour élément de support : Acier, acier spécial
  • Matériau de la lèvre du racleur : caoutchouc synthétique résistant à l’abrasion (NBR)
  • Résistant aux huiles, graisses, acides et bases ordinaires
  • Précontrainte de la lèvre du racleur : max. 1 mm
  • Résistant aux micro-organismes
Type BA 65 VARIO
TypeA
[mm]
B**
[mm]
C
[mm]
D
[mm]
Prétension*
[mm]
Longueur du profilé
[mm]
BA 65-14 VARIO6,514811500
BA 65-18 VARIO6,5181211500
BA 65-25 VARIO6,525181,51500

* Précontrainte recommandée
** Mesure sans précontrainte

Way wiper systems Dimensions Type BA bar material
Way wiper systems Type BA 65-14 Vario

Type BA 65-14 VARIO

Way wiper systems Type BA 65-18 Vario

Type BA 65-18 VARIO

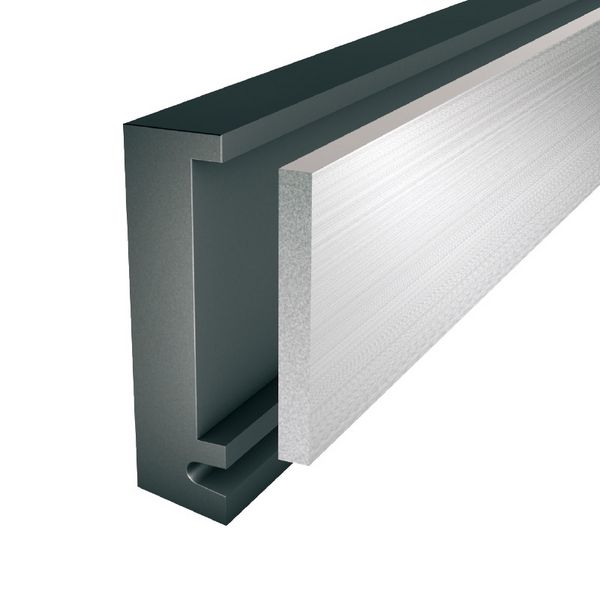

Way wiper systems Type BA 65-25 Vario

Type BA 65-25 VARIO

Possibilités de livraison
Way wiper systems delivery construction set individual parts

1. Kit de pièces individuelles
Le matériau du support et les lèvres du racleur sont fabriqués selon vos indications et assemblés en kit.

Way wiper systems delivery ready to install

2. Système de racleur prêt à monter
All parts are supplied affixed to the support profile.

Way wiper systems delivery seperate wiper lip

3. Lèvre de racleur à part
Si vous pouvez fabriquer les tôles de support nécessaires, vous pouvez nous commander la lèvre de racleur seule. La longueur de livraison est de 500 mm.

1. Kit de pièces individuelles
Le matériau du support et les lèvres du racleur sont fabriqués selon vos indications et assemblés en kit.

Way wiper systems delivery construction set individual parts

2. Système de racleur prêt à monter
All parts are supplied affixed to the support profile.

Way wiper systems delivery ready to install

3. Lèvre de racleur à part
Si vous pouvez fabriquer les tôles de support nécessaires, vous pouvez nous commander la lèvre de racleur seule. La longueur de livraison est de 500 mm.

Way wiper systems delivery seperate wiper lip
Racleur pour protecteurs télescopiques

Les racleurs sur les protecteurs télescopiques préservent la propreté des éléments rétractables et empêchent la pénétration de salissures et de copeaux.

Racleurs soudés et rivetés

Avec ces types, le profil du support est soudé par point ou riveté sur les éléments rétractables.

Way wiper systems Type MA 8 / MA 12 (1)
Type MA 8 / MA 12

Ces racleurs se composent d’un profil NBR vulcanisé sur une barre en acier.

Distance nécessaire calculée des tôles protectrices 2,5 à 3,5 mm.

Way wiper systems Type MA 8 / MA 12 (2)
Way wiper systems Type MA 8S / MA 12S (1)
Type MA 8S / MA 12S

Les racleurs MA 8S et MA 12S sont protégés des copeaux chauds par une barre de protection.

Distance nécessaire calculée des tôles protectrices 3,5 à 4 mm.

Way wiper systems Type MA 12.1 / MA 18 (1)
Type MA 12.1 / MA 18

Un profil en tôle d’acier spécialement laminée est soudé par point sur les éléments rétractables et une lèvre de racleur en PUR y est préssée.

Distance nécessaire calculée des tôles protectrices 3,5 à 5,5 mm.

Le profil de support du MA 18 est en aluminium et peut être vissé ou riveté. De plus, il est possible de placer un patin amortisseur.

Way wiper systems Type MA 12.1 / MA 18 (2)
Way wiper systems Type VA 12 / VA 17G (1)
Type VA 12 / VA 17G

Racleurs amovibles avec lèvre en PU
Cette génération de racleurs peut être directement remplacée sur la machine, sans démontage du protecteur télescopique.

Les lèvres du racleur sont dotées de bonnes propriétés de glissement et peuvent être utilisées avec une présence limitée de lubrifiant, par ex. sur les machines-outils.

Des fermetures rotatives fixent le racleur sur la tôle protectrice. Le système de racleur est verrouillé ou déverrouillé par une rotation des fermetures rotatives à 90º. Le système est ainsi facile à remplacer et à changer.

Distance nécessaire calculée des tôles protectrices : 4 mm (VA 12 G) ou 6 mm (VA 17 G).

Way wiper systems Type VA 12 / VA 17G (2)
Type MA 8 / MA 12

Ces racleurs se composent d’un profil NBR vulcanisé sur une barre en acier.

Distance nécessaire calculée des tôles protectrices 2,5 à 3,5 mm.

Way wiper systems Type MA 8 / MA 12 (1)
Way wiper systems Type MA 8 / MA 12 (2)
Type MA 8S / MA 12S

Les racleurs MA 8S et MA 12S sont protégés des copeaux chauds par une barre de protection.

Distance nécessaire calculée des tôles protectrices 3,5 à 4 mm.

Way wiper systems Type MA 8S / MA 12S (1)
Type MA 12.1 / MA 18

Un profil en tôle d’acier spécialement laminée est soudé par point sur les éléments rétractables et une lèvre de racleur en PUR y est préssée.

Distance nécessaire calculée des tôles protectrices 3,5 à 5,5 mm.

Le profil de support du MA 18 est en aluminium et peut être vissé ou riveté. De plus, il est possible de placer un patin amortisseur.

Way wiper systems Type MA 12.1 / MA 18 (1)
Way wiper systems Type MA 12.1 / MA 18 (2)
Type VA 12 / VA 17G

Racleurs amovibles avec lèvre en PU
Cette génération de racleurs peut être directement remplacée sur la machine, sans démontage du protecteur télescopique.

Les lèvres du racleur sont dotées de bonnes propriétés de glissement et peuvent être utilisées avec une présence limitée de lubrifiant, par ex. sur les machines-outils.

Des fermetures rotatives fixent le racleur sur la tôle protectrice. Le système de racleur est verrouillé ou déverrouillé par une rotation des fermetures rotatives à 90º. Le système est ainsi facile à remplacer et à changer.

Distance nécessaire calculée des tôles protectrices : 4 mm (VA 12 G) ou 6 mm (VA 17 G).

Way wiper systems Type VA 12 / VA 17G (1)
Way wiper systems Type VA 12 / VA 17G (2)

Racleur de glissière disponible à la commande

Type BA/BAS
TypeLongueur du profilé
[mm]
Numéro d'articleNombre d'articles dans l'emballage
BA 18 complet1000CPWB17910010
BA 18/25 Lèvre1000CPWB10770020
BA 25 complet1000CPWB17914010
BAS 18 complet1000CPWB17912010
BAS 18 Pré-racleur en acier500CPWB17851510
BAS 18 Pré-racleur laiton500CPWB17851010
BAS 18 Listeau de serrage1000CPWB1791915
BAS 18 Lèvre1000CPWB10771020
BAS 25 complet1000CPWB17916010
BAS 25 Pré-racleur en acier500CPWB17853110
BAS 25 Pré-racleur laiton500CPWB17851110
BAS 25 Listeau de serrage1000CPWB1791945
BAS 25 Lèvre1000CPWB10771020
BASN 18 complet1000CPWB1791365
BASN 25 complet1000CPWB1791765
BASN 40 complet1000CPWB1791855
BASN 18/25/40 Lèvre1000CPWB10771420
Type BA 65
TypeLongueur du profilé
[mm]
Numéro d'articleNombre d'articles dans l'emballage
BA 65-14500CPWB17900410
BA 65-18500CPWB17900510
BA 65-22500CPWB17900610
BA 65-25500CPWB17900710
BA 115-30500CPWB17900810
BA 65-14 Lèvre500CPWB17900010
BA 65-18 Lèvre500CPWB17900110
BA 65-22 Lèvre500CPWB17900210
BA 65-25 Lèvre500CPWB17900310
Type MA/VA
TypeLongueur du profilé
[mm]
Numéro d'articleNombre d'articles dans l'emballage
MA 8 complet500CPWB1792015
MA 8 Barre de protection500CPWB17809020
MA 12 complet500CPWB1792115
MA 12 Barre de protection500CPWB17810010
MA 12.1 Lèvre1000CPWB17921220
MA 12.1 Profil de retenue1500CPWB10392110
MA 18 Lèvre1000CPWB17921220
MA 18 Profil de retenue1500CPWB10391510
VA 17 Lèvre1000CPWB17793210
VA 17 Profil de retenue1500CPWB17793110
VA 12 Lèvre1000CPWB17793520
VA 12 Profil de retenue1500CPWB17793410
