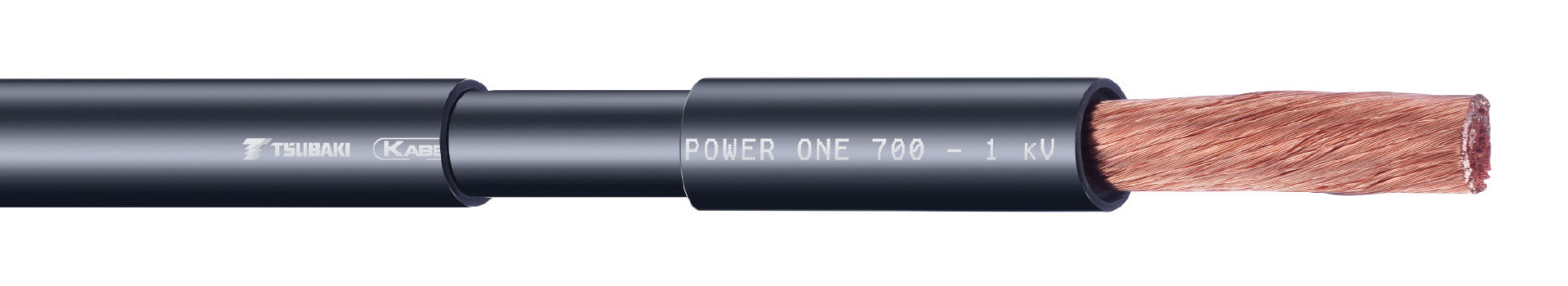

TRAXLINE® POWER ONE 700 1 kV

Unshielded continuous bending hi-flex PUR single-core cables

Informations générales

Power supply for electrical applications and drives
Transmission of large electrical currents
For small bending radii and long travel distance
Outer jacket pressure extruded and high abrasion resistant

Normes et standards

Résistant à l'huile
Résistant aux UV
Résistant au pétrole
Sans halogène
Sans CFC
REACH/ROHS II
Retardateur de flamme

Jusqu'à 7 Millions cycle de mouvement!

Jusqu'à500 mde course !

Design

Classe en échelle:

Class 6

Isolation du noyau:

PP/9Y

Codage couleur des fils:

Black

Bouclier:

Unshielded

Couleur du pelage:

Black

Gaine extérieure:

PUR

Caractéristiques techniques

Plage de température pendant le déplacement:

-35 °C jusqu’à 90 °C
(-35 °C jusqu’à 80 °C UL)

Rayon de courbure minimal pendant le déplacement:

KR_min = 7.5 x ∅

V_max non pris en charge:

20 m/s

V_max glisser:

5 m/s

A_max non pris en charge:

50 m/s²

A_max glisser:

50 m/s²

Résistance d'isolement:

> 0.1 MΩ x km

Tension nominale:

selon VDE 0.60/1.0 kV
selon UL 1 kV

Sélection du type

Nombre de conducteurs x section nominale	Art.-Nr.	max. ∅ mm	Poids du câble kg/m	Indice cuivre kg/m	Fiche technique
1x0.25²	45575	4,1	0,017	0,002	Afficher
1x0.34²	45576	4,2	0,019	0,003	Afficher
1x0.5²	45577	4,3	0,021	0,005	Afficher
1x0.75²	45578	4,7	0,026	0,007	Afficher
1x1²	45579	4,9	0,029	0,01	Afficher
1x1.5²	45580	5,6	0,039	0,014	Afficher
1x2.5²	45581	6,2	0,053	0,025	Afficher
1x4²	45582	6,8	0,072	0,04	Afficher
1x6²	45583	7,4	0,094	0,06	Afficher
1x10²	45584	8,6	0,142	0,1	Afficher
1x16²	45585	9,7	0,204	0,154	Afficher
1x25²	45586	11,3	0,298	0,24	Afficher
1x35²	45587	12,7	0,397	0,35	Afficher
1x50²	45588	15	0,571	0,5	Afficher
1x70²	45589	17	0,785	0,7	Afficher
1x95²	45590	19,5	1,029	0,95	Afficher
1x120²	45591	21,4	1,285	1,2	Afficher
1x150²	45592	24,2	1,572	1,5	Afficher
1x185²	45593	26,6	1,919	1,85	Afficher
1x240²	45594	30,2	2,503	2,304	Afficher
1x300²	45595	34,4	3,119	2,88	Afficher
1x400²	45596	40,2	4,042	3,8	Afficher
1x500²	45597	42,8	5,142	5	Afficher
1x700²	45598	49,9	7,405	6,68	Afficher

Autres types de câbles sur demande
