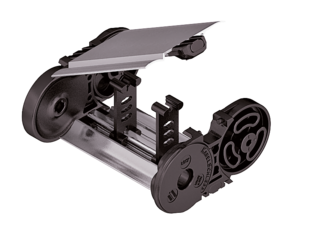

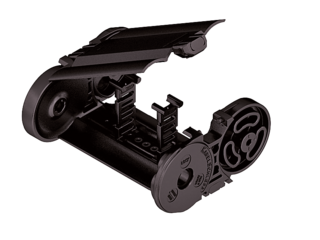

Capot avec pivot dans rayon extérieur « standard »
Capot avec pivot dans rayon extérieur « standard »
KR [mm] | H [mm] | Hz [mm] | LB [mm] | UB [mm] |
|---|---|---|---|---|
95* | 247 | 282 | 429 | 189 |
115 | 287 | 322 | 492 | 209 |
145 | 347 | 382 | 586 | 239 |
175 | 407 | 442 | 680 | 269 |
220 | 497 | 532 | 822 | 314 |
260 | 577 | 612 | 948 | 354 |
275 | 607 | 642 | 994 | 369 |
300 | 657 | 692 | 1073 | 394 |
350 | 757 | 792 | 1230 | 444 |
* pas RMD
Abaque des charges pour longueur autoportante en fonction de la charge additionnelle.
Pour les courses plus longues, une flèche de la chaîne porte-câbles est techniquement admissible au cas par cas.
Poids propre de la chaîne qk = 3,5 kg/m. Avec une largeur intérieure différente, la charge additionnelle maximale change.
Module GO avec maillons de chaînes à glissement optimisé
KR [mm] | H [mm] | GO-Modul RKR [mm]
| LB [mm] | UB [mm] |
|---|---|---|---|---|
| 95* | 171 | 300 | 1180 | 560 |
| 115 | 171 | 300 | 1310 | 605 |
| 145 | 171 | 300 | 1440 | 640 |
| 175 | 171 | 300 | 1635 | 705 |
| 220 | 171 | 300 | 1950 | 810 |
| 260 | 171 | 300 | 2275 | 926 |
| 275 | 171 | 300 | 2405 | 973 |
| 300 | 171 | 300 | 2535 | 1014 |
| 350 | 171 | 300 | 2925 | 1152 |
* pas RMD
La chaîne porte-câbles replongeante doit être guidée dans un chenal. Plus d'informations
Le module GO monté sur le point mobile est une séquence définie de 5 maillons de chaînes adaptés KR/RKR.
Pour une application replongeante, l’utilisation de patins de glissement est indispensable.
Fiabilité, robustesse et haute disponibilité. Vous bénéficiez de nombreuses années d'expérience combinées à une optimisation continue, éprouvée dans les tests et la pratique. Les câbles TRAXLINE® sont synonymes d'un approvisionnement système compétent et d'un service après-vente sur site dans le monde entier.
pour TRAXLINE®Des câbles pré-assemblés aux systèmes complexes prêts au raccordement, de la taille de lot 1 à la série, des milliers de systèmes KABELSCHLEPP sont utilisés de manière fiable dans le monde entier. Les avantages des systèmes TOTALTRAX® sont évidents: un seul interlocuteur, un seul numéro de commande, une livraison juste à temps sur votre site de production, des temps d'arrêt plus courts grâce à l'installation plug&play.
pour TOTALTRAX®Avancer en toute sécurité et glisser de manière optimale pour les longues courses
pour GouttièresPour une pose optimale en cas d’utilisation dynamique de câbles
pour Serres-câbles
Consignes de configuration:
