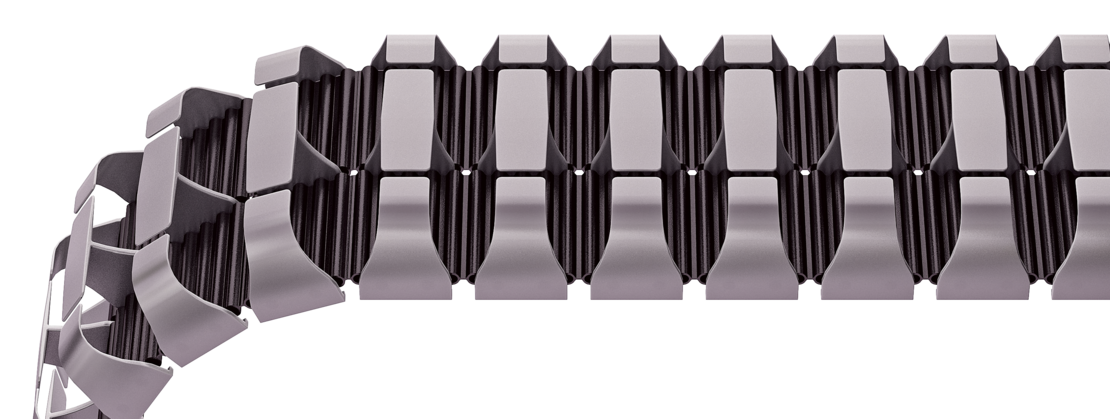

P0400 GS01 (unilatérale) - Combinaison de modules

Type d’entretoise 010 Combinaison de modules – avec lamelles dans le rayon extérieur

Propriétés

Bande avec parties latérales et centrales clipsables.
Les modules peuvent être combines entre eux selon les besoins.
Unilatérale: pose par pression.

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

B_i de 51 – 52 mm

Tous les pictogrammes

Dimensions

Type de construction	Compartiment	h_i [mm]	h_G [mm]	B_i [mm]	B_k [mmm]	q_k [kg/m]
P0400GS01.2	2	21,5	35,5	2x51	109,5	0,608
P0400GS01.3	3	21,5	35,5	2x51 + 1x52	164,0	0,911
P0400GS01.4	4	21,5	35,5	2x51 + 2x52	218,5	1,215
P0400GS01.5	5	21,5	35,5	2x51 + 3x52	273,0	1,519

Couleurs standard

P0400 GS.010 Color variants Silvergrey (1)

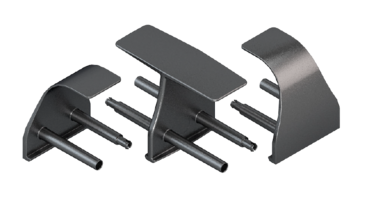

P0400 GS.010 Module Color variants Black (2)

Noir (RAL 9005)
P0400GS01.2 Mat. no. 75855*

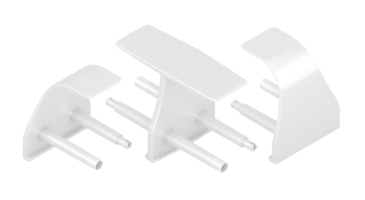

P0400 GS.010 Module Color variants White (2)

Blanc (RAL 9010)
P0400GS01.2 Mat. no. 75857*

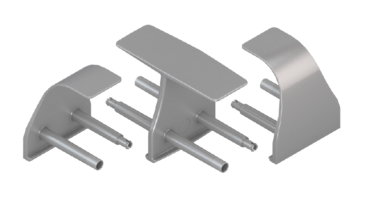

P0400 GS.010 Module Color variants Silvergrey (2)

Gris argent (RAL 9023)
P0400GS01.2 Mat. no. 75856*

* Longueur: 960 mm

Pour les volumes importants, les variantes de couleur de la bande, des parties latérales et des raccords, ainsi que les modules peuvent être combinés individuellement sur demande. Les articles en couleur peuvent présenter des différences de couleur.

Éléments de raccord

Possibilités de combinaison pour les éléments de raccord

En fonction du type de meubles de bureau choisi, les éléments de raccord peuvent être combinés de différentes façons. Il est ainsi possible de fixer celles-ci, au choix, sous les plateaux de table / goulottes de câbles, aux pieds rectangulaires ou rond des tables ou au sol.

Possibilités de combinaisons pour tables non réglables en hauteur

P0400 GS Connection element for non-hight adjustable desk

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K

L_K= H_Z – 31
[arrondie à n x 8]
n_K= (L_K – 104) / 40
[arrondie]
l₂= L_K – (n_K – 1) x 40 – 72

Possibilités de combinaisons pour tables réglables en hauteur

P0400 GS Connection element for hight adjustable desk C-F

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrondie]

Possibilités de combinaisons pour tables réglables en hauteur

P0400 GS Connection element for hight adjustable desk M

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrondie]

Possibilités de combinaisons pour tables réglables en hauteur

P0400 GS Connection element for hight adjustable desk I-L

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K

L_K= n_K x 40 + 56
n_K= (H_Z + 40) / 40
[arrondie]

Tous les raccords et chaînes porte-câbles peuvent être associés entre eux et sont disponibles en gris argent, noir et blanc

Éléments de raccord

Raccord A – replié en U pour plateau de table

Raccord de table pour assemblage du guidage de câbles sous le plateau de la table ou par vissage au niveau de la goulotte de câble.

Couleurs disponibles

Noir
Mat. no. 75739*
Blanc
Mat. no. 75884*
Gris argent
Mat. no. 75876*

*UV = 50 pièces

Vis : 4 mm
Couple de serrage : max. 2,5 Nm

Disque adhésif
Mat. no. 75949

Raccord B – ovale pour plateau de table

Raccord de table pour assemblage du guidage de câbles sous le plateau de la table ou par vissage au niveau de la goulotte de câble.

Couleurs disponibles

Noir
Mat. no. 75740*
Blanc
Mat. no. 75885*
Gris argent
Mat. no. 75877*

*UV = 50 pièces

Vis : 4 mm
Couple de serrage : max. 2,5 Nm

Disque adhésif
Mat. no. 75949

Egalement disponible en version magnétique (Raccord N)

Raccord C/E – pour piètement de table plat

Raccord pour assemblage du guidage de câbles au niveau du piètement de table, rectangulaire. Fixation par aimants intégrés, vis ou serre-câbles.

Contre-appui autocollant disponible pour les surfaces non-magnétiques !

Couleurs disponibles

Noir
(E) Mat. no. 75741*
(C) Mat. no. 75742*
Blanc
(E) Mat. no. 75886*
(C) Mat. no. 75887*
Gris argent
(E) Mat. no. 75878*
(C) Mat. no. 75879*

*UV = 50 pièces

P0400 GS End connectors - Connection C/E

Raccord E

Aimants, Force magnétique : max. 40 N

Raccord C

Vis : 4 mm, Couple de serrage : max. 2,5 Nm

Raccord C

Lien de câbles : 5 mm

Raccord D/F – pour piètement de table rond

Raccord pour assemblage du guidage de câbles au niveau du piètement de table Ø = 70 mm. Fixation par aimants intégrés, vis ou serre-câbles.

Couleurs disponibles

Noir
(F) Mat. no. 75744*
(D) Mat. no. 75743*
Blanc
(F) Mat. no. 75888*
(D) Mat. no. 75889*
Gris argent
(F) Mat. no. 75880*
(D) Mat. no. 75881*

*UV = 50 pièces

P0400 GS End connectors - Connection D/F

Raccord F

Aimants, Force magnétique : max. 40 N

Raccord D

Vis : 4 mm, Couple de serrage : max. 2,5 Nm

Raccord D

Lien de câbles : 5 mm

Raccord G – Fixation au sol

Fixation au sol pour finition propre du guidage de câbles au niveau du revêtement du sol. Couleurs et dessins individuels sur demande.

Couleurs disponibles

Noir
Mat. no. 75745*
Blanc
Mat. no. 75890*
Gris argent
Mat.-Nr. 75882*

*UV = 50 pièces

Raccord H – Pour la base de la table

Raccord pour l'installation du passage des câbles sur le pied de la table.
Fixation par clipsage.

Couleurs disponibles

Noir
Mat. no. 75992*
Blanc
Mat. no. 75994*
Gris argent
Mat.-Nr. 75993*

*UV = 50 pièces

Raccord I/J – pour piètement de table plat

Raccord pour assemblage du guidage de câbles au niveau du piètement de table, rectangulaire.
Fixation par aimants intégrés ou vis.

Contre-appui autocollant disponible pour les surfaces non-magnétiques !

Couleurs disponibles

Noir
(I) Mat. no. 75940*
(J) Mat. no. 75634*
Blanc
(I) Mat. no. 75941*
(J) Mat. no. 75635*
Gris argent
(I) Mat. no. 75942*
(J) Mat. no. 75636*

*UV = 50 pièces

P0400 GS End connectors - Connection I/J

Raccord I

Jusqu’à 4 aimants
Force magnétique : min. 60 N

Raccord J

Jusqu’à 4 vis : 4 mm
Couple de serrage : max. 2,5 Nm

Raccord J

Pour écrou M4
Vis tête cylindrique : DIN 9612 M4
Rondelle : DIN 125

Raccord J

Disque adhésif
N° de mt. 75949

Raccord K/L – pour piètement de table rond

Raccord pour assemblage du guidage de câbles au niveau du piètement de table Ø = 70 mm. Fixation par aimants intégrés ou vis.

Diamètres personnalisables sur demande.

Couleurs disponibles

Noir
(K) Mat. no. 75943*
(L) Mat. no. 75647*
Blanc
(K) Mat. no. 75944*
(L) Mat. no. 75648*
Gris argent
(K) Mat. no. 75945*
(L) Mat. no. 75649*

*UV = 50 pièces

P0400 GS End connectors - Connection K/L

Raccord K

Jusqu’à 4 aimants
Force magnétique : min. 60 N

Raccord L

Jusqu’à 4 vis : 4 mm
Couple de serrage : max. 2,5 Nm

Raccord M – Pour les profils plats

Raccord pour l’installation du passage des câbles sur le profilés en aluminium rectangulaires. Fixation par clip intégré.

Profil individuel Coupe section sur demande.

Couleurs disponibles

Noir
Mat. no. 75739*
Blanc
Mat. no. 75938*
Gris argent
Mat. no. 75939*

*UV = 50 piècess

L‘assemblage dépend de la forme du profilé en aluminium. Veuillez nous contacter – Nous sommes ravie de vous conseiller.

Raccord N – ovale pour plateau de table

Raccordement de table pour installer le passage des câbles sous le plateau de la table ou sur un conduit des câbles via des aimants intégrés.

Contre-appui autocollant disponible pour les surfaces non-magnétiques !

Couleurs disponibles

Noir
Mat. no. 75737*
Blanc
Mat. no. 75938*
Gris argent
Mat. no. 75939*

*UV = 50 piècess

Aimants
Force magnétique : max. 35 N

Pièces latérales « Clip » – Kit de fixation pour le raccordement des deux côtés

Fixation pour l‘installation du cheminement des câbles et des accessoires tels que des multiprises, des transformateurs et bien plus encore. Fixation par aimants ou vis intégrés.

Contre-appui autocollant disponible pour les surfaces non-magnétiques !

Couleurs disponibles

Noir
Mat. no. 75812*
Blanc
Mat. no. 75814*
Gris argent
Mat. no. 75813*

*Longueur = 480 mm

Le kit de fixation comprend le collier de serrage et les pièces latérales « Clip » pour une longueur de 480 mm. Les parties latérales « Clip » peuvent être combinées avec les connecteurs suivants :

P0400 GS End connectors - Side parts "Clip"

Commande

Kits standard pour tables réglables en hauteur (postes de travail assis-debout) jusqu’à 740 mm de hauteur de levage	Couleur	N° commande du kit
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords F pour l’assemblage sous le plateau de la table et au niveau du piètement de table rond (D=70 mm)	Noir	75968
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords F pour l’assemblage sous le plateau de la table et au niveau du piètement de table rond (D=70 mm)	Blanc	75970
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords F pour l’assemblage sous le plateau de la table et au niveau du piètement de table rond (D=70 mm)	Gris argent	75969

Kits standard pour tables réglables en hauteur (postes de travail assis-debout) jusqu’à 740 mm de hauteur de levage	Couleur	N° commande du kit
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords E pour l’assemblage sous le plateau de la table et au niveau du piètement de table plat	Noir	75964
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords E pour l’assemblage sous le plateau de la table et au niveau du piètement de table plat	Blanc	75966
Kit standard Protum Office P0400GS01 Poste de travail assis / debout pour pose des câbles unilatérale, longueur totale 1350 mm incl. 1 raccord B et 2 raccords E pour l’assemblage sous le plateau de la table et au niveau du piètement de table plat	Gris argent	75965

Kits standard pour tables non réglables en hauteur (postes de travail standard)	Couleur	N° commande du kit
Kit standard Protum Office P0400GS01 Poste de travail standard pour pose des câbles unilatérale, longueur totale 815 mm incl. 1 raccord B et 1 raccord G pour l’assemblage sous le plateau de la table et la finition au sol	Noir	75956
Kit standard Protum Office P0400GS01 Poste de travail standard pour pose des câbles unilatérale, longueur totale 815 mm incl. 1 raccord B et 1 raccord G pour l’assemblage sous le plateau de la table et la finition au sol	Blanc	75958
Kit standard Protum Office P0400GS01 Poste de travail standard pour pose des câbles unilatérale, longueur totale 815 mm incl. 1 raccord B et 1 raccord G pour l’assemblage sous le plateau de la table et la finition au sol	Gris argent	75957

Kits standard pour la fixation d’un connecteur	Couleur	N° commande du kit
Kit standard d’éléments latéraux de type « clip » pour la fixation d’un connecteur. Kit de fixation pour une connexion des deux côtés. Longueur totale 480 mm.	Noir	75835
Kit standard d’éléments latéraux de type « clip » pour la fixation d’un connecteur. Kit de fixation pour une connexion des deux côtés. Longueur totale 480 mm.	Blanc	75837
Kit standard d’éléments latéraux de type « clip » pour la fixation d’un connecteur. Kit de fixation pour une connexion des deux côtés. Longueur totale 480 mm.	Gris argent	75836

Kits standard pour le guidage de câbles P0400GS01.2	Couleur	N° commande du kit
Kit standard pour le guidage de câbles Protum Office P0400GS01.2, section intérieure 2 x (51 x 21,5 mm), longueur totale 960 mm.	Noir	75855
Kit standard pour le guidage de câbles Protum Office P0400GS01.2, section intérieure 2 x (51 x 21,5 mm), longueur totale 960 mm.	Blanc	75857
Kit standard pour le guidage de câbles Protum Office P0400GS01.2, section intérieure 2 x (51 x 21,5 mm), longueur totale 960 mm.	Gris argent	75856

Tous les kits sont fournis emballés dans un carton, éléments de fixation et instructions d'assemblage compris. Le numéro de commande est indiqué pour 1 kit / 1 UV, soit 50 kits. Kits individuels sur demande.
