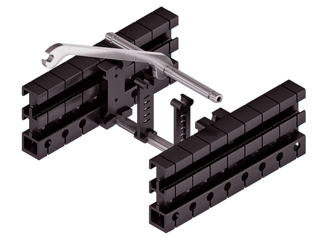

Entretoise étroite « Standard »

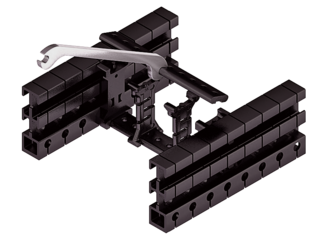

Entretoise renforcée

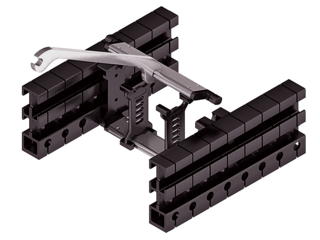

Entretoise emboitée
KR [mm] | H [mm] | LB [mm] | UB [mm] |
|---|---|---|---|
170 | 457 | 834 | 379 |
200 | 517 | 928 | 409 |
250 | 617 | 1085 | 459 |
320 | 757 | 1305 | 529 |
420 | 957 | 1619 | 629 |
500 | 1117 | 1870 | 709 |
Abaque des charges pour longueur autoportante en fonction de la charge additionnelle.
Pour les courses plus longues, une flèche de la chaîne porte-câbles est techniquement admissible au cas par cas.
Poids propre de la chaîne qk = 2,5 kg/m. Avec une largeur intérieure différente, la charge additionnelle maximale change.
La chaîne porte-câbles replongeante doit être guidée dans un chenal. Plus d'informations
Pour une application replongeante, l’utilisation de patins de glissement est indispensable.
Fiabilité, robustesse et haute disponibilité. Vous bénéficiez de nombreuses années d'expérience combinées à une optimisation continue, éprouvée dans les tests et la pratique. Les câbles TRAXLINE® sont synonymes d'un approvisionnement système compétent et d'un service après-vente sur site dans le monde entier.
pour TRAXLINE®Des câbles pré-assemblés aux systèmes complexes prêts au raccordement, de la taille de lot 1 à la série, des milliers de systèmes KABELSCHLEPP sont utilisés de manière fiable dans le monde entier. Les avantages des systèmes TOTALTRAX® sont évidents: un seul interlocuteur, un seul numéro de commande, une livraison juste à temps sur votre site de production, des temps d'arrêt plus courts grâce à l'installation plug&play.
pour TOTALTRAX®Avancer en toute sécurité et glisser de manière optimale pour les longues courses
pour GouttièresPour une pose optimale en cas d’utilisation dynamique de câbles
pour Serres-câbles
Consignes de configuration:
