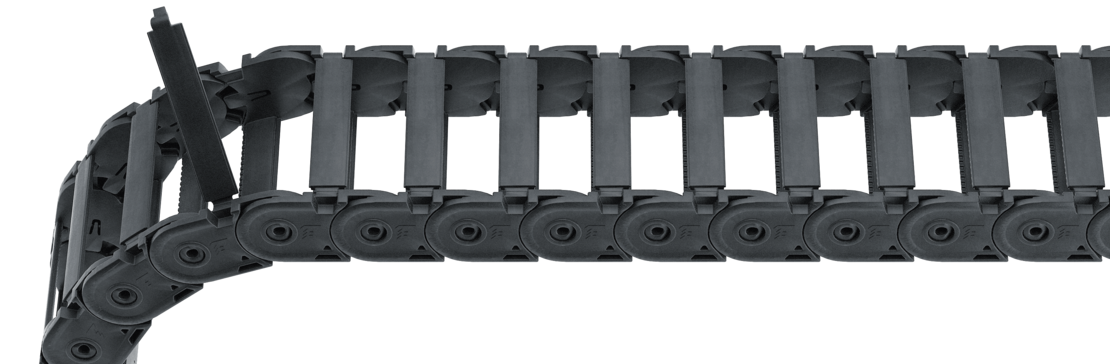

QT0250.030

Type d’entretoise 030 – ouvrable à l’extérieure

Propriétés

Maillon en plastique faible poids avec une rigidité à la torsion particulière élevée.
Entretoise ouvrable toute position.
Extérieur : ouvrable.

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

B_i de 30 – 50 mm

Tous les pictogrammes

Dimensions

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K: L_K≈ L_S/2 + L_B

Longueur de la chaîne L_k arrondie au pas de la chaîne t

t [mm]	h_i [mm]	h_G [mm]	B_k [mm]	q_k [kg/m]
25	17,6	23	B_i + 10	0,32 – 0,36

B_i [mm]
30	50

KR [mm]
28	38	45	60	75	100

Exemple de commande

QT0250

Série

030

Type d’entretoise

B_i [mm]

KR [mm]

1100

L_k [mm]

Pos. entretoises

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Les séparateurs sont montés en standard un maillon sur deux. Les séparateurs ou système de séparateurs complets (séparateurs avec cloison horizontale) sont mobiles transversalement (version A).

Pour les utilisations avec accélérations transversales et les utilisations latérales, les séparateurs sont fixables par une simple rotation sur l’entretoise. Les cames de blocage s’enclenchent dans les profilés d’arrêt des entretoises (version B).

Système de séparateurs TS0

sans cloison horizontale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	3	6	4	–	–
B	3	6	4	2	–

Système de séparateurs TS1

avec cloison horizontale continue

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	3	6	4	–	2
B	3	6	4	2	2

Exemple de commande

TS1

Système de séparateurs

Version

n_T

VD0

VD1

Cloison horizontales

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [n_T].

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1) veuillez indiquer également les positions [par ex. VD1] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

Pièces de raccord mono bloc – plastique (avec serre-câbles intégré)

Les pièces de raccord en plastique peuvent être raccordées par le haut ou le bas. Le type de raccord peut être modifié en changeant la position de l’élément de fixation.

B_i [mm]	B_EF [mm]	n_z
30	40	2
50	60	4

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

A – Fixation vers l’extérieur (standard)
I – Fixation vers l’intérieur
H – Fixation tourné de 90° vers l’extérieur
K – Fixation tourné de 90° vers l’intérieur

Exemple de commande

Cornière d’assemblage

Pièce de raccord

Point de raccord

Type de raccord

Pièce de raccord

Cornière d’assemblage

Point de raccord

Type de raccord
