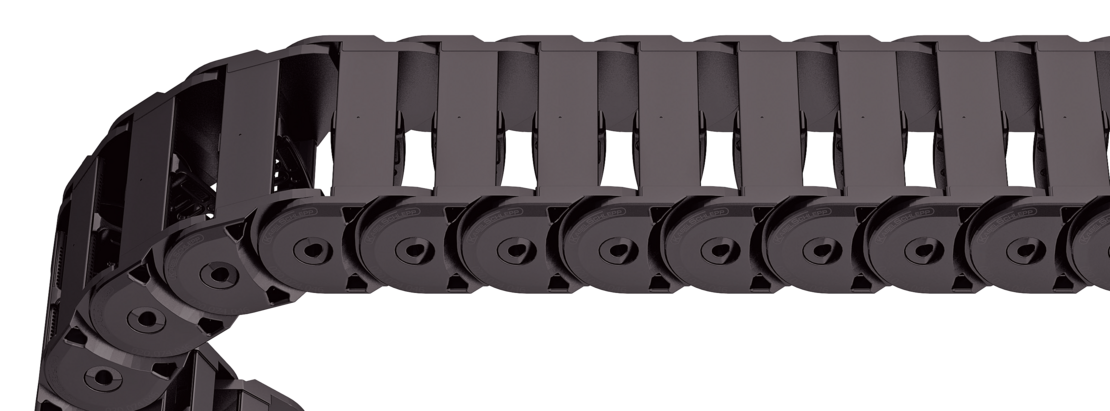

TKK39.020

Type d’entretoise 020 – maillon non ouvrable

Propriétés

Maillon en plastique non ouvrable faible poids avec une rigidité à la torsion particulière élevée.
Extérieur / intérieur : non ouvrable.

Montage des entretoises tous les maillons de chaîne (VS : montage intégral)

B_i de 39 – 99 mm

Tous les pictogrammes

Dimensions

Le diamètre maximal des câbles dépend fortement du rayon de courbure et du type de câble souhaité. Veuillez nous contacter.

Calcul de la longueur de la chaîne

Longueur de la chaîne L_K: L_K≈ L_S/2 + L_B

Longueur de la chaîne L_k arrondie au pas de la chaîne t

t [mm]	h_i [mm]	h_G [mm]	B_k [mm]	q_k [kg/m]
39	39	50	B_i + 21	1,29 – 1,71

B_i [mm]
39	59	74	99

KR [mm]
46	58	70	95

Exemple de commande

TKK39

Série

020

Type d’entretoise

B_i [mm]

KR [mm]

1950

L_k [mm]

Pos. entretoises

Notre support technique vous assistera volontiers en cas de disposition replongeante : info@kabelschlepp.fr

Distribution intérieure

Systèmes de séparateurs

Les séparateurs sont montés sur chaque entretoise de liaison soit un maillon sur deux en standard.
Les séparateurs complets (séparateurs avec cloison horizontale) sont mobiles transversalement (version A).

Pour des applications avec accélération latérale et application avec la chaine porte câble sur chant (retournée à 90°) , les séparateurs peuvent être facilement fixée sur l’entretoise.
Les cames de blocage s’enclenchent dans le profilé d’arrêt des entretoises (version B).

Système de séparateurs TS0

sans cloison horizontale

Vers.	a_{T min} [mm]	a_{x min} [mm]	a_{c min} [mm]	a_{x Cran} [mm]	n_{T min}
A	5	10	7	–	–
B	9,5	10	7	2	–

Version B pas le type de construction 020

Les séparateurs sont mobiles dans la section transversale.

Exemple de commande

TS1

Système de séparateurs

Version

n_T

VD1

VD3

Cloison horizontales

Veuillez saisir la désignation du système de séparateurs (TS0, TS1 …), la version ainsi que le nombre de séparateurs par section transversale [n_T].

En cas d’utilisation avec des systèmes de séparateurs avec cloisons horizontales (TS1) veuillez indiquer également les positions [par ex. VD1] de la bande du point mobile de gauche. Vous pouvez ajouter un schéma à votre commande.

Éléments de raccord

Éléments de raccord – acier

Les pièces de raccord en acier peuvent être raccordées par le haut ou par le bas. Le type de raccord peut être modifié en changeant la position de l’élément de fixation.

Point de fixation

F – Point fixe
M – Point mobile

Type de fixation

I – Surface de raccord intérieure
A – Surface de raccord extérieure

Surface de raccord

A – Fixation vers l’extérieur (standard)
I – Fixation vers l’intérieur

Exemple de commande

acier

Pièce de raccord

Point de raccord

Type de raccord

Surface de raccord

Pièce de raccord

acier

Point de raccord

Type de raccord

Surface de raccord

Nous recommandons d’utiliser des décharges de traction au niveau de point mobile et du point fixe.
