Nouvelle dimension de fraisage

Systèmes de protection pour machine géante

Pour veiller à ce que les guides soient protégés, des protecteurs télescopiques sont installés dans les grandes fraiseuses à portique de Waldrich Siegen.

Une fraiseuse à portique devrait être utilisée pour fabriquer un grand nombre de composants différents de centrale électrique. L'unité de fraisage et de forage au cœur du système présente une course impressionnante de 3,5 m dans l’axe Z et une puissance de 120 kW sur l’outil. Pour des dimensions larges notamment, le type à portique offre l’avantage d'une empreinte nettement plus petite.

Les glissières horizontales et verticales, ainsi que la poutre transversale de la ProfiMill sont munies de protecteurs télescopiques Kabelschlepp qui offrent des courses jusqu’à 23 mètres et des vitesses de déplacement jusqu’à 20 m/min. Les glissières horizontales sont protégées par des protecteurs en tandem. Ce type avec deux protecteurs couplés à 16 boîtes permet de conserver de petites dimensions extérieures, même pour les courses longues. Les vitesses de déplacement les plus élevées se produisent sur la poutre transversale. Afin d’éviter les vibrations en résultant et le bruit, les protecteurs télescopiques sont équipés d’un tampon spécial d’amortissement. Celui-ci crée un amortissement efficace et souple de la masse mobile.

Les protecteurs des glissières verticales et horizontales devraient empêcher les fuites d'huile et les infiltrations de réfrigérant. Si des protecteurs des glissières horizontales sont installés, des soufflets thermocollés sont alors posés entre les boîtes pour empêcher les infiltrations de réfrigérant. Les protecteurs des glissières verticales ont un contour coulissant spécial, des bandes de scellement et des disques de renvoi dans le protecteur pour prévenir les fuites d'huile. Un système de raclage avec des bords remplaçables maintient qui plus est les boîtes des protecteurs individuels dans un bon état de propreté.

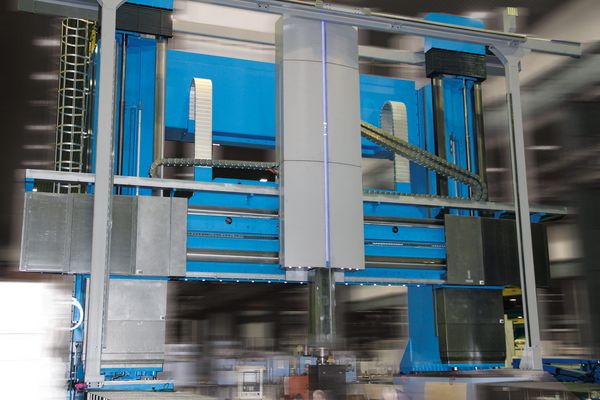

On the ProfiMill 8500 - Milling in a new dimension

Sur la ProfiMill 8500/120-G, les chemins de lit, les montants et les traverses sont équipés de couvercles télescopiques.

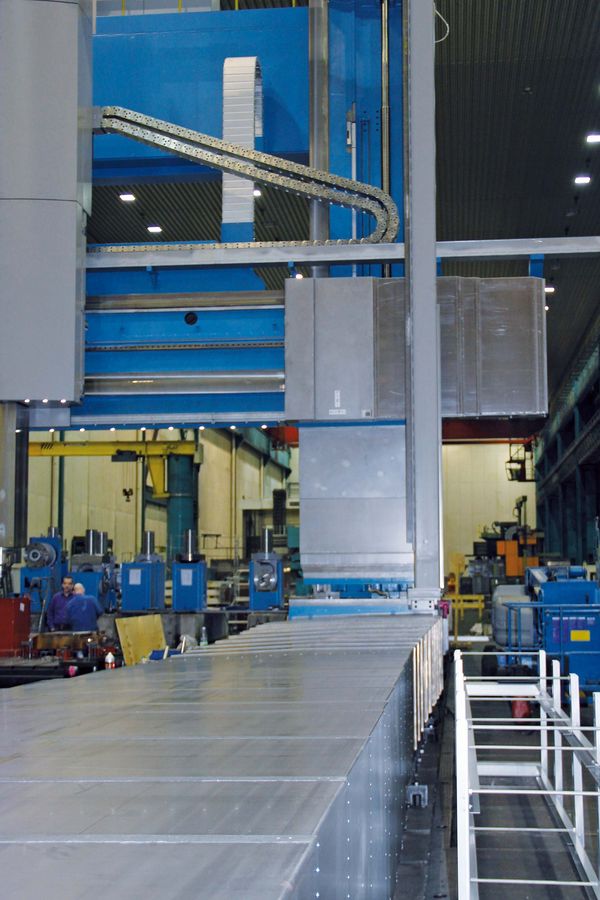

The bed and upright covers - Milling in a new dimension

Les protecteurs des glissières verticales et horizontales devraient empêcher les fuites d'huile et les infiltrations de réfrigérant.

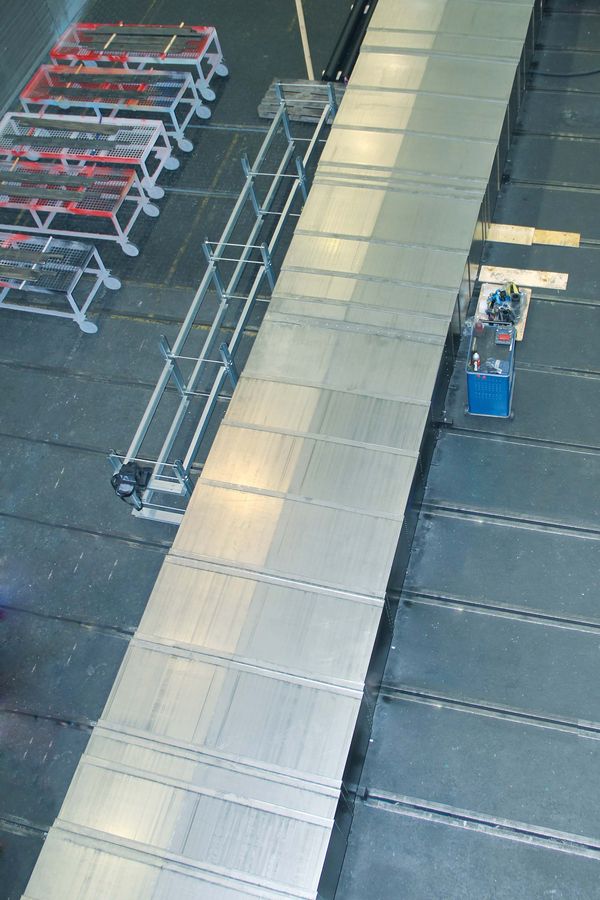

The bed ways are protected - Milling in a new dimension

Les chemins de lit sont protégés par des couvercles en tandem pour permettre des dimensions extérieures réduites, même pour de grandes longueurs de voyage.

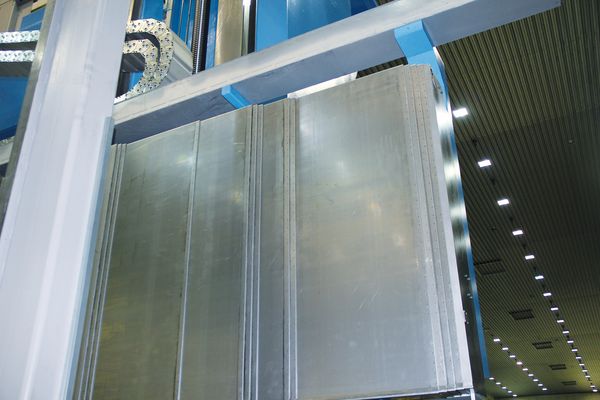

The highest travel speeds - Milling in a new dimension

Les vitesses de déplacement les plus élevées se produisent sur les traverses, c'est pourquoi les couvercles télescopiques sont équipés d'un amortissement tampon spécial.
