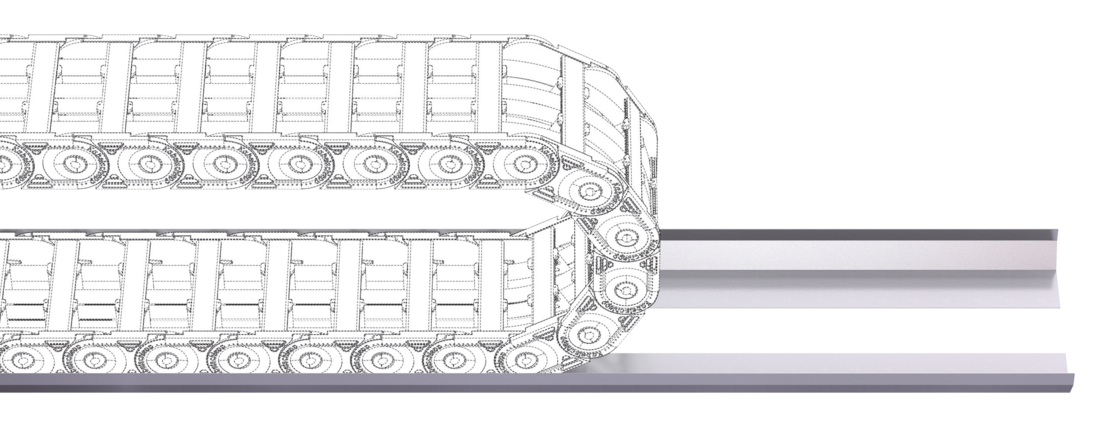

In due pezzi

senza fondo

Proprietà

Profili in acciaio piegati su un lato.
In lamiera di acciaio zincato o acciaio inossidabile.
Per tutti i tipi di catene portacavi.
Lunghezze standard 2000 / 3000 mm, Lunghezze speciali con passo di 1 mm.
Larghezze variabili.

Acciaio zincato / Acciaio inossidabile

Lunghezze standard 2000 / 3000 mm
Lunghezze speciali su richiesta.

Tutti i pittogrammi

Calcolo della lunghezza della canalina

Lunghezza canalina L_A: L_A= L_S/2 + U_B + l₁

(con raccordo standard)

Con l'uso di fermacavi al punto fisso la lunghezza della canalina deve essere adattata in modo corrispondente.

L'uso di una canalina in un sol pezzo dipende dalla catena portacavi. Vi preghiamo di contattare i nostri tecnici.

Dimensioni

In due pezzi – senza fondo

Support trays Dimensions Two part open Front

Support trays Dimensions Two part open Side

L'uso di una canalina in due pezzi dipende fortemente dalla larghezza interna impiegata per la catena portacavi. In caso di larghezze interne contenute è consigliabile l'utilizzo di canaline in un sol pezzo. Vi preghiamo di contattare i nostri tecnici.

Su richiesta produciamo anche canaline per le serie di catene dal Tipo S/SX5000 sino al Tipo S/SX9000. Vi preghiamo di contattare i nostri tecnici.

Serie UNIFLEX Advanced

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
UA1455
B_i + 16	B_k + 6	25	B_k + 21	20	1,5

UA1555
B_i + 18	B_k + 6	30	B_k + 21	20	1,5

UA1665
B_i + 22	B_k + 15	40	B_k + 40	30	2

UA1775
B_i + 26	B_k + 15	55	B_k + 40	30	2

UA1995
B_i + 30	B_k + 20	60	B_k + 60	50	2

Serie TKP35

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
TKP35
B_i + 12	B_k + 6	25	B_k + 21	20	1,5

Serie EasyTrax®

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
ET1455
B_i + 16	B_k + 6	25	B_k + 21	20	1,5

Serie K

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
K0650
B_i + 28	B_k + 15	40	B_k + 40	30	2

K0900
B_i + 31	B_k + 15	55	B_k + 40	30	2

Serie M

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
M0475
B_i + 17	B_k + 6	30	B_k + 21	20	1,5

M0650
B_i + 34	B_k + 15	40	B_k + 40	30	2

M0950
B_i + 39	B_k + 15	55	B_k + 40	30	2

M1250
B_i + 45	B_k + 20	60	B_k + 60	50	3

M1300
B_i + 50	B_k + 20	55	B_k + 60	50	3

Serie TKHD

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
TKHD85
B_i + 54	B_k + 15	60	B_k + 40	30	3

TKHD90
B_i + 70	B_k + 20	70	B_k + 60	70	3

Serie XL

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
XL1650
B_i + 68	B_k + 20	70	B_k + 60	70	3

Serie QUANTUM®

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
Q040
B_i + 40	B_k + 6	30	B_k + 21	20	1,5

Q060
B_i + 52	B_k + 15	40	B_k + 40	30	2

Q080
B_i + 72	B_k + 15	55	B_k + 40	30	2

Q100
B_i + 82	B_k + 20	60	B_k + 60	50	3

Serie TKR

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
TKR0200
B_i + 16	B_k + 6	25	B_k + 21	20	1,5

TKR0260
B_i + 26	B_k + 15	40	B_k + 40	30	2

TKR0280
B_i + 30	B_k + 15	40	B_k + 40	30	2

Serie TKA

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
TKA38
B_i + 16	B_k + 6	25	B_k + 21	20	1,5

TKA45
B_i + 16	B_k + 6	25	B_k + 21	20	1,5

TKA55
B_i + 21	B_k + 15	40	B_k + 40	30	2

Serie LS/LSX

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
LS/LSX1050
B_i + 16/18	B_k + 15	55	B_k + 40	30	2

Serie S/SX

B_k [mm]	b₁ [mm]	b₄ [mm]	B_A [mm]	h_A [mm]	s [mm]
S/SX0650
B_i + 15/17	B_k + 15	40	B_k + 40	30	2

S/SX0950
B_i + 19/21	B_k + 15	55	B_k + 40	30	2

S/SX1250
B_i + 24/26	B_k + 20	60	B_k + 60	50	3

S/SX1800
B_i + 29/32	B_k + 20	70	B_k + 60	50	3

S/SX2500
B_i + 32	B_k + 25	100	B_k + 75	80	3

S/SX3200
B_i + 40	B_k + 25	100	B_k + 75	80	3

Su richiesta produciamo anche canaline per le serie di catene dal Tipo S/SX5000 sino al Tipo S/SX9000. Vi preghiamo di contattare i nostri tecnici.

Order

To order the support tray, we need the following information:

Number of support trays
Material
Version of support tray (one part/two parts)
Part length
Total length of support tray
Cable carrier type
Height of support tray h_A
Inner width of support tray b₁
