LS/LSX1050 LG

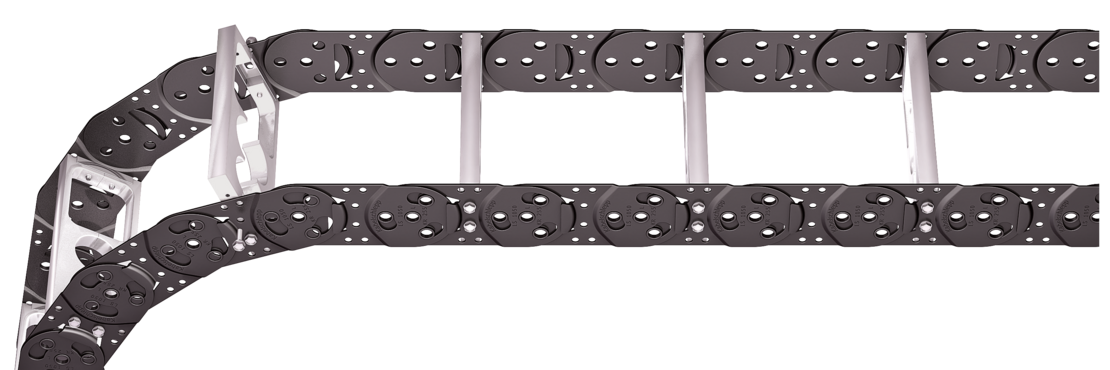

Traversino in alluminio LG – Forato, esecuzione in due metà

Proprietà

Alloggio ottimale dei conduttori sull’asse neutro della catena. Esecuzione in due metà per facilitare l’installazione dei conduttori. Disponibili anche traversini in un sol pezzo.
Larghezze individuali con incremento di 1 mm.
Esterno/Interno: fissaggio con viti facile da allentare.

Montaggio traversini ogni 2 maglie, Standard, (HS: ogni due maglie)

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_k da 100 – 600 mm con 1 mm di incremento in larghezza

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato.
Vi preghiamo di contattarci.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

Calcolo della larghezza del traversino

Larghezza traversino B_St: ∑D + ∑c + 2 a₀

t [mm]	D_max [mm]	D_min [mm]	h_G [mm]	B_i [mm]	B_St [mm] ^*	B_k [mm]	c_min [mm]	a_{0 min} [mm]	q_k 50 % ^** [kg/m]
105	48	12	80	54 – 554	82 – 582	B_St + 18	4	14	4,00 – 7,99

^* con passo 1 in mm ^** Percentuale di foratura del 50% ca.

KR [mm]
105	125	155	195	260	295	325	365	430

Esempio d'ordine

LS1050

Serie Tipo

180

B_St [mm]

Variante del traversino

125

KR [mm]

Materiae

2415

L_k [mm]

Montaggio traversini

Raccordi terminali

Raccordi terminali – acciaio

Raccordi terminali in acciaio. Le varianti di raccordi al punto fisso e al punto mobile possono essere combinate e, se necessario, modificate in seguito.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno

Superficie di fissaggio

I – Superficie interna
A – Superficie esterna

Esempio d'ordine

Acciaio

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Acciaio

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
