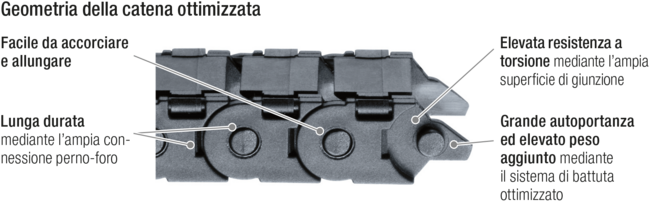

MICRO 0180/0182/0184

Passo
Passo
18 mm
Altezza interna
Altezza interna
15 mm
Larghezza interna
Larghezze interne
10 – 40 mm
Raggio di curvatura
Raggi di curvatura
28 – 50 mm

Varianti del traversino

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
28
748912455
37
9210715364
50
11813319477

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Intrinsic cable carrier weight qk = 0.25 kg/m with Bi 10 mm. For other inner widths, the maximum additional load changes.

Elevata velocità
Velocità
sino a 10 m/s
Elevata accelerazione
Accelerazione
sino a 50 m/s2
Corsa con disposizione autoportante
Corsa
sino a 1,5 m
Elevato peso aggiunto
Peso aggiunto
sino a 1 kg/m
Disposizione autoportante

Disposizione scorrevole

Disposizione scorrevole
Elevata velocità
Velocità
sino a 3 m/s
Elevata accelerazione
Accelerazione
sino a 30 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 70 m
Elevato peso aggiunto
Peso aggiunto
sino a 1 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Solo le forme 020 e 030 possono essere installate nella disposizione con scorrimento in canale di guida.
