TSUBAKI
Italy

Serie PROTUM®

Portacavi piccoli, leggeri per applicazioni autoportanti

  1. Raccordi terminali con fermacavo
  2. Molto longevo – assenza di giunzioni e quindi assenza di usura
  3. Massimo sfruttamento dello spazio grazie alla forma strutturale ideale
  4. Variante per l’ufficio
  5. Completamente in poliammide
  6. Inserimento dei cavi mediante semplice pressione

Caratteristiche

  • Scorrimento silenzioso grazie al passo corto
  • Vibrazioni ridotte al minimo
  • Ideale per corse brevi ed elevate velocità di scorrimento
  • Protezione dei cavi per l’assenza dell’effetto poligonale
  • Risparmio sui costi grazie alla semplice installazione dei cavi
  • Installazione dei cavi anche già connettorizzati
  • Composto da supporto e componenti laterali
  • Semplice adattamento della lunghezza
  • Peso ridotto, ottimo rapporto fra larghezza interna ed esterna
Elevata velocità
apribile sul lato esterno
Scorrimento silenzioso/a bassa rumorosità
PROTUM series Features 1

Raccordi terminali con ­fermacavo integrato

PROTUM series Features 2

Facile inserimento dei cavi mediante pressione

PROTUM series Features 3

La struttura: supporto e componenti laterali

PROTUM series Features 4

PROTUM OFFICE per arredo ufficio e interni

Serie Tipo

PROTUM series P0160

P0160

Altezza interna [hi]:
15 mm
Larghezze interne [Bi]:
15 – 30 mm
Passo [t]:
16 mm
Curvatura [KR]:
18 – 48 mm
Più dettagli
PROTUM series P0240

P0240

Altezza interna [hi]:
20 mm
Larghezze interne [Bi]:
20 – 40 mm
Passo [t]:
24 mm
Curvatura [KR]:
27 – 72 mm
Più dettagli

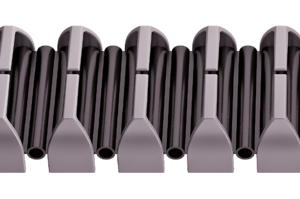

PROTUM series P0240 GS

P0240 GS

Altezza interna [hi]:
10 mm
Larghezza interna [Bi]:
50 mm
Passo [t]:
24 mm
Curvatura [KR]:
mm
Più dettagli

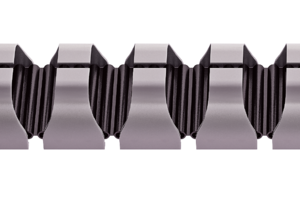

PROTUM series P0400 GS

P0400 GS

Altezza interna [hi]:
21,5 mm
Larghezza interna [Bi]:
50 mm
Passo [t]:
40 mm
Curvatura [KR]:
mm
Più dettagli
Serie Tipo
hi
[mm]
Bi
[mm]
t
[mm]
KR
[mm]
P0160 15 15 – 30 16 18 – 48
P0240 20 20 – 40 24 27 – 72
P0240 GS 10 50 24
P0400 GS 21,5 50 40

Downloads

Utilizzabili con

Cavi per posa mobile – TRAXLINE®

Affidabili, robusti con elevata disponibilità. Approfittate della nostra esperienza e della costante ottimizzazione, collaudata nei test e nella pratica. I conduttori TRAXLINE® sono anche sinonimo di competenza e di service on site in tutto il mondo.

vai a TRAXLINE®

Sistemi portacavi completi pronti per l'installazione – TOTALTRAX®

Dai cavi preassemblati ai sistemi complessi connettorizzati e pronti per essere installati, dal lotto 1 sino alla serie - in tutto il mondo sono migliaia i sistemi KABELSCHLEPP montati. I vantaggi dei sistemi TOTALTRAX® sono : un solo partner di riferimento, un unico numero d'ordine, consegna just in time presso la Vostra sede, tempi inattivi molto ridotti grazie al montaggio Plug & Play.

vai a TOTALTRAX®
