S/SX0950 RS 2

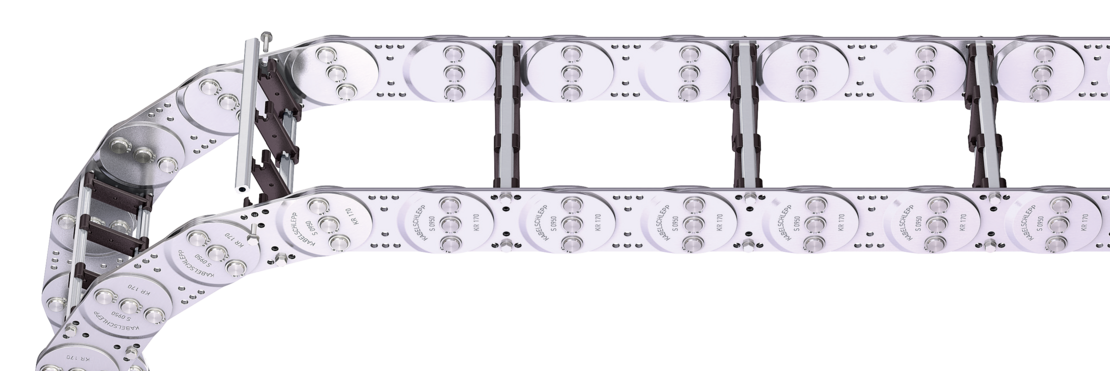

Traversino in alluminio RS 2 – ­Traversino a telaio, con viti viti


Proprietà

  • Rapida apertura e chiusura.
  • Profili in alluminio per carichi medi e contenuti. Semplice fissaggio con viti.
  • Larghezze individuali con incremento di 1 mm.
  • Esterno/Interno: fissaggio con viti facile da allentare.
test
Montaggio traversini ogni 2 maglie

Montaggio traversini ogni 2 maglie, Standard, (HS: ogni due maglie)

Montaggio traversini ogni maglia

Montaggio traversini su ogni maglia (VS: ogni maglia)

Larghezza interna (B<sub>i</sub>) con passo di incremento di 1 mm
Bk da 150 – 400 mm con 1 mm di incremento in larghezza

Dimensioni

Dimensioni
Informazione importante

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Calcolo della lunghezza della guaina portacavi
Lunghezza guaina LK: LK ≈ LS/2 + LB
Lunghezza guaina Lk multiplo del passo t
t
[mm]
hi
[mm]
hG
[mm]
hG'
[mm]
Bi
[mm]
BSt
[mm] *
Bk
[mm]
BEF
[mm]
qk
[kg/m]
95466873113 – 363131 – 381BSt + 19BSt + 287,55 – 8,21
* con passo 1 in mm
KR
[mm]
125140170200260290320350410600
Esempio d'ordine
Chiave d'ordine

S0950

150

RS2

200

St

2375

HS

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Suddivisione interna

Sistema di separatori

I separatori vengono montati standard su traversini ogni 2 maglie (HS).
I separatori e il sistema di suddivisione completo (divisori orizzontali) sono generalmente mobili all’interno della sezione (Versionee A).

Per applicazioni con accelerazioni trasversali e per applicazioni in costa, i separatori possono essere fissati semplicemente mediante appositi distanziali, disponibili come accessori.
I distanziali vengono montati fra i separatori e sono disponibili con passo di 1 mm fra 3 – 50 mm, così come 16,5 e 21,5 mm ­(Versione B).

Sistema di separatori TS0

senza divisori orizzontali
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A121410

I separatori sono mobili all’interno della sezione.

Sistema di separatori TS0

Sistema di separatori TS1

con suddivisione orizzontale continua
Vers.
aT min
[mm]
ax min
[mm]
ac min
[mm]
nT min
A1214102

I separatori sono mobili all’interno della sezione.

Sistema di separatori TS1
Esempio d'ordine
Chiave d'ordine

TS1

A

3

VD0

VD1

Indicare il sistema di separatori (TS0, TS1 …), la versione e il numero di separatori per sezione [nT].

In caso di suddivisioni orizzontali (TS1) indicare anche la variante di posizionamento [esempio VD1] partendo da sinistra con vista dal punto mobile. Potete allegare all’ordine uno schema con le posizioni di montaggio dei componenti.

Le spallette sono componenti del sistema di separatori e non devono essere ordinate separatamente.

Raccordi terminali

S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
S/SX0950 End Connector
Informazione importante

Attenzione: la variante di raccordo standard FAI/MAI è realizzabile solo a partire da Bk 122 mm.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno
H – Fissaggio girato di 90° verso l’esterno
K – Fissaggio girato di 90° verso l’interno

Superficie di fissaggio

I – Superficie interna (Standard)
A – Superficie esterna

Esempio d'ordine
Chiave d'ordine

Acciaio

F

A

I

Acciaio

M

A

I

Raccordo terminale

Acciaio

Acciaio

Punto di fissaggio

F

M

Tipo di disposizione

A

A

Superficie di fissaggio

I

I

Informazione importante

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
