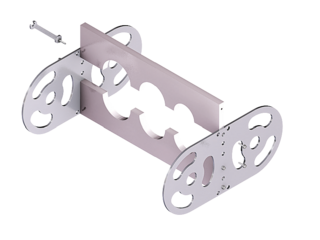

Traversino a telaio Massiv

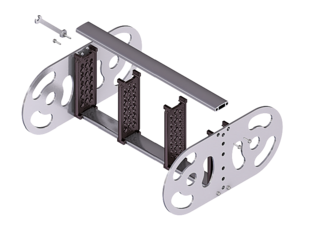

Traversino forato, esecuzione in due metà

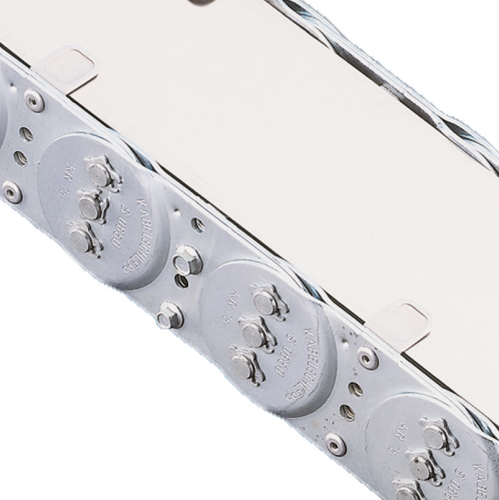

Disponibile anche nella variante protetta con nastro di copertura in acciaio.
KR [mm] | H [mm] | LB [mm] | UB [mm] |
|---|---|---|---|
365 | 1060 | 2147 | 975 |
445 | 1220 | 2398 | 1055 |
600 | 1530 | 2885 | 1210 |
760 | 1850 | 3388 | 1370 |
920 | 2170 | 3890 | 1530 |
1075 | 2480 | 4377 | 1685 |
1235 | 2800 | 4880 | 1845 |
1395 | 3120 | 5383 | 2005 |
Il diagramma dell’autoportanza è in funzione del peso aggiunto.
Peso proprio catena qk = 41 kg/m. Il peso aggiunto massimo varia per le altre larghezze interne.
