TKA45

Passo
Passo
45,5 mm
Altezza interna
Altezza interna
36 mm
Larghezza interna
Larghezze interne
50 – 150 mm
Raggio di curvatura
Raggi di curvatura
82 – 230 mm

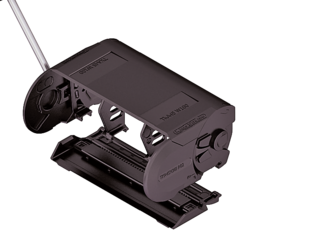

Varianti del traversino

Resistente a trucioli roventi

Opzione: protezione da trucioli sino a 850 °C

Su richiesta, le guaine TKA possono essere prodotte anche in esecuzione con protezione da trucioli
roventi. Il materiale speciale impiegato protegge i cavi da trucioli roventi sino a 850 °C. Questo
esclude in pratica i tempi di fermo causati da trucioli roventi che potrebbero danneggiare i cavi.

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
82
214249348153
95
240275389166
125
300335483196
145
340375546216
170
390425625241
200
450485719271
230
520555814301

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Il diagramma dell’autoportanza considera un peso proprio guaina qk = 2,29 kg/m con Bi 150 mm. Il peso aggiunto massimo varia per le altre larghezze interne.

Elevata velocità
Velocità
sino a 9 m/s
Elevata accelerazione
Accelerazione
sino a 45 m/s2
Corsa con disposizione autoportante
Corsa
sino a 4,7 m
Elevato peso aggiunto
Peso aggiunto
sino a 6 kg/m
Disposizione autoportante

Disposizione scorrevole

Disposizione scorrevole
Elevata velocità
Velocità
sino a 3 m/s
Elevata accelerazione
Accelerazione
sino a 20 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 125 m
Elevato peso aggiunto
Peso aggiunto
sino a 6 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni
