UA1555

Passo
Passo
55,5 mm
Altezza interna
Altezza interna
38 mm
Larghezza interna
Larghezze interne
50 – 150 mm
Raggio di curvatura
Raggi di curvatura
63 – 230 mm

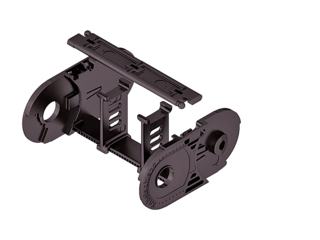

Varianti del traversino

Dimensioni costruttive

Disposizione autoportante

Disposizione autoportante
KR
[mm]
H
[mm]
Hz
[mm]
LB
[mm]
UB
[mm]
63
176216309145
80
210240362165
100
250280425185
125
300330504210
160
370400614245
200
450480740285
230
510540834315

Il diagramma dell’autoportanza è in funzione del peso aggiunto.

La flessione della catena portacavi è tecnicamente consentita per corse molto lunghe, in funzione della specifica applicazione.

Il diagramma dell’autoportanza considera un peso proprio catena qk = 1,32 kg/m con Bi 100 mm. Il peso aggiunto massimo varia per le altre larghezze interne.

Elevata velocità
Velocità
sino a 9 m/s
Elevata accelerazione
Accelerazione
sino a 45 m/s2
Corsa con disposizione autoportante
Corsa
sino a 6,3 m
Elevato peso aggiunto
Peso aggiunto
sino a 10 kg/m
Disposizione autoportante

Disposizione scorrevole

GO-Modul con maglie di catena ottimizzate per lo scorrimento

Disposizione scorrevole
KR
[mm]
H
[mm]
nRKR
LB
[mm]
UB
[mm]
100150 5 1105511
125150 5 1161510
160150 5 1494639
200150 5 1771740
230150 5 2049846
63150 5 939458
80150 5 994473
Elevata velocità
Velocità
sino a 3 m/s
Elevata accelerazione
Accelerazione
sino a 20 m/s2
Corsa con disposizione scorrevole
Corsa
sino a 125 m
Elevato peso aggiunto
Peso aggiunto
sino a 10 kg/m
Il canale di guida è necessario

E' indispensabile l'applicazione di un canale di guida per la catena portacavi con disposizione scorrevole. Più informazioni

Il GO-Modul montato al punto mobile è un’apposita sequenza di 5 maglie KR/RKR.

Per le applicazioni con scorrimento in canale di guida è necessario l’utilizzo dei pattini.

Solo le forme 020 e 030 possono essere installate nella disposizione con scorrimento in canale di guida.
