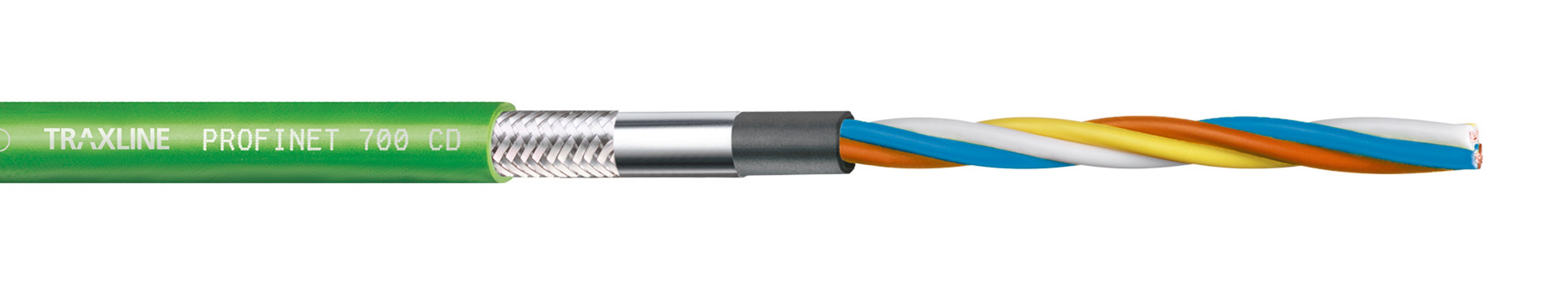

PROFINET 700 CD

PROFINET 700 CD

Informazioni generali

  • For Process Field Network applications
  • In line with Ethernet standards
  • Pair twisted cores reducing common mode intefereces
  • Overall-shield covers from electric or magnetic fields
  • Outer jacket pressure extruded and high abrasion resistant
  • Inner jacket valley-sealed extruded

Norme e Standard

  • Resistente a olio
  • Resistente agli UV
  • Resistente al petrolio
  • Senza alogeni
  • Senza CFC
  • REACH/ROHS II
  • Ritardante la fiamma
Passo
Sino a7 Milionicicli di movimentazione!
Passo
Sino a100 mdi corsa!

Struttura

Conduttore:
Class 6
Isolamento conduttori:
PP/9Y
Identificazione coduttori:
wt, ye, bl, or
Conduttore interno:
PP/TPE
Schermatura:
Shielded
Colore del rivestimento:
Green
Rivestimento esterno:
PUR

Dati tecnici

Temperatura d'esercizio in posa mobile:
-30 °C sino a 90 °C
Raggio minimo di curvatura in posa mobile:
KRmin = 15 x ∅
Vmax autoportante:
3.5 m/s
Vmax scorrevole:
2 m/s
Amax autoportante:
10 m/s2
Amax scorrevole:
50 m/s2
Resistenza dell'isolamento:
> 30 MΩ x km
Tensione nominale:
conforme a VDE 0.30 kV

Selezione del tipo

Numero di conduttori per sezione nominale
Art.-Nr.
max. ∅ mm
Peso del cavo kg/m
Indice rame kg/m
Datasheet
((2x2xAWG22/19)) 45692 6,9 0,065 0,037 Mostra

Altri tipi su richiesta
