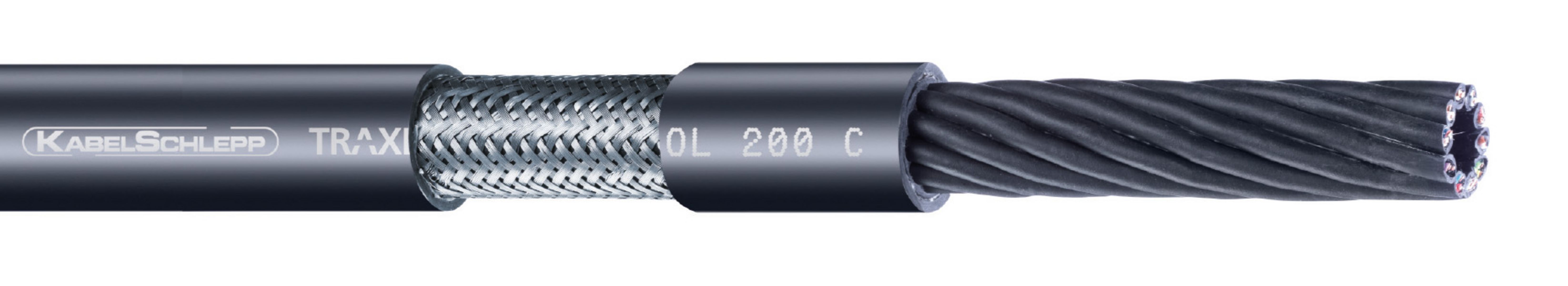

TRAXLINE® CONTROL 200 C

Cavi di controllo in PVC, schermati, altamente flessinili

TRAXLINE® CONTROL 200 C

Informazioni generali

  • Comunicazione fra trasmettitore e ricevitore
  • Controllo dello stato logico 0 e 1
  • Segnale per accensione/spegnimento e avvio/arresto
  • Buona protezione EMC per la schermatura totale
  • Rivestimento esterno estruso a pressione e altamente resistente all'abrasione
  • Rivestimento interno estruso a riempimento d'interstizio

Norme e Standard

  • Resistente a olio
  • Resistente agli UV
  • Resistente all'ozono
  • Senza silicone
  • Senza CFC
  • REACH/ROHS II
  • Ritardante la fiamma
Passo
Sino a2 Milionicicli di movimentazione!
Passo
Sino a25 mdi corsa!

Struttura

Conduttore:
Classe 5
Isolamento conduttori:
PP/9Y
Identificazione coduttori:
nero, con cifre bianche, 1 x giallo/verde
Conduttore interno:
PVC
Schermatura:
schermato
Colore del rivestimento:
nero
Rivestimento esterno:
PVC

Dati tecnici

Temperatura d'esercizio in posa mobile:
-5 °C sino a 80 °C
(-5 °C sino a 80 °C UL)
Raggio minimo di curvatura in posa mobile:
KRmin = 10 x ∅
Vmax autoportante:
3.5 m/s
Vmax scorrevole:
2 m/s
Amax autoportante:
10 m/s2
Amax scorrevole:
10 m/s2
Resistenza dell'isolamento:
> 30 MΩ x km
Tensione nominale:
conforme a VDE 0.30/0.50 kV
conforme a UL 0.3 kV

Selezione del tipo

Numero di conduttori per sezione nominale
Art.-Nr.
max. ∅ mm
Peso del cavo kg/m
Indice rame kg/m
Datasheet
(3G0.5²) 47652 6,4 0,062 0,036 Mostra
(4G0.5²) 47653 6,8 0,07 0,042 Mostra
(5G0.5²) 47654 7,2 0,081 0,048 Mostra
(7G0.5²) 47656 8,2 0,104 0,064 Mostra
(12G0.5²) 47660 9,7 0,149 0,105 Mostra
(18G0.5²) 47664 11 0,194 0,137 Mostra
(25G0.5²) 47667 13,6 0,283 0,21 Mostra
(3G0.75²) 47672 7,2 0,079 0,048 Mostra
(4G0.75²) 47673 7,6 0,09 0,055 Mostra
(5G0.75²) 47674 8,3 0,108 0,066 Mostra
(7G0.75²) 47676 9,8 0,147 0,085 Mostra
(12G0.75²) 47680 11,3 0,198 0,135 Mostra
(18G0.75²) 47684 13,4 0,284 0,19 Mostra
(25G0.75²) 47687 16,5 0,416 0,275 Mostra
(3G1²) 47692 7,7 0,091 0,059 Mostra
(4G1²) 47693 8,2 0,108 0,07 Mostra
(5G1²) 47694 8,7 0,124 0,084 Mostra
(7G1²) 47696 10,4 0,167 0,106 Mostra
(12G1²) 47700 12,1 0,232 0,174 Mostra
(18G1²) 47704 14,2 0,334 0,24 Mostra
(25G1²) 47707 17,5 0,486 0,332 Mostra
(3G1.5²) 47712 8,3 0,113 0,075 Mostra
(4G1.5²) 47713 8,8 0,133 0,09 Mostra
(5G1.5²) 47714 9,8 0,163 0,108 Mostra
(7G1.5²) 47716 11,2 0,207 0,157 Mostra
(12G1.5²) 47720 13,7 0,318 0,24 Mostra
(18G1.5²) 47724 15,8 0,44 0,355 Mostra
(25G1.5²) 47727 19,6 0,646 0,448 Mostra

Altri tipi su richiesta
