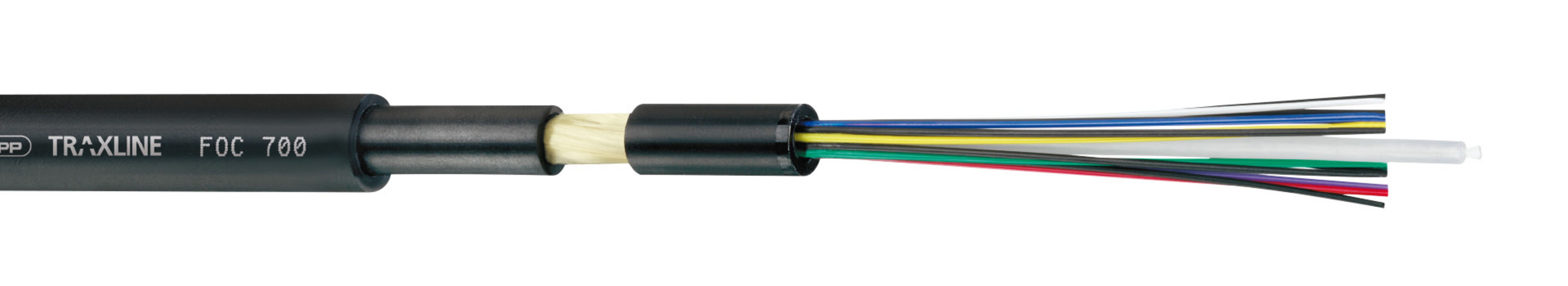

FOC 700

FOC 700

Informazioni generali

  • For EMC-safe datatransmission
  • Very high bitrate light signal transmission
  • Multimode 1300 nm
  • Outer jacket pressure extruded and high abrasion resistant

Norme e Standard

  • Resistente a olio
  • Resistente agli UV
  • Resistente al petrolio
  • Senza alogeni
  • Senza CFC
  • REACH/ROHS II
Passo
Sino a7 Milionicicli di movimentazione!
Passo
Sino a500 mdi corsa!

Struttura

Conduttore:
FO glass
Isolamento conduttori:
TPE
Identificazione coduttori:
Black
Schermatura:
Unshielded
Colore del rivestimento:
Black
Rivestimento esterno:
PUR

Dati tecnici

Temperatura d'esercizio in posa mobile:
-30 °C sino a 90 °C
Raggio minimo di curvatura in posa mobile:
KRmin = 7.5 x ∅
Vmax autoportante:
3.5 m/s
Vmax scorrevole:
3.5 m/s
Amax autoportante:
10 m/s2
Amax scorrevole:
10 m/s2

Selezione del tipo

Numero di conduttori per sezione nominale
Art.-Nr.
max. ∅ mm
Peso del cavo kg/m
Datasheet
6G50/125 µm 45696 13,4 0,14 Mostra
6G62.5/125 µm 45697 13,4 0,14 Mostra
12G50/125 µm 45698 13,4 0,14 Mostra
12G62.5/125 µm 45699 13,4 0,14 Mostra

Altri tipi su richiesta

Utilizzabili con

Catene portacavi in poliammide e acciaio – Catene portacavi

In KABELSCHLEPP® sono le condizioni della Vostra applicazione che determinano il materiale delle catene portacavi, siano esse in acciaio, poliammide o ibride. Dopo un'attenta valutazione dei parametri della Vostra applicazione Vi consigliamo il prodotto ottimale in termini di capacità di carico, durabilità e longevità. Il materiale stesso è secondario. Potete scegliere dal nostro portfolio fra migliaia di tipi di prodotti fra larghezze standard e incrementi individuali in mm - proprio come richiesto.

vai a Catene portacavi

Sistemi portacavi completi pronti per l'installazione – TOTALTRAX®

Dai cavi preassemblati ai sistemi complessi connettorizzati e pronti per essere installati, dal lotto 1 sino alla serie - in tutto il mondo sono migliaia i sistemi KABELSCHLEPP montati. I vantaggi dei sistemi TOTALTRAX® sono : un solo partner di riferimento, un unico numero d'ordine, consegna just in time presso la Vostra sede, tempi inattivi molto ridotti grazie al montaggio Plug & Play.

vai a TOTALTRAX®

Accessori

Per un alloggio ottimale dei cavi nelle applicazioni dinamiche.

vai a fermacavi
