MC0650 RMA

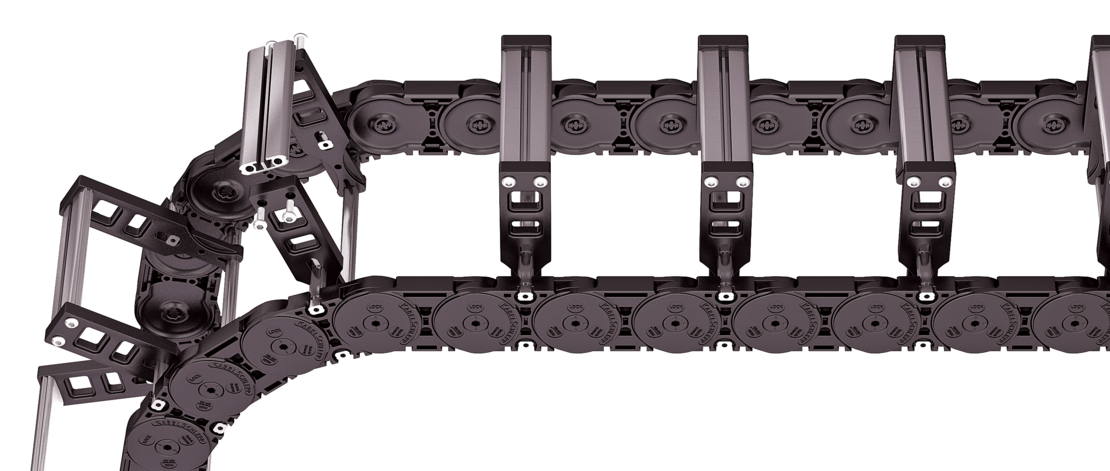

Traversino in alluminio RMA – Traversino maggiorato

Proprietà

Profili in alluminio per il passaggio maggiorato per tubi con diametro maggiore dell’altezza interna della maglia di catena.
Il traversino maggiorato può essere montato a scelta interno o esterno al raggio di curvatura.
Larghezze individuali con incremento di 1 mm.
Esterno/Interno: fissaggio con viti facile da allentare.

Montaggio traversini ogni 2 maglie, Standard, (HS: ogni due maglie)

Montaggio traversini su ogni maglia (VS: ogni maglia)

B_i da 200 – 400 mm con 1 mm di incremento in larghezza

Tutti i pittogrammi

Dimensioni

Il diametro massimo del cavo dipende fortemente dal raggio di curvatura e dal tipo di cavo desiderato. Vi preghiamo di contattarci.

Peso proprio della catena
La determinazione del peso proprio della catena dipende fortemente dalla variante scelta dei traversini.

Calcolo della lunghezza della catena portacavi

Lunghezza catena L_K: L_K≈ L_S/2 + L_B

Lunghezza catena L_k multiplo del passo t

t [mm]	h_i [mm]	h_G [mm]	B_i [mm] ^*	B_i1min [mm]	B_i3min [mm]	B_k [mm]	B_EF [mm]
65	38	57	200 – 400	16	16	B_i + 34	B_i + 34

^* con passo 1 in mm

H_i [mm]
130	160	200

KR [mm]
75	95	115	145	175	220	260	275	300	350

Esempio d'ordine

MC0650

Serie Tipo

300

B_i [mm]

RMA2

Variante del traversino

175

KR [mm]

1430

L_k [mm]

Montaggio traversini

Per le disposizioni scorrevoli contattate il nostro ufficio tecnico: infoksi@kabelschlepp.it

Varianti di montaggio

RMA 1 – Montaggio dei traversini interni al raggio di curvatura:
La catena nella variante RMA 1 deve essere tassativamente autoportante.
KR minimo da considerare:
H_i = 130 mm: KR_min = 220 mm
H_i = 160 mm: KR_min = 300 mm
H_i = 200 mm: KR_min = 300 mm

RMA 2 – Montaggio dei traversini esterni al raggio di curvatura:
La catena portacavi deve scorrere sulle bande e non sui ponticelli.
Per questa applicazione è quindi necessario lo scorrimento in un canale. Per il canale di guida più adatto contattate il nostro ufficio tecnico.
Considerare inoltre l’altezza di ingombro e di montaggio.

Raccordi terminali

Raccordi terminali universali UMB – in poliammide (Standard)

I raccordi universali (UMB) sono in poliammide e possono essere montati dall’alto, dal basso, frontalmente o di lato.

Coppia di serraggio consigliata: 11 Nm per viti a testa cilindrica ISO 4762 - M6 - 8.8

M0650 Universal end connectors UMB – plastic (standard)

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

U – Raccordo terminale universale

Raccordi terminali – poliammide/acciaio

Raccordi terminali in poliammide, raccordi terminali in acciaio. Le varianti di montaggio al punto fisso e al punto mobile possono essere combinate e, a richiesta, modificate in seguito.

Punto di fissaggio

F – Punto fisso
M – Punto mobile

Tipo di disposizione

A – Fissaggio esterno (Standard)
I – Fissaggio interno
F – Fissaggio a flangia

Superficie di fissaggio

I – Superficie di fissaggio interna
A – Superficie di fissaggio esterna

Esempio d'ordine

Poliam./acciaio

UMB

Raccordo terminale

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Raccordo terminale

Poliam./acciaio

UMB

Punto di fissaggio

Tipo di disposizione

Superficie di fissaggio

Si consiglia l’uso di fermacavi al punto mobile e al punto fisso.
