t
[mm]
|
hi
[mm]
|
hG
[mm]
|
Bi
[mm]
|
Bk
[mm]
|
qk
[kg/m]
|
|---|---|---|---|---|---|
| 24 | 10 | 23 | 50 | Bi + 4 | 0,28 |
Schwarz (RAL 9005)
Mat.-Nr. 75637*
Weiß (RAL 9010)
Mat.-Nr. 75645*
Silber-grau (RAL 9023)
Mat-Nr. 75641*
* Länge: 960 mm
Die Farbvarianten des Bandes, der Seitenteile und Anschlüsse sind für Großabnehmer auf Anfrage miteinander kombinierbar. Bei farbigen Artikeln kann es zu Farbunterschieden kommen.
Je nach Ausführung Ihrer Büromöbel ergeben sich unterschiedliche Kombinationsmöglichkeiten der Anschlusselemente. So lassen sich diese wahlweise unter Tischplatten/Kabelkanälen, an eckigen oder runden Tischbeinen oder auf dem Boden befestigen.
Alle Anschlüsse und Energieführungen sind miteinander kombinierbar und stehen in den Farbvariationen Silbergrau, Schwarz und Weiß zur Verfügung
Tischanschluss zur Montage der Leitungsführung unter der Tischplatte oder am Kabelkanal durch verschrauben.
Farbvarianten
*VE = 50 Stück
Schraube: 4 mm
Anzugsmoment: max. 2,5 Nm
![[TO TRANSLATE:]](/uploads/tx_tkg17pim/assets/images/cable-carriers/basic-line-plus/protum-series/end-connectors/protum-p0240-gs_connection-a_fixing-variant_2.svg)
Klebepad
Mat.-Nr. 75949
Tischanschluss zur Montage der Leitungsführung unter der Tischplatte oder am Kabelkanal durch verschrauben.
Farbvarianten
*VE = 50 Stück
Schraube: 4 mm
Anzugsmoment: max. 2,5 Nm
Klebepad
Mat.-Nr. 75949
Auch als magnetische Variante verfügbar (Anschluss N)
Anschluss für Montage der Leitungsführung am Tischgestell rechteckig. Befestigung über integrierte Magnete, Schrauben oder Kabelbinder.
Selbstklebender Gegenhalter für nicht-magnetische Flächen erhältlich!
Farbvarianten
*VE = 50 Stück
Anschluss E
Magnete, Magnethaltekraft: max. 40 N
Anschluss C
Schraube: 4 mm
Anzugsmoment: max. 2,5 Nm
Anschluss C
Kabelbinder: 5 mm
Anschluss für Montage der Leitungsführung am Tischgestell Ø = 70 mm. Befestigung über integrierte Magnete, Schrauben oder Kabelbinder.
Farbvarianten
*VE = 50 Stück
Anschluss F
Magnete, Magnethaltekraft: max. 40 N
Anschluss D
Schraube: 4 mm
Anzugsmoment: max. 2,5 Nm
Anschluss D
Kabelbinder: 5 mm
Bodenanschluss zum sauberen Abschluss der Leitungsführung zum Bodenbelag.
Individuelle Farben und Ausführungen auf Anfrage.
Farbvarianten
*VE = 50 Stück
Anschluss für Montage der Leitungsführung am Tischfuß.
Befestigung durch festklipsen.
Farbvarianten
*VE = 50 Stück
Anschluss für Montage der Leitungsführung am Tischgestell rechteckig.
Befestigung über integrierte Magnete oder Schrauben.
Selbstklebender Gegenhalter für nicht-magnetische Flächen erhältlich!
Farbvarianten
*VE = 50 Stück
Anschluss I
Bis zu 4 Magnete
Magnethaltekraft: min. 60 N
Anschluss J
Bis zu 4 Schrauben: 4 mm
Anzugsmoment: max. 2,5 Nm
Anschluss J
Für Nutenstein M4
Zylinderschraube: DIN 9612 M4
Scheibe: DIN 125
Anschluss J
Klebepad
Mat.-Nr. 75949
Anschluss für Montage der Leitungsführung am Tischgestell Ø = 70 mm.
Befestigung über integrierte Magnete oder Schrauben.
Individuelle Durchmesser auf Anfrage.
Farbvarianten
*VE = 50 Stück
Anschluss K
Bis zu 4 Magnete
Magnethaltekraft: min. 60 N
Anschluss L
Bis zu 4 Schrauben: 4 mm
Anzugsmoment: max. 2,5 Nm
Anschluss für Montage der Leitungsführung an Aluminiumprofilen rechteckig.
Befestigung über integrierten Klipp.
Individuelle Profilquerschnitt auf Anfrage.
Farbvarianten
*VE = 50 Stück
Montage abhängig von der Form des Aluprofils. Bitte sprechen Sie uns an – wir beraten Sie gerne.
Tischanschluss zur Montage der Leitungsführung unter der Tischplatte oder am Kabelkanal über integrierte Magnete.
Selbstklebender Gegenhalter für nicht-magnetische Flächen erhältlich!
Farbvarianten
*VE = 50 Stück
Magnete
Magnethaltekraft: max. 35 N

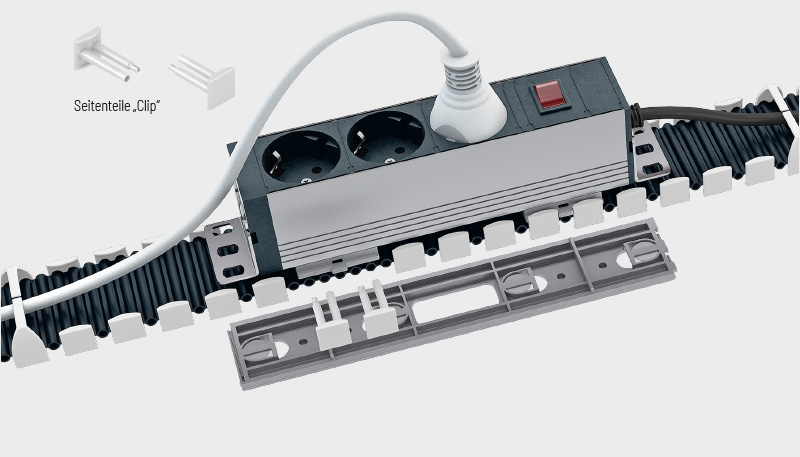

Anschluss für Montage der Leitungsführung und Anbauteilen wie Steckerleisten, Adapter und vieles mehr. Befestigung über integrierte Magnete, Klebepads oder Schrauben.
Selbstklebender Gegenhalter für nicht-magnetische Flächen erhältlich!
Farbvarianten
*Länge: 480 mm
Im Lieferumfang des Befestitungssets sind das Kettenband und die Seitenteile „Clip“ für eine Länge von 480 mm enthalten. Die Seitenteile „Clip“ können mit folgenden Anschlüssen kombiniert werden:
| Standardsets für höhenverstellbare Tische (Steh-/Sitz-Arbeitsplätze) bis 740 mm Hublänge | Farbe | Best.-Nr. Set |
|---|---|---|
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss F für die Montage unterhalb der Tischplatte und am runden Tischgestell (D=70 mm) |
Schwarz
| 75905 |
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss F für die Montage unterhalb der Tischplatte und am runden Tischgestell (D=70 mm) |
Weiß
| 75907 |
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss F für die Montage unterhalb der Tischplatte und am runden Tischgestell (D=70 mm) |
Silber-grau
| 75906 |
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss E für die Montage unterhalb der Tischplatte und am flachen Tischgestell |
Schwarz
| 75901 |
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss E für die Montage unterhalb der Tischplatte und am flachen Tischgestell |
Weiß
| 75903 |
Standardset Protum Office P0240GS Steh-/Sitz-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 1350 mm inkl. 1 Stck. Anschluss B und 2 Stck. Anschluss E für die Montage unterhalb der Tischplatte und am flachen Tischgestell |
Silber-grau
| 75902 |
| Standardsets für nicht höhenverstellbare Tische (Standardarbeitsplätze) | Farbe | Best.-Nr. Set |
|---|---|---|
Standardset Protum Office P0240GS Standard-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 815 mm inkl. 1 Stck. Anschluss B und 1 Stck. Anschluss G für die Montage unterhalb der Tischplatte und den Abschluss zum Boden |
Schwarz
| 75896 |
Standardset Protum Office P0240GS Standard-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 815 mm inkl. 1 Stck. Anschluss B und 1 Stck. Anschluss G für die Montage unterhalb der Tischplatte und den Abschluss zum Boden |
Weiß
| 75898 |
Standardset Protum Office P0240GS Standard-Arbeitsplatz für einseitige Leitungsbelegung, Gesamtlänge 815 mm inkl. 1 Stck. Anschluss B und 1 Stck. Anschluss G für die Montage unterhalb der Tischplatte und den Abschluss zum Boden |
Silber-grau
| 75897 |
| Standardsets zur Befestigung einer Steckerleiste | Farbe | Best.-Nr. Set |
|---|---|---|
Standardset Seitenteile „Clip“ zur Befestigung einer Steckerleiste. Befestigungsset für beidseitige Anbindung. Gesamtlänge 480mm. |
Schwarz
| 75815 |
Standardset Seitenteile „Clip“ zur Befestigung einer Steckerleiste. Befestigungsset für beidseitige Anbindung. Gesamtlänge 480mm. |
Weiß
| 75817 |
Standardset Seitenteile „Clip“ zur Befestigung einer Steckerleiste. Befestigungsset für beidseitige Anbindung. Gesamtlänge 480mm. |
Silbergrau
| 75816 |
| Standardsets Leitungsführung P0240GS | Farbe | Best.-Nr. Set |
|---|---|---|
Standardset Leitungsführung Protum Office P0240GS, Innenquerschnitt 50 x 10 mm, Gesamtlänge 960 mm. |
Schwarz
| 75637 |
Standardset Leitungsführung Protum Office P0240GS, Innenquerschnitt 50 x 10 mm, Gesamtlänge 960 mm. |
Weiß
| 75645 |
Standardset Leitungsführung Protum Office P0240GS, Innenquerschnitt 50 x 10 mm, Gesamtlänge 960 mm. |
Silbergrau
| 75641 |
Alle Sets werden verpackt im Karton inkl. Befestigungsmaterial und Montageanleitung geliefert. Die Bestellnummer ist für 1 Set / 1 VE = 50 Sets. Individuelle Sets auf Anfrage.
