Gliederschürzen

Zum Schutz von Führungsbahnen an Werkzeugmaschinen mit beengten Platzverhältnissen.

Lösungen für beengte Platzverhältnisse

Gliederschürzen können überall dort eingesetzt werden, wo aus Platzgründen keine Teleskop-Ab­deckungen einsetzbar sind. Sie liegen direkt auf  Führungsbahnen auf und können ohne besondere Führung am Bahnende lose herabhängen, verschraubt oder auch aufgewickelt werden.

Apron covers Tight spaces
Eigenschaften
  • Geringer Platzbedarf
  • Schutz gegen Späne und Schmiermittel
  • Spritz- und schwallwasserdicht
  • Geringes Gewicht
  • Hohe Lebensdauer
  • Wärmebeständig bis 100 °C Dauer­umgebungstemperatur
  • Individuelle Endbefestigung
  • Alle Gliederschürzen mit Aufrollvorrichtung ­lieferbar
  • Seitliche Führungen sind nicht erforderlich
  • Kurze Lieferzeit
  • Attraktives Preis-/Leistungsverhältnis
Ausführungsformen
Apron covers designs
  1. Ausführung 1

Leichte, hochflexible Vollprofil-Gliederschürze, flache Bauform

Aluminium-Vollprofil 19 x 3 mm mit PU-Verbindungselementen

Biegeradius in beide Biegerichtungen möglich

Sonderbreiten auf Anfrage

BminBmin = 100 mm
BmaxBmax = 950 mm
RminRmin =  25 mm
WeightGewicht = 5,6 kg/m2
  1. Ausführung 2N

Leichte und stabile Hohlprofil-Gliederschürze, auch für große Breiten

Aluminium-Hohlprofil 20 x 5,5 mm mit PU-Verbindungselementen

Biegeradius in beide Richtungen möglich

Sonderbreiten auf Anfrage

BminBmin = 100 mm
BmaxBmax = 2950 mm
RminRmin =  30 mm
WeightGewicht = 10 kg/m2
  1. Ausführung 2NG

Leichte und stabile Hohlprofil-Gliederschürze, auch für große Breiten.

Aluminium-Hohlprofil 20 x 5,5 mm mit PU-Verbindungselementen und einseitigem Biegeradius.

Ausführung in besonders glatter, abstreifbarer Oberfläche.

BminBmin = 100 mm
BmaxBmax = 2950 mm
RminRmin =  30 mm
WeightGewicht = 10 kg/m2
  1. Ausführung 3

Flexible Vollmetall-Gliederschürze, mit Gelenken und einseitigem Biegeradius

Aluminium-Hohlprofil 25 x 7,5 mm mit integriertem Gelenk und einseitigem Biegeradius

BminBmin = 100 mm
BmaxBmax = 6000 mm
RminRmin =  40 mm
WeightGewicht = 13,2 kg/m2
Definition Anschlussteile

Flexible Vollmetall- Gliederschürzen mit Gelenken können an unterschiedlichsten Positionen innerhalb Maschinen eingesetzt werden. Die Konfiguration kann mit einer Vielzahl von Anschlussarten, mit/ohne Umlenkungen, seitlichen Führungen oder einer Wickeleinrichtungen erfolgen.

Gerne unterstützen wir Sie bei Ihrer Applikation.

Apron covers Definition end connectors
  1. Profilaußenseite
  2. Anschluss rechts
  3. Biegeradius
  4. Anschluss links
  5. Profil mit Verbindungselementen
Anschlussarten
Apron covers connection type Standard end profile

Standard-Endprofil

Apron covers connection type Standard profile with assembly angle

Standardprofil mit Montagewinkel

Apron covers connection type Angled connection profile

Winkel-Anschlussprofil

Einbauvarianten

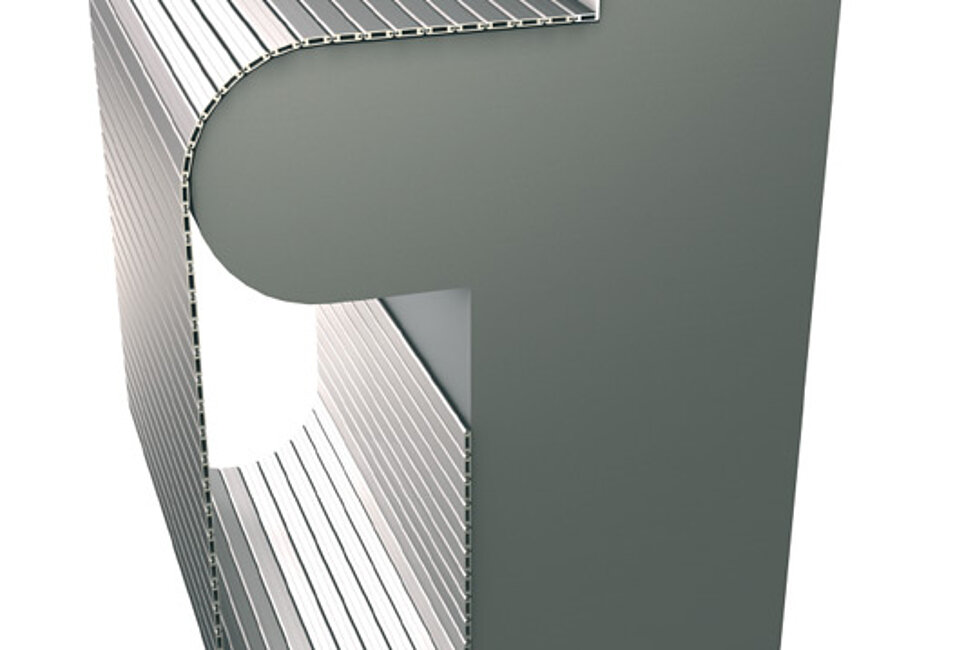

Apron covers installation variants (1)
Apron covers installation variants (2)
Apron covers installation variants roll-up devices

Aufrollvorrichtung

Gliederschürzen Systemlösung

Unsere Gliederschürzen können auch als Systemlösung geliefert werden. Die Auslegung erfolgt nach Ihren individuellen Anforderungen und kann sowohl manuell oder automatisch bedient werden. Sprechen Sie uns an, wir beraten Sie gerne!

Apron covers System solutions

Gliederschürzensystem als Zugriffs-Schutz, manuell bedienbar

Prinzipielle Darstellung einer Systemlösung
Apron covers principle representation of a system solution
  1. Aufwickeleinheit
  2. Führungsleisten
  3. Gliederschürze
  4. Bedienung optional
