Die Konstruktion
Bewährte Energieführungsketten aus Stahl mit extrem stabilen Kettenlaschen und einer Gelenkkonstruktion mit Mehrfach-Anschlagsystem und gehärteten Bolzen. Durch die extrem stabile Konstruktion ergeben sich große freitragende Längen und hohe mögliche Zusatzlasten.

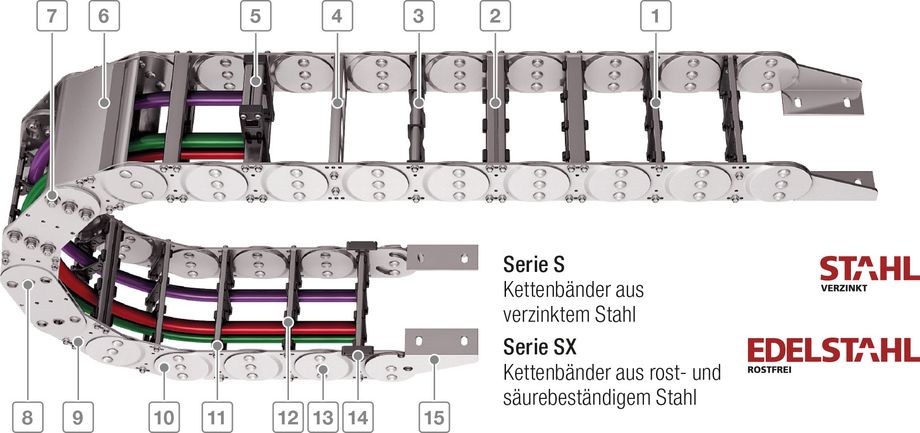

Sandwich-Konstruktion: Kettenlaschen bestehen aus zwei Platinen
Gleitschuhe für gleitende Anwendungen lieferbar
Anschlagsystem mit gehärtetem Bolzen und Sicherungsringen
Auch als abgedeckte Varianten mit Deckelsystem oder Stahlbandabdeckung lieferbar
Typenreihe | hi [mm] | Bk [mm] | t [mm] | KR [mm] |
---|---|---|---|---|
S/SX0650 | 26 – 34 | 70 – 500 | 65 | 75 – 400 |
S/SX0950 | 42 – 50 | 125 – 600 | 95 | 125 – 600 |
S/SX1250 | 66 – 76 | 130 – 800 | 125 | 145 – 1000 |
S/SX1800 | 104 – 110 | 180 – 1000 | 180 | 265 – 1300 |
S/SX2500 | 180 – 183 | 250 – 1200 | 250 | 365 – 1395 |
S/SX3200 | 220 | 250 – 1500 | 320 | 470 – 1785 |
S/SX5000 | 150 | 250 – 1200 | 200 | 500 – 1200 |
S/SX6000 | 240 | 300 – 1500 | 320 | 700 – 1500 |
S/SX7000 | 370 | 350 – 1800 | 450 | 900 – 2400 |
S/SX8000 | 578 | 350 – 1800 | 550 | 900 – 2400 |
S/SX9000 | – | – | – | – |
Energieführungsketten der Typenreihen 5000 – 8000 sind Sonderanfertigungen für spezielle Anwendungen wie z. B. Offshore-Bereich.
