Gnadenlos stabil, fett im Auftritt und unglaublich hart im Nehmen: Bei der Entwicklung der neuen Energiekettenserie TKHP von TSUBAKI KABELSCHLEPP stand der Grizzly Pate. Denn wie ein Bär, der sich auch von widrigsten Bedingungen unbeeindruckt zeigt, punktet die TKHP-Serie mit Kraft, Robustheit und vor allem mit Langlebigkeit.

„Wir haben die neue TKHP für eine sichere und effiziente Leitungsführung in Heavy-Duty-Anwendungen mit Verfahrwegen bis 1500 Metern in rauen Umgebungen konzipiert“, erklärt Peter Pütz, Vice President Marketing & Innovation bei TSUBAKI KABELSCHLEPP. „Einsatzbereiche sind unter anderem Hafenkrane und der Transport von Schüttgütern. Die Energieketten können große Kräfte aufnehmen. Sie sind äußerst langlebig, schmutzunempfindlich und schützen durch ihre Konstruktion sowie durch spezielle Designelemente die eingelegten Leitungen in anspruchsvollen Umgebungen.“

Die TKHP-Serie (HP steht für High Performance) gibt es in den drei Varianten gleitend, rollend (R) und rollend mit Rollendämpfung (RSD). Mit einer Innenhöhe von wahlweise 58 mm (TKHP 85) oder 92 mm (TKHP 90) und variablen Breiten dank eines 1-mm-Breitenrasters lässt sich die Serie flexibel an nahezu jede Bauraumsituation anpassen. Je nach Ketten-Typ können maximale Zusatzlasten pro Kettenmeter zwischen 30 und 100 kg sowie für Verfahrwege zwischen 100 m (ohne Rollen) und 1500 m realisiert werden. Die Varianten mit Rollen erlauben Geschwindigkeiten von 10 m/s und eine Beschleunigung von bis zu 50 m/s².

Das Design: Stärke bis ins kleinste Detail
Hinter der Leistungsfähigkeit der TKHP steckt ein durchdachtes Designkonzept: So sorgt beispielsweise die symmetrisch angeordnete Längsachse für eine optimale Kraftübertragung im Kettensystem und eine Reduzierung der im Kettendrehpunkt auftretenden Momente. Das gekapselte Anschlagsystem, die schmutzunempfindliche selbstreinigende Außenkontur und die verstärkte Bolzenbohrungsverbindung erfüllen höchste Anforderungen in Sachen Robustheit. Auch die massiven Seitenbänder tragen dank verschraubten Kettengliedern und einer speziellen Doppelgabel-Laschen-Konstruktion zur Stabilität der TKHP bei.

„Ein besonderer Fokus liegt bei der neuen TKHP-Serie auf ihrer Langlebigkeit“, betont Peter Pütz. „Diese optimieren wir durch eine geeignete Materialauswahl, zahlreiche intelligente Kniffe beim Kettendesign sowie ein nachhaltiges produktbegleitendes Servicekonzept. Zu den konstruktiven Aspekten gehören unter anderem die verschleißfreie Dämpfung im Anschlagsystem sowie die leitungsschonenden seewasserfesten Aluminium-Öffnungsstege.“

Innovative Rollendämpfung: Für maximale Laufruhe
Dank polygonoptimierter Außenkontur, einer eingebauten Bremse und der nahezu spaltfreien Laufflächen durch sogenannte Zapfen zwischen den Kettengliedern sind die Energieketten nicht nur besonders langlebig, sondern auch besonders leise. Die kleinen Teilungen von 85 beziehungsweise 90 mm tragen ebenfalls zu einer geringeren Geräuschemission bei. Den ruhigen Lauf der Energieketten unterstützt auch die innovative Rollendämpfung, die in der TKHP 85-RSD und TKHP 90-RSDzum Einsatz kommt. Die Dämpfung reduziert die mechanische Belastung beim Überfahren der Rollen um bis zu 50 %. Dadurch sinkt nicht nur die Geräuschentwicklung, sondern auch der Verschleiß.

„Die Rollendämpfung ist ein echter Gamechanger – ohne zusätzliche mechanische Bauteile wie Schrauben oder Federn“, beschreibt Peter Pütz ein USP der neuen Ketten. „Das reduziert die Komplexität und erhöht gleichzeitig die Zuverlässigkeit.“ Ein weiteres cleveres Detail sind die sogenannten Griprillen auf den Laufflächen. Diese stellen sicher, dass die Rollen auch in Umgebungen mit feinem Staub, wie Zement- oder Kohleanlagen, stets optimal greifen. Einseitiger Verschleiß durch blockierte Rollen gehört damit der Vergangenheit an.

Leistungsstark und nachhaltig: Die perfekte Kombination
Neben der Leistungsfähigkeit stand der Faktor Nachhaltigkeit bei der Entwicklung der TKHP-Serie im Fokus. So wird derzeit bereits ein Rezyklatanteil von bis zu 40 % bei der Produktion der Ketten verwendet. Tendenz steigend. Die Rezyklate stammen aus sortenreiner Abfalltrennung. Darüber hinaus tragen die auf Energieeffizienz ausgerichtete Fertigung am KABELSCHLEPP-Standort in Wenden-Gerlingen, die hochwertigen Materialien und ein umfassendes Servicekonzept zur Umweltfreundlichkeit der TKHP-Serie bei. „Denn“, betont Peter Pütz, „das nachhaltigste Produkt ist das, was am längten hält.“

Die rollenden Ausführungen der TKHP-Serie reduzieren zudem den Energiebedarf für die Bewegung der Kette um bis zu 70 %, erfordern entsprechend kleinere Antriebe und sorgen für einen deutlich geringeren Materialabrieb – ein Gewinn für Umwelt und Budget. Last but not least lassen sich die Ketten durch die Nutzung definierter Standardmaterialien am Ende ihres Lebenszyklus zu 100 % recyceln.

Integration und Wartung: So einfach wie möglich
Bei der Entwicklung der TKHP-Serie hat TSUBAKI KABELSCHLEPP ebenfalls großen Wert auf Bedien- und Wartungsfreundlichkeit gelegt. Die Energieketten lassen sich sowohl nach innen als auch nach außen öffnen, was die Montage und Wartung erheblich erleichtert. Ein weiteres Plus: Die Varianten mit Rollen können einfach in bestehenden Führungsrinnen eingezogen und so problemlos nachgerüstet werden – ein großer Vorteil bei Modernisierungen.

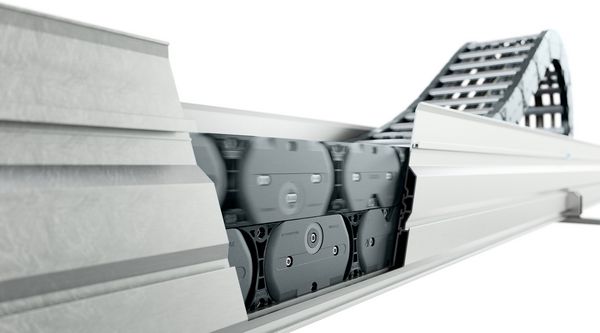

Ein weiteres Alleinstellungsmerkmal der TKHP-Serie ist das umfassende Zubehör, das TSUBAKI KABELSCHLEPP dem Anwender zusammen mit den Energieketten zur Verfügung stellt: Führungskanäle, Zugentlastungen, Anbindungen und sogar ein Condition-Monitoring-System – alles kommt aus einer Hand und ist optimal aufeinander abgestimmt. Der modulare Aufbau des Energiekettensystems ermöglicht zudem flexible Lösungen für (fast) jede individuelle Kundenanforderung.

„Die Inspiration für unsere neue TKHP-Serie entstand aus einem klaren Bedürfnis“, resümiert Peter Pütz. „Wir wollten eine Kette entwickeln, die auch unter härtesten Bedingungen zuverlässig ihren Dienst tut. Im Laufe der Umsetzung haben wir diesen Gedanken immer weiter verfeinert, bis schließlich die TKHP entstand – eine Energiekette, die nicht nur zahlreiche innovative Features bereithält, sondern auch sämtliche positiven Eigenschaften unserer bestehenden Systeme in sich vereint.“
