Als Spezialist für automatisierte Befüll- und Testsysteme in der automobilen End­montage profitiert die SAT Anlagentechnik GmbH, Dägeling, vom aktuellen Wandel in Richtung Elektromobilität. Denn zahlreiche Hersteller müssen ihre globalen Fertigungsstätten entsprechend anpassen und zum Teil komplett neue Fertigungsstraßen errichten. Für die zügige Realisierung eines anspruchsvollen Großauftrags holte SAT Anlagentechnik TSUBAKI KABELSCHLEPP an Bord. Die Experten für Energieketten lieferten 24 konfektionierte TOTALTRAX-Systeme für insgesamt acht Movable-Combi-Befüllanlagen.

Die SAT Anlagentechnik GmbH ist ein mittelständischer Sonderanlagenbauer, spezialisiert auf Befüllsysteme für die Automobilindustrie. Mit Hauptsitz in Dägeling bei Hamburg und weiteren Standorten in Italien, Brasilien, China und den USA agiert SAT weltweit mit insgesamt rund 250 Mitarbeitern und bedient dort vorwiegend deutsche und italienische Automobilhersteller an ihren internationalen Standorten. Über die maßgeschneiderten Anlagen von SAT werden Fahrzeuge im Rahmen des Produktionsprozesses mit flüssigen und gasförmigen Medien befüllt – unter Einhaltung höchster Qualitäts- und Prozessstandards.

„Eines der größten Projekte unserer Unternehmensgeschichte realisieren wir aktuell für einen namhaften Automobilhersteller in Übersee“, berichtet Christian Chmiel-Hill, Prokurist und Head Of Supply Chain Management bei SAT Anlagentechnik. „Wir bringen dort in zwei Lieferblöcken insgesamt acht individualisierte Befüllanlagen aus unserer Movable-Combi-Reihe zum Einsatz. „Combi“ bedeutet, dass wir alle Medien mit nur einer Anlage einfüllen können. Dabei folgen unsere Anlagen dem Produktionsband – sind also „movable“ – und realisieren die Befüllung nach und nach in mehreren Takten.“

Hohe Anforderungen an die Zulieferer
Diese kundenindividuellen All-in-One-Anlagen setzen neue Maßstäbe, erfordern aber gleichzeitig auch ein hohes Maß an Kompetenz, Flexibilität und Präzision bei ihrer Fertigung. Das gilt nicht nur für die Produktion bei SAT Anlagentechnik selbst, sondern auch für alle Zulieferer. Besonders hoch ist der Anspruch an die Energie- und Leitungsführung, die als einbaufertiges Komplettsystem geliefert werden sollte. Eine Herausforderung, der sich die TOTALTRAX-Spezialisten bei TSUBAKI KABELSCHLEPP stellten. Ihre Lösung überzeugte und konnte sich gegenüber dem Wettbewerb durchsetzen.

„Wir haben uns für die TOTALTRAX-Systeme von TSUBAKI KABELSCHLEPP entschieden, weil die Zusammenarbeit bereits in früheren Projekten sehr gut funktioniert hat“, erklärt Christian Chmiel-Hill. „KABELSCHLEPP versteht uns und unsere Anforderungen als Mittelständler und besitzt die notwendige Flexibilität für unsere kundenindividuellen Aufgabenstellungen. Zudem stimmen Qualität und Preis.“ Die Entscheidung, die Energieketten vollständig konfektioniert zu beziehen, war für SAT mit deutlichen Vorteilen verbunden. „Die montagefertigen Komplettsysteme entlasten uns, und erlauben es unseren Mitarbeitern, sich ganz auf ihre Kernkompetenz – den Sonderanlagenbau – zu konzentrieren“, so Chmiel-Hill. „Darüber hinaus können wir so viel Platz in der Montage sparen, denn wir sprechen hier von insgesamt 24 Energieketten, die jeweils bis zu 20 m lang sind.“

Plug & Play-fähiges Energieketten-System
TSUBAKI KABELSCHLEPP übernahm nicht nur die Konzeption, Konfektionierung und Prüfung der Energiekettensysteme, sondern kümmerte sich auch um die komplette Dokumentation und die geeignete Transportverpackung für den Versand nach Übersee. Aufgrund ihrer Größe wurden die Befüllanlagen und TOTALTRAX-Systeme nach einer Funktionsprüfung in Deutschland getrennt und in mehreren Einheiten verschifft. Das setzte voraus, dass sich die einzelnen Komponenten am Bestimmungsort einfach und schnell wieder verbinden lassen.

„Unsere TOTALTRAX-Systeme sind Plug-&-Play-fähig“, erklärt Rainer Raschczyk, Technischer Außendienstmitarbeiter bei TSUBAKI KABELSCHLEPP. „Das heißt, die Energiekettensysteme können im Handumdrehen mit den Befüllanlagen „verheiratet“ werden. Für SAT Anlagentechnik und auch für den Endkunden bedeutete dies eine erhebliche Erleichterung bei der Inbetriebnahme und eine Absicherung gegen potenzielle Verzögerungen im engen Projektzeitplan.“

Enge Zusammenarbeit und paralleles Engineering
Die Komplexität des Projekts und die enge zeitliche Taktung erforderte eine intensive Zusammenarbeit zwischen SAT Anlagentechnik und TSUBAKI KABELSCHLEPP. Vom ersten Konzept bis zur fertigen Lösung waren die Teams beider Unternehmen im engen Austausch. Die Projektabwicklung erfolgte im sogenannten Parallel-Engineering: Während der Konstruktionsphase der Befüllanlagen bei SAT, startete TSUBAKI KABELSCHLEPP bereits mit der Herstellung und Konfektionierung der Energieketten.

„Diese Vorgehensweise war notwendig, da wir nur so den engen Zeitplan halten konnten“, erläutert Tobias Mende, Einkaufsleiter bei SAT Anlagentechnik. „Voraussetzung dafür waren eine schnelle und flexible Kommunikation auf beiden Seiten sowie ein reibungsloser Transfer der Konstruktionsdaten, um die optimale Passgenauigkeit aller Komponenten sicherzustellen. Das ist uns gelungen. Der Austausch auf Konstruktionsebene war kompetent, partnerschaftlich und effizient.“

TOTALTRAX: Riesiger Baukasten ohne Material-Dogma
Bei der Konfigurierung seiner kundenspezifischen TOTALTRAX-Systeme greift TSUBAKI KABELSCHLEPP grundsätzlich auf all seine Energieketten-Serien und Komponenten zurück. Entsprechend steht ein riesiger Baukasten zur Verfügung, aus dem sich für jede Anforderung zügig eine optimale Lösung generieren lässt. Besonderer Vorteil: Auch bei den verfügbaren Materialien herrscht Offenheit. So können je nach Applikation und Umgebungsbedingungen wahlweise Stahl-, Kunststoff- oder Hybridketten eingesetzt werden. Letztere verbinden Kunststoffseitenbänder mit Aluminiumprofilen und decken, in Millimeterschritten, jede gewünschte Breite ab.

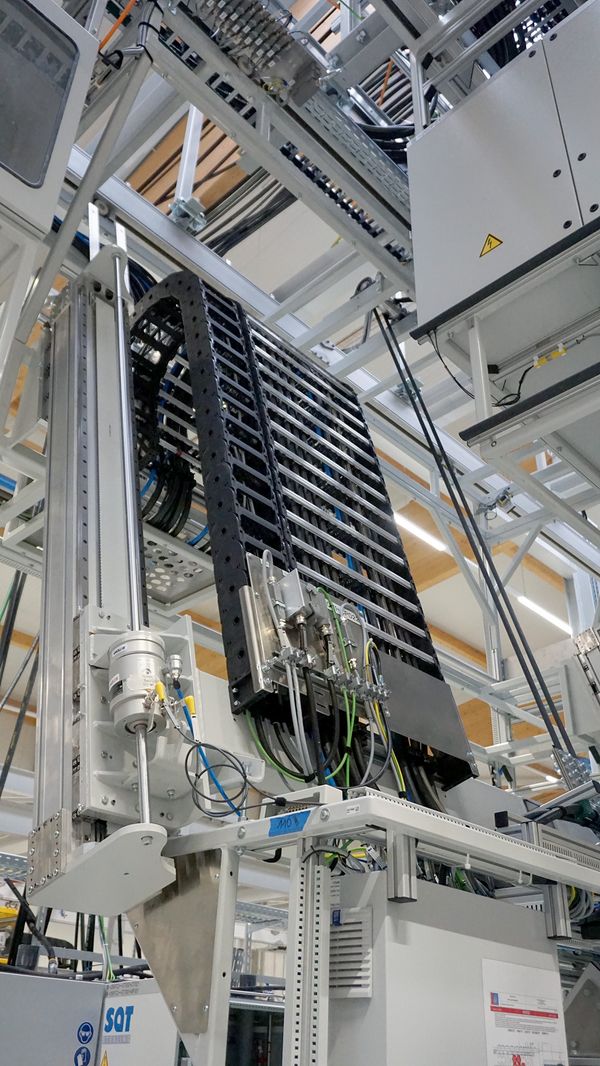

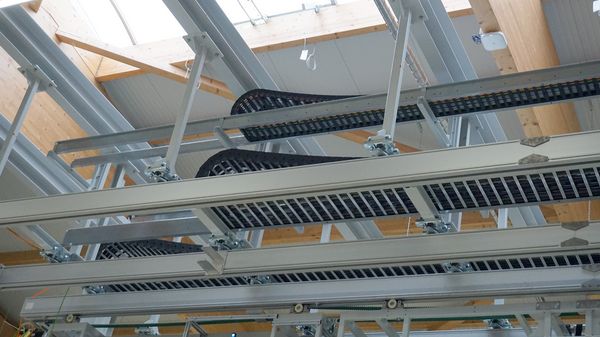

In den Befüllanlagen von SAT Anlagentechnik kommen je drei Energieketten der Serie UNIFLEX Advanced 1995 zum Einsatz. Die zeichnen sich bei diesem Einsatzfall durch ihre Variabilität aus. Die kompletten TOTALTRAX-Systeme variieren im Detail und umfassen neben den Ketten unter anderem auch die konfektionierte Bestückung mit Leitungen und Medienschläuchen sowie die kompletten Führungskanäle. „Eine wesentliche Anforderung an die Energieketten-Systeme war ihre platzsparende Integration ins Gesamtsystem bei gleichzeitig hoher Flexibilität und Beweglichkeit“, erläutert Tobias Mende. „Diese Vorgaben hat TSUBAKI KABELSCHLEPP mit der entwickelten Lösung perfekt umgesetzt.“

Fazit:
Die Entscheidung für den Einsatz der TOTALTRAX-Systeme von TSUBAKI KABELSCHLEPP führte bei SAT Anlagentechnik zu einer signifikanten Reduktion der internen Ressourcenbindung. Die Übertragung der Konfektionierungsaufgabe ermöglichte es dem Unternehmen, Platz in der Fertigung zu sparen und seine hochqualifizierten Mitarbeiter entsprechend ihrer Kernkompetenz im Sonderanlagenbau einzusetzen. Dabei beweist die reibungslose Zusammenarbeit beider Unternehmen, dass Projekte mit höchsten Anforderungen durch eine partnerschaftliche und flexible Kooperation erfolgreich umgesetzt werden können. „Unsere Unternehmensphilosophie und die von TSUBAKI KABELSCHLEPP weisen starke Parallelen auf“, resümiert Christian Chmiel-Hill. „Beide Unternehmen sind Spezialisten bei der Konzeption kundenspezifischer Lösungen und können diese mit einem hohen Maß an Flexibilität umsetzen. Diese Voraussetzung hat zu einer äußerst positiven Zusammenarbeit und einer erfolgreichen Umsetzung des Projekts geführt.“

Über die SAT Anlagentechnik GmbH:

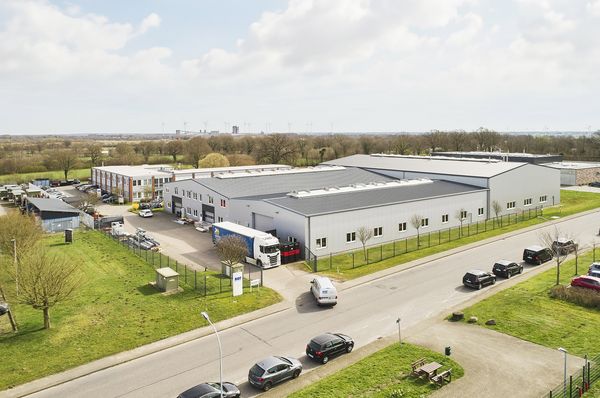

Als ein Unternehmen der STERLING-Group zählt die SAT Anlagentechnik GmbH mit Sitz im norddeutschen Dägeling seit mehr als 50 Jahren zu den innovativsten Entwicklern und den wenigen globalen Lieferanten von automatisierten Befüll- und Testsystemen in der automobilen Endmontage. Zudem bietet das Unternehmen automatisierte Anlagenlösungen für viele andere Produkte, bei denen Flüssigkeitssysteme präzise befüllt werden müssen.

Die SAT-Anlagen- und Systemtechnik besticht durch klare zukunftsorientierte Technikkonzepte und hochmoderne Steuerungsprogrammierung. Die Effektivität und Effizienz der SAT-Anlagen setzen dabei neue Maßstäbe. Das zeigen Tausende von Produktionsanlagen, die weltweit bei führenden Unternehmen der Automobilindustrie sicher und erfolgreich in Betrieb sind.
