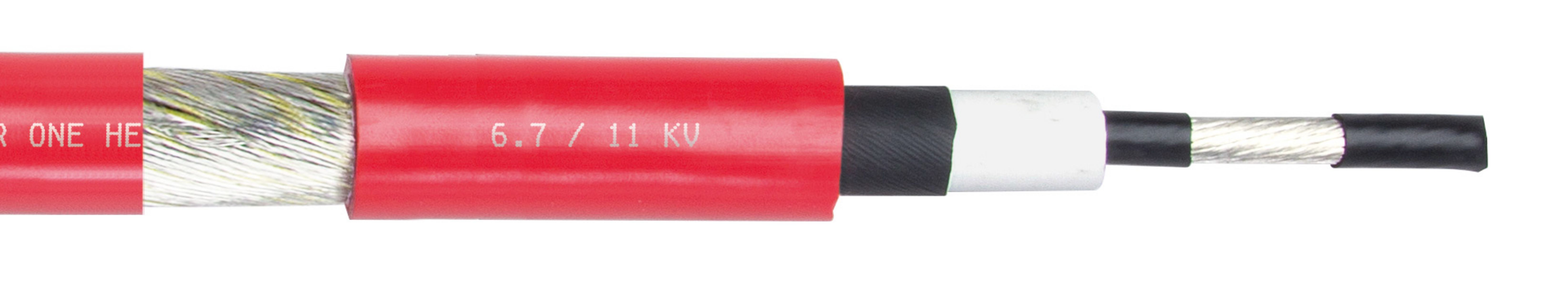

TRAXLINE® POWER ONE HEAVY DUTY 6.7/11 kV

Shielded continuous bending hi-flex PUR high performance cables

Informations générales

Power supply for big electrical applications and drives
Transmission of very large electrical currents
Twisted shield to prevent leak out of electric or magnetic fields
For small bending radii and very long travel distance
Side pressure strength, tear propagation strength and cut resistant
Outer jacket pressure extruded and high abrasion resistant

Normes et standards

Résistant à l'huile
Résistant aux UV
Résistant au pétrole
Sans halogène
Sans CFC
REACH/ROHS II
Retardateur de flamme

Jusqu'à 1 Millions cycle de mouvement!

Jusqu'à1000 mde course !

Design

Classe en échelle:

Class 6

Isolation du noyau:

EPR

Codage couleur des fils:

Black

Conducteurs intérieurs:

Inner conductor

Matériau conducteur interne:

TPE

Bouclier:

Shielded

Couleur du pelage:

Red

Gaine extérieure:

PUR

Caractéristiques techniques

Plage de température pendant le déplacement:

-35 °C jusqu’à 80 °C

Rayon de courbure minimal pendant le déplacement:

KR_min = 7.5 x ∅

V_max non pris en charge:

10 m/s

V_max glisser:

6 m/s

A_max non pris en charge:

50 m/s²

A_max glisser:

20 m/s²

Résistance d'isolement:

> 20 MΩ x km

Tension nominale:

selon VDE 6.7/11 kV

Sélection du type

Nombre de conducteurs x section nominale	Art.-Nr.	max. ∅ mm	Poids du câble kg/m	Indice cuivre kg/m	Fiche technique
(1 x 10²/10²)	49837	22,4	0,626	0,245	Afficher
(1 x 16²/16²)	49838	24	0,753	0,371	Afficher
(1 x 25²/16²)	49839	25,4	0,889	0,46	Afficher
(1 x 35²/16²)	49840	27,3	1,097	0,548	Afficher
(1 x 50²/16²)	49841	28,9	1,308	0,725	Afficher
(1 x 70²/16²)	49842	31,1	1,514	0,926	Afficher
(1 x 95²/16²)	49843	33,4	1,748	1,17	Afficher
(1 x 120²/25²)	49844	36,3	2,083	1,557	Afficher
(1 x 150²/25²)	49845	39	2,553	1,856	Afficher
(1 x 185²/25²)	49846	41	3,026	2,554	Afficher
(1 x 240²/25²)	49847	44,2	3,657	3,164	Afficher
(1 x 300²/35²)	49848	47,7	4,367	3,48	Afficher
(1 x 400²/35²)	49849	54,2	6,245	4,381	Afficher

Autres types de câbles sur demande
